空气流通窗配套铝型材构件设计

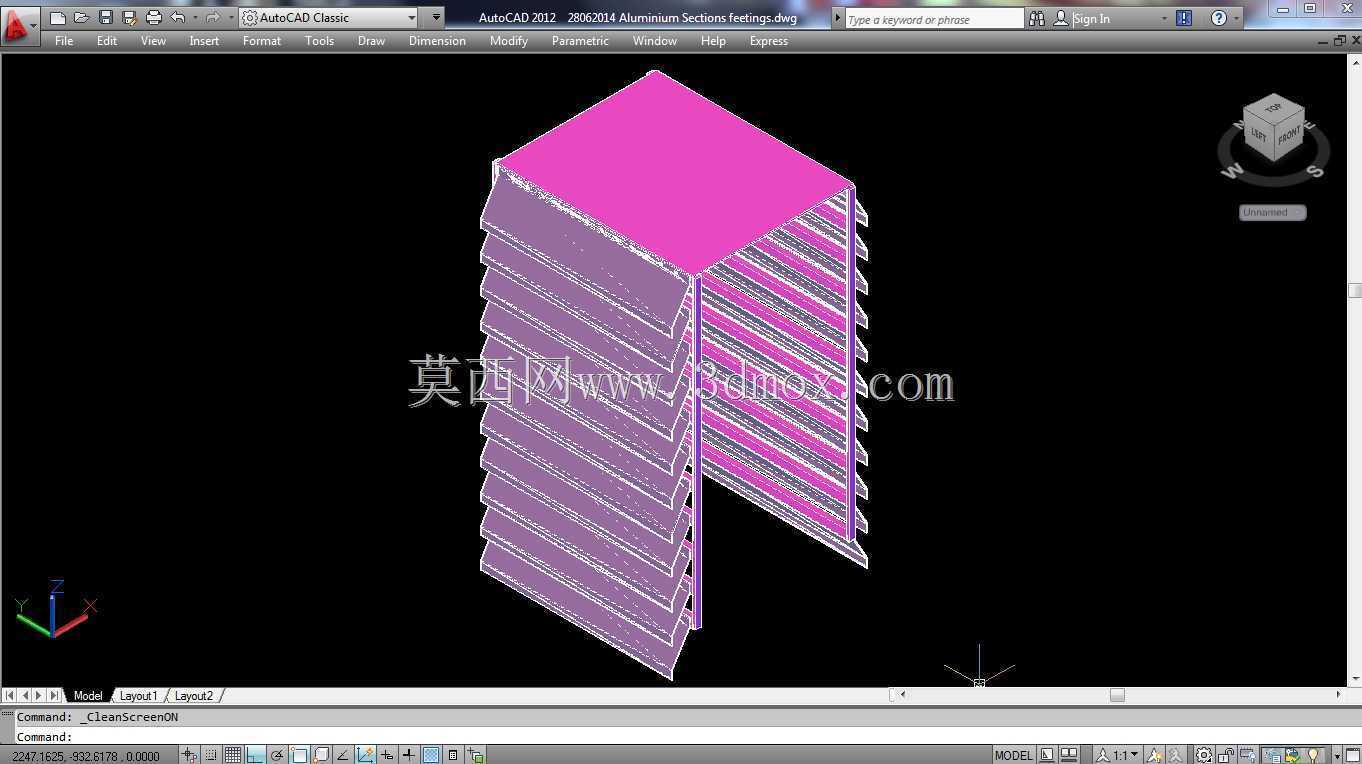

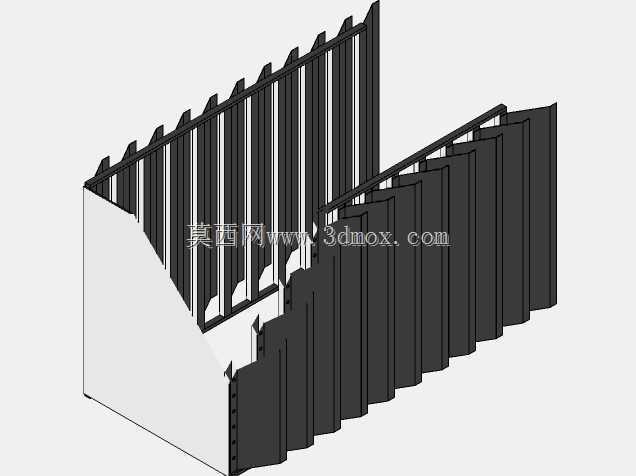

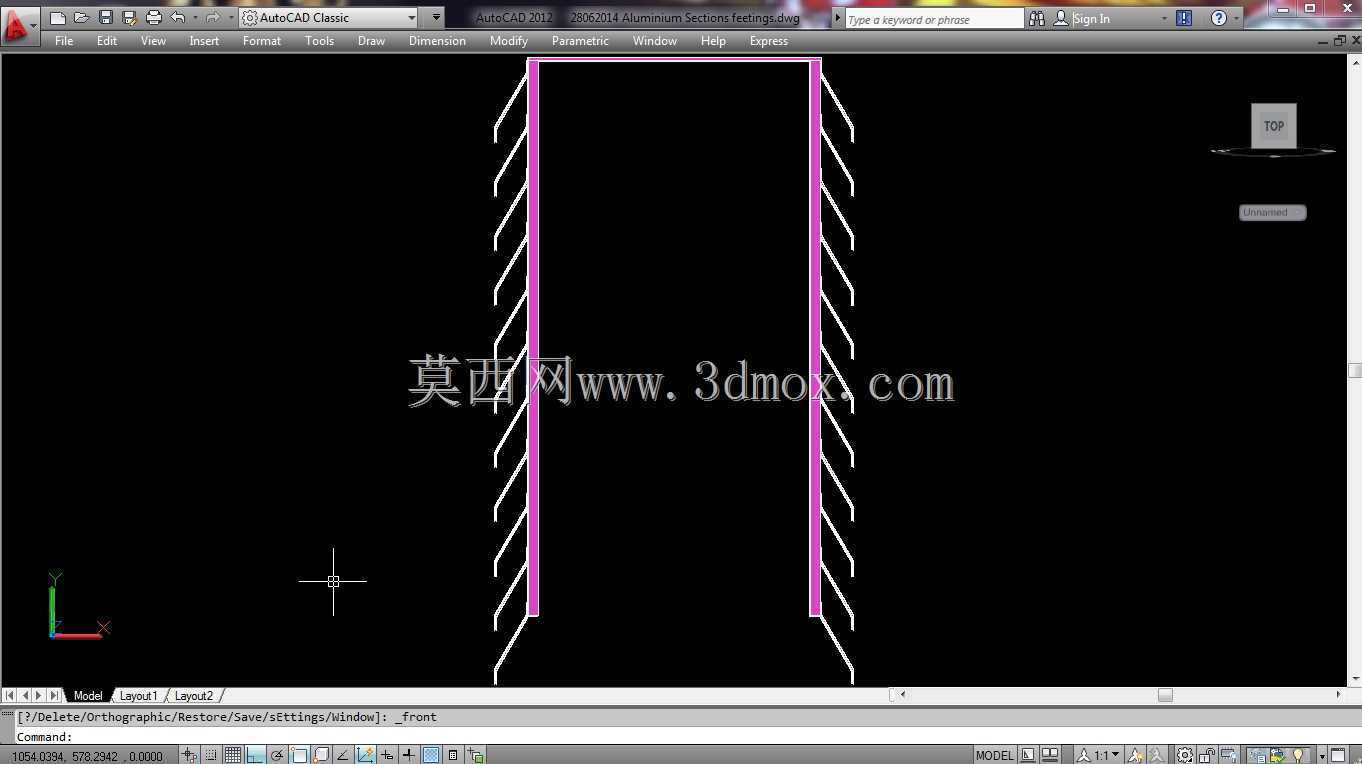

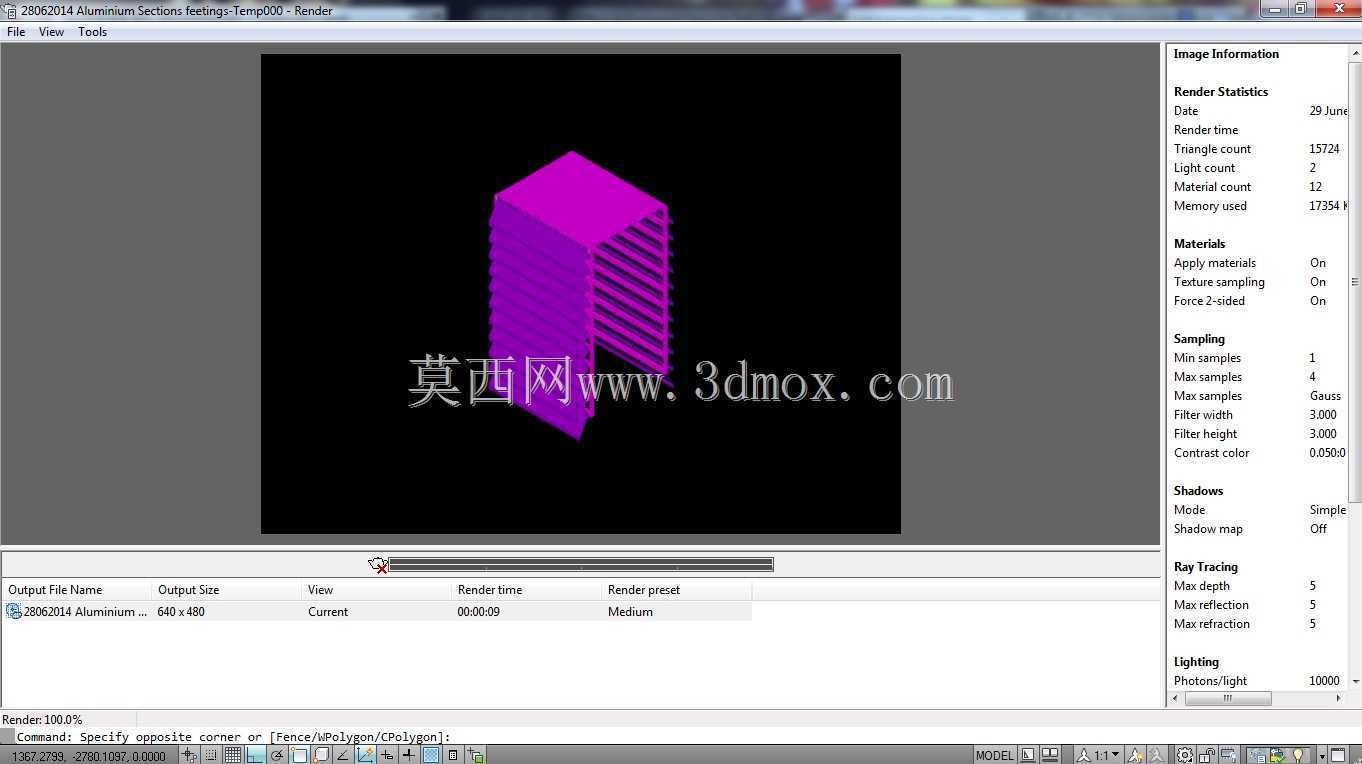

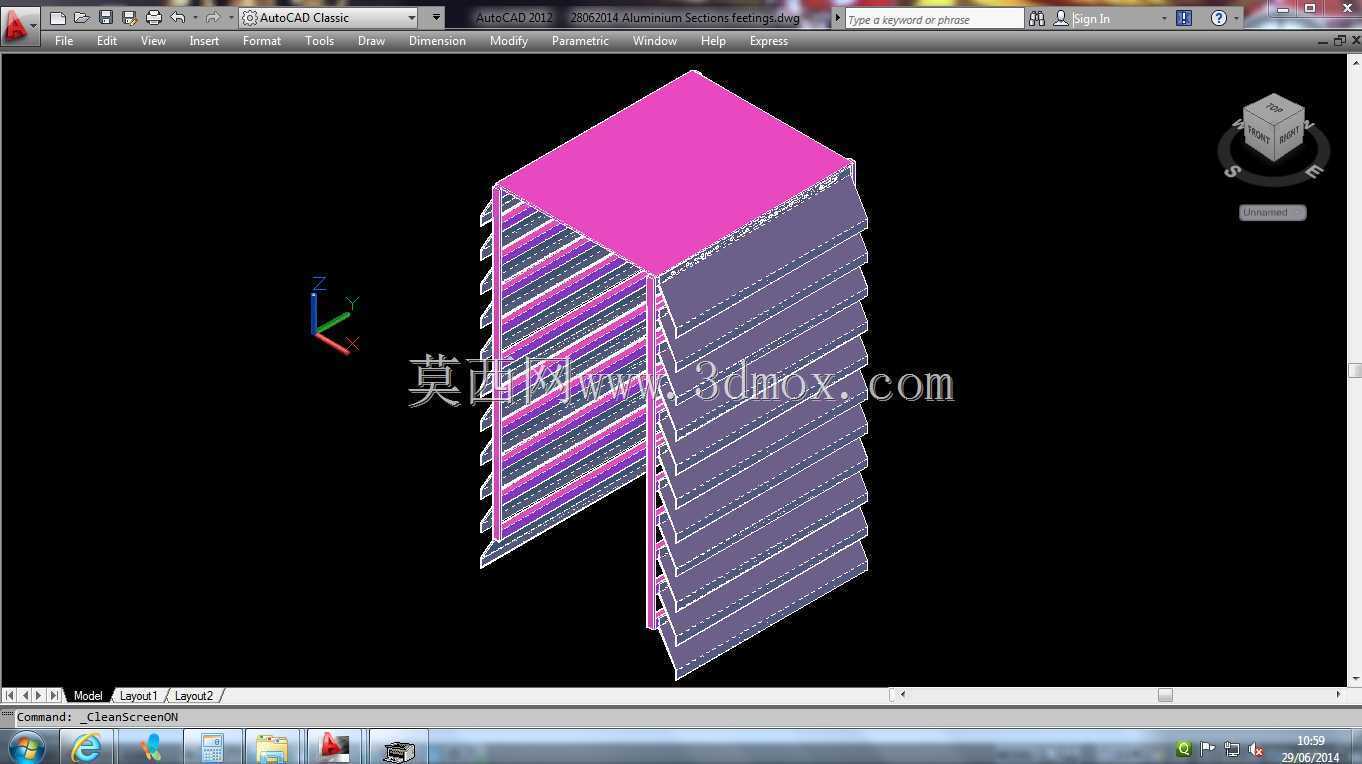

在民用建筑通风系统、工业厂房侧墙通风、设备机房散热通风等场景中，通风窗是平衡室内外空气交换、阻隔异物进入的核心构件，而配套的铝型材配件则是保障通风窗结构强度、装配精度与长期使用稳定性的关键组成部分。这类铝型材配件采用挤压成型工艺加工，依托铝合金材质轻质、耐腐蚀、易加工的特性，能够适配不同安装场景的长期使用需求，无需额外做表面防锈处理即可在常规室内外环境下稳定服役。从结构设计逻辑来看，该套铝型材配件围绕百叶式通风窗的装配需求做了针对性的结构优化：型材截面设置了多层卡槽结构，可直接卡装百叶叶片，无需额外打胶或采用过多紧固件即可完成叶片的固定，相邻叶片的搭接间隙经过精准计算，在保障空气流通截面积的同时，可有效阻挡室外雨水溅入、大体积飞虫与杂物进入室内，叶片倾斜角度设置为30度，兼顾通风效率与遮挡效果。型材的边框部分采用双层空腔结构设计，既提升了整体的抗形变能力，避免长期使用后出现边框翘曲、叶片移位的问题，也预留了密封胶条的安装槽位，可根据使用需求加装密封胶条，实现通风窗关闭状态下的气密、水密要求。从安装边界来看，该套铝型材配件的截面尺寸适配常规厚度的墙体预留洞口，边框外侧设置了安装翼边，可直接通过自攻螺丝固定在墙体基层或窗体框架上，安装时无需复杂的现场裁切，型材的拼接位置设置了45度切角定位结构，现场拼接时可快速对齐，保障拼接缝隙均匀一致，降低现场安装的施工难度。在实际选型应用中，这类铝型材配件可根据通风窗的整体尺寸灵活调整单根型材的下料长度，适配不同规格的通风窗制作需求，既可以用于新建建筑的通风窗装配，也可用于老旧通风窗的配件更换，型材表面可根据装修需求做阳极氧化、粉末喷涂等不同表面处理，匹配不同的外观风格要求。从结构建模的角度来看，该套型材的三维模型完整还原了截面的所有卡槽、空腔、定位结构，可直接用于后续的工程出图、型材开模以及通风窗的整体装配模拟，设计过程中充分考虑了挤压成型的工艺可行性，所有截面转角均设置了合理的工艺圆角，避免挤压过程中出现应力集中导致型材开裂，壁厚设置均匀，保障挤压成型时的料流稳定，降低生产过程中的废品率。
