90度转角气动卸料溜槽结构设计

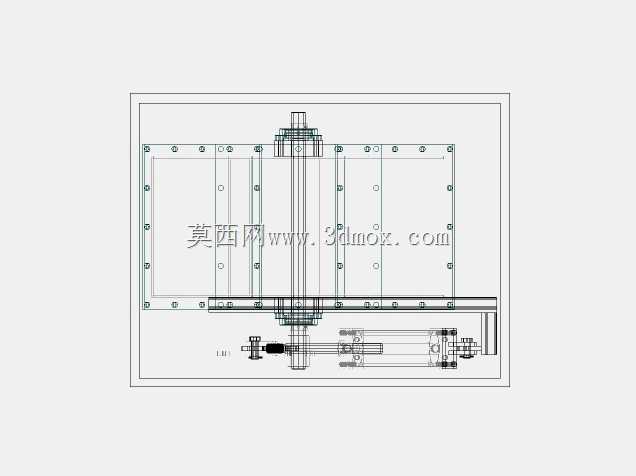

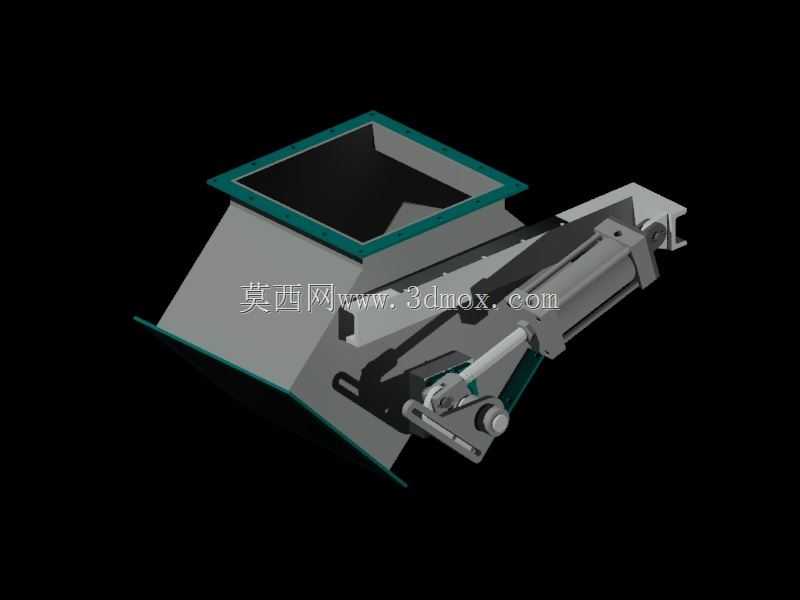

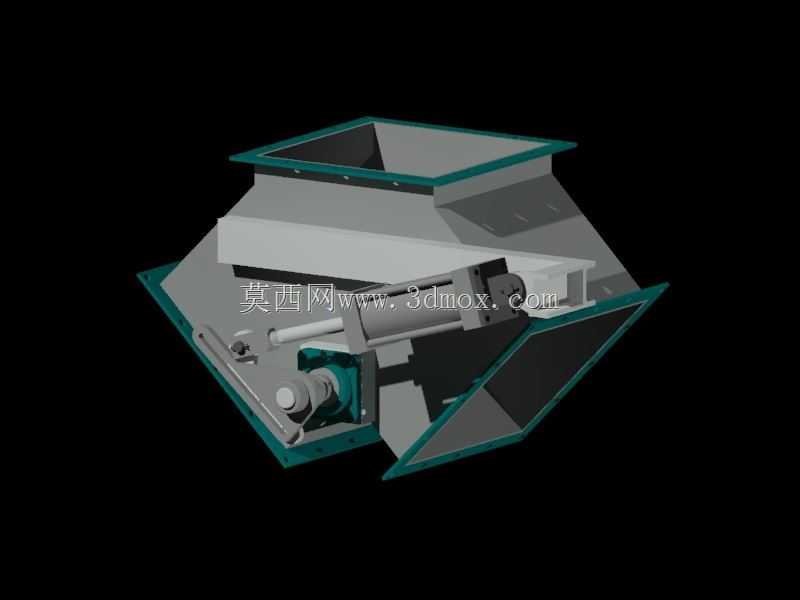

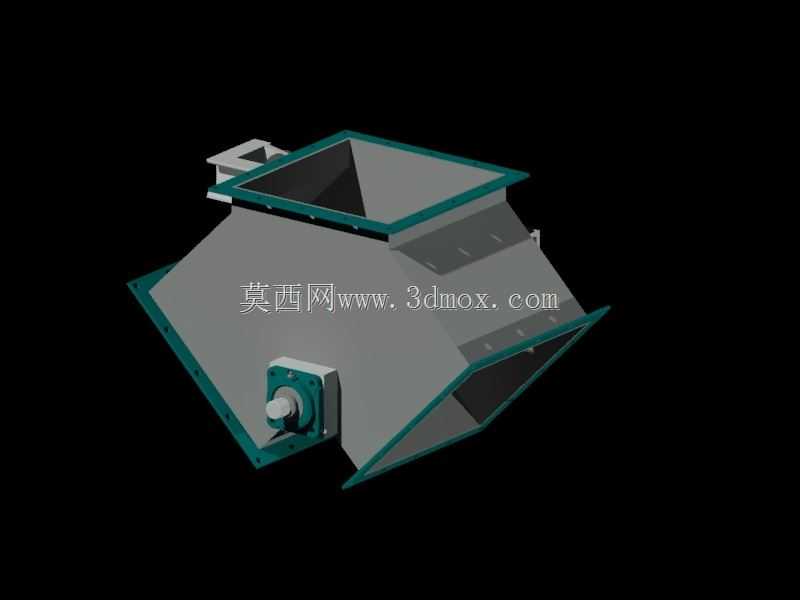

该结构为工业散料输送系统中配套的90度转角气动卸料溜槽，主要应用于粮食加工、建材生产、矿山分选、化工散料转运等场景的物料路径切换环节，安装在上下层输送设备的衔接位置，可实现垂直方向来料向水平或倾斜方向的平稳转向导流，避免物料直接跌落造成的输送管道冲击、物料破碎以及扬尘外溢问题。在实际生产场景中，这类转角溜槽常布置在斗式提升机出料口、皮带输送机转接塔、料仓顶部进料位置，解决不同高度、不同走向输送设备之间的物料衔接痛点，相比传统固定式转角溜槽，该结构搭载气动执行组件，可根据生产流程需要调整导流板的开合角度，既可以完成固定方向的物料导流，也可实现双路径的物料分料切换，适配多料仓进料、多生产线并行供料的复杂生产需求。从功能特性来看，该溜槽采用上方方形进料口设计，法兰边缘做了加厚密封处理，可直接与上游设备的出料法兰通过螺栓紧固连接，安装后接缝严密，能有效减少输送过程中的粉尘泄漏，改善车间生产环境。溜槽内部的导流面做了平滑过渡处理，不存在直角积料死角，可避免湿黏物料在转角处堆积堵料，降低日常运维的清堵工作量。侧置的气动驱动组件采用铰接式安装结构，搭配连杆传动机构带动内部导流闸板动作，驱动力矩平稳，闸板闭合时贴合严密，不会出现串料、漏料问题，气缸的行程参数经过匹配设计，可实现闸板0到90度范围内的任意角度停留，方便操作人员根据物料的粒度、流动性调整导流角度，控制物料的下落速度与流向，减少物料对溜槽内壁的冲刷磨损，延长设备整体使用寿命。从设计思路层面，该结构整体采用模块化设计思路，将溜槽壳体、驱动组件、传动连杆、导流闸板拆分为多个独立可拆分单元，各单元之间通过螺栓铰接连接，当局部部件出现磨损损坏时，可单独拆卸更换，无需整体拆解溜槽结构，大幅降低后期维护成本。壳体外部做了加强筋布局设计，在控制整体自重的前提下提升结构刚性，即使长期承受物料的持续冲击也不会出现壳体变形问题。安装边界方面，该溜槽上方进料口为标准方形法兰接口，可适配多数常规规格的输送设备出料端尺寸，侧置的气缸组件预留了足够的安装操作空间，安装时无需对周边输送架构做大规模改造，只需预留对应转角的安装空间，固定底部支撑支架即可完成装配，适配性较强，可在不同规模的散料输送生产线中灵活布置，有效提升物料转运环节的运行稳定性。
