高精度直齿锥齿轮传动构件设计

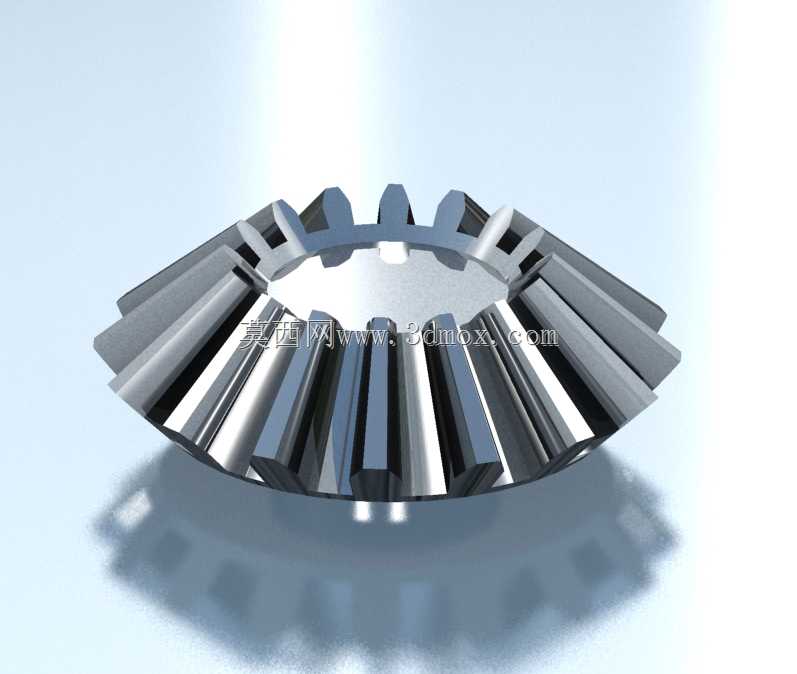

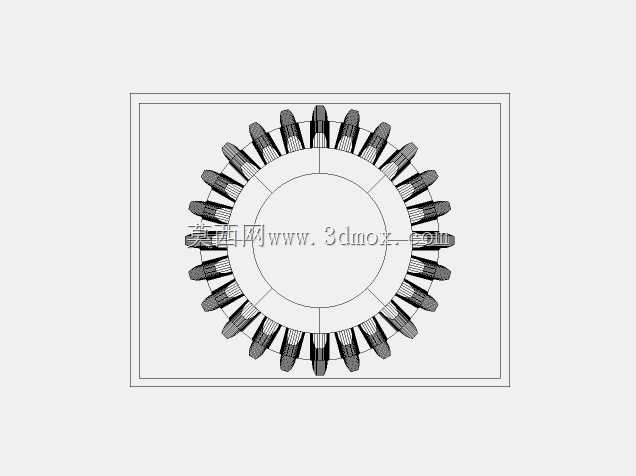

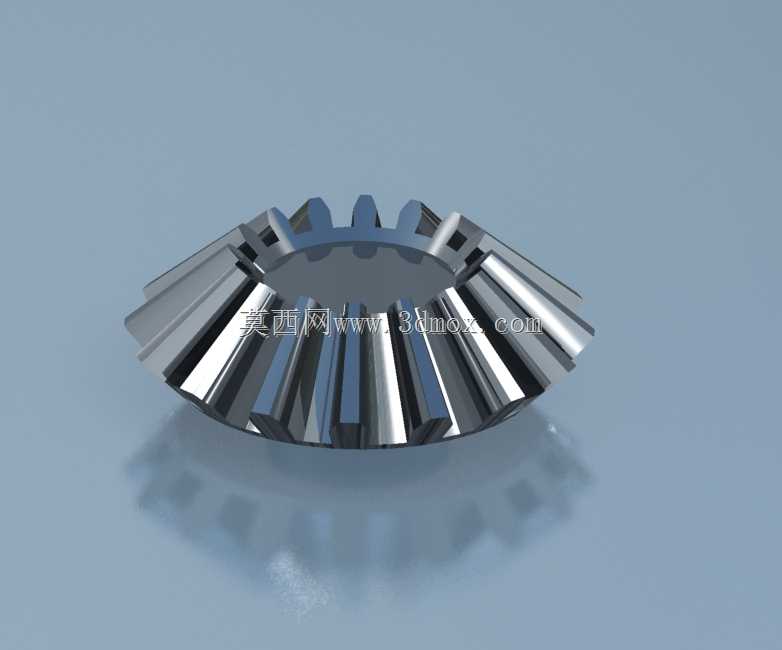

这款锥齿轮是机械传动系统中实现相交轴间动力与运动传递的核心构件，广泛应用于各类需要变向传动的机械设备场景中，在车辆驱动桥差速器、机床主轴传动箱、农业机械动力分配机构、工程机械行走驱动单元、轻工设备变速机构中都承担着关键的传动作用，能够将输入轴的旋转动力以固定传动比换向传递至输出轴，适配两轴呈相交角度布置的传动布局，常见的轴交角多为90度，可根据实际传动需求调整齿向参数适配不同轴交角的安装场景。从功能特性来看，该锥齿轮采用直齿齿形设计，齿线沿节锥母线方向分布，啮合过程中齿面接触为线接触形式，传动效率较高，单级传动比适配范围覆盖1至6的常规传动区间，在低速重载、中等转速的传动工况下具备稳定的承载能力，相较于螺旋锥齿轮，直齿结构的轴向载荷更小，对支撑轴承的轴向强度要求更低，安装调试的难度也相对更低，适合对传动精度有中等要求、布局空间紧凑的相交轴传动场景。在设计思路层面，该构件以节锥为基准展开齿形参数推导，首先根据传动系统的额定输入扭矩、目标传动比确定齿轮的模数、齿数与齿宽系数，齿宽取值通常控制在节锥母线长度的三分之一左右，避免齿宽过大导致小端齿形过薄引发强度不足问题；齿顶高、齿根高参数沿节锥法向进行变位修正，抵消锥齿轮小端齿根强度薄弱的缺陷，保证全齿面啮合过程中载荷分布均匀，减少偏载引发的齿面磨损与点蚀问题；轮毂部分的设计匹配对应安装轴的直径公差，采用平键连接的扭矩传递形式，轮毂端面设置定位止口，保证安装后齿轮的节锥顶点与两轴交点完全重合，避免安装错位引发的啮合冲击、噪音过大与寿命衰减问题。从外形与安装边界来看，该锥齿轮整体为盘式锥状结构，背锥面与安装端面垂直，齿部从大端向小端均匀收窄，大端齿顶圆直径、轮毂外径、安装端面到节锥顶点的轴向距离都经过严格的尺寸链校核，能够直接适配对应型号的传动箱安装腔体，安装时仅需保证轴向定位精度与啮合侧隙在设计公差范围内，即可实现稳定的动力传递，无需额外进行复杂的齿形修配调整，可有效降低设备装配与后期维护的工时成本。在实际运行过程中，该锥齿轮的齿面经过硬化处理，具备足够的接触疲劳强度与弯曲疲劳强度，能够承受传动过程中的交变载荷与短时冲击载荷，长期运行下齿形变形量小，传动比保持稳定，可有效保证传动系统的运动精度与动力输出稳定性，是相交轴机械传动场景中可靠性与经济性兼顾的基础传动构件。
