立式连杆式手动夹持工装结构设计

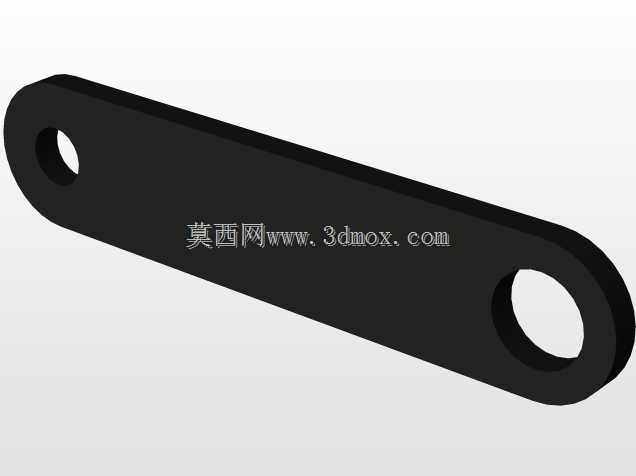

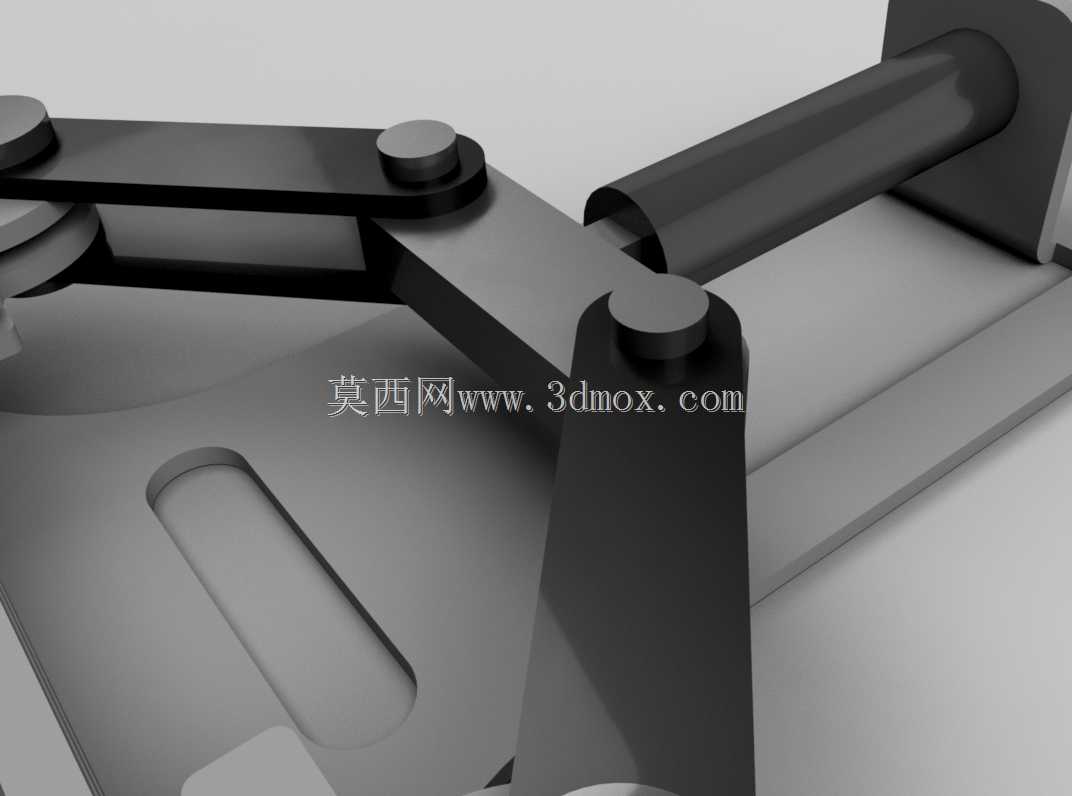

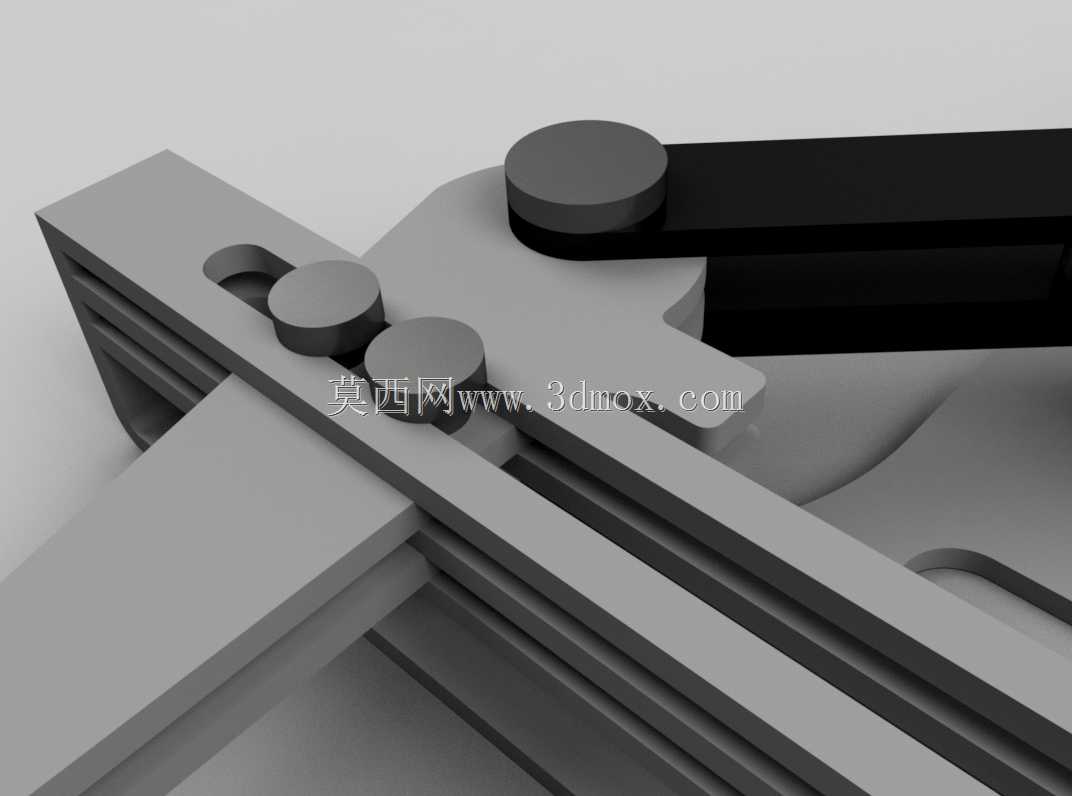

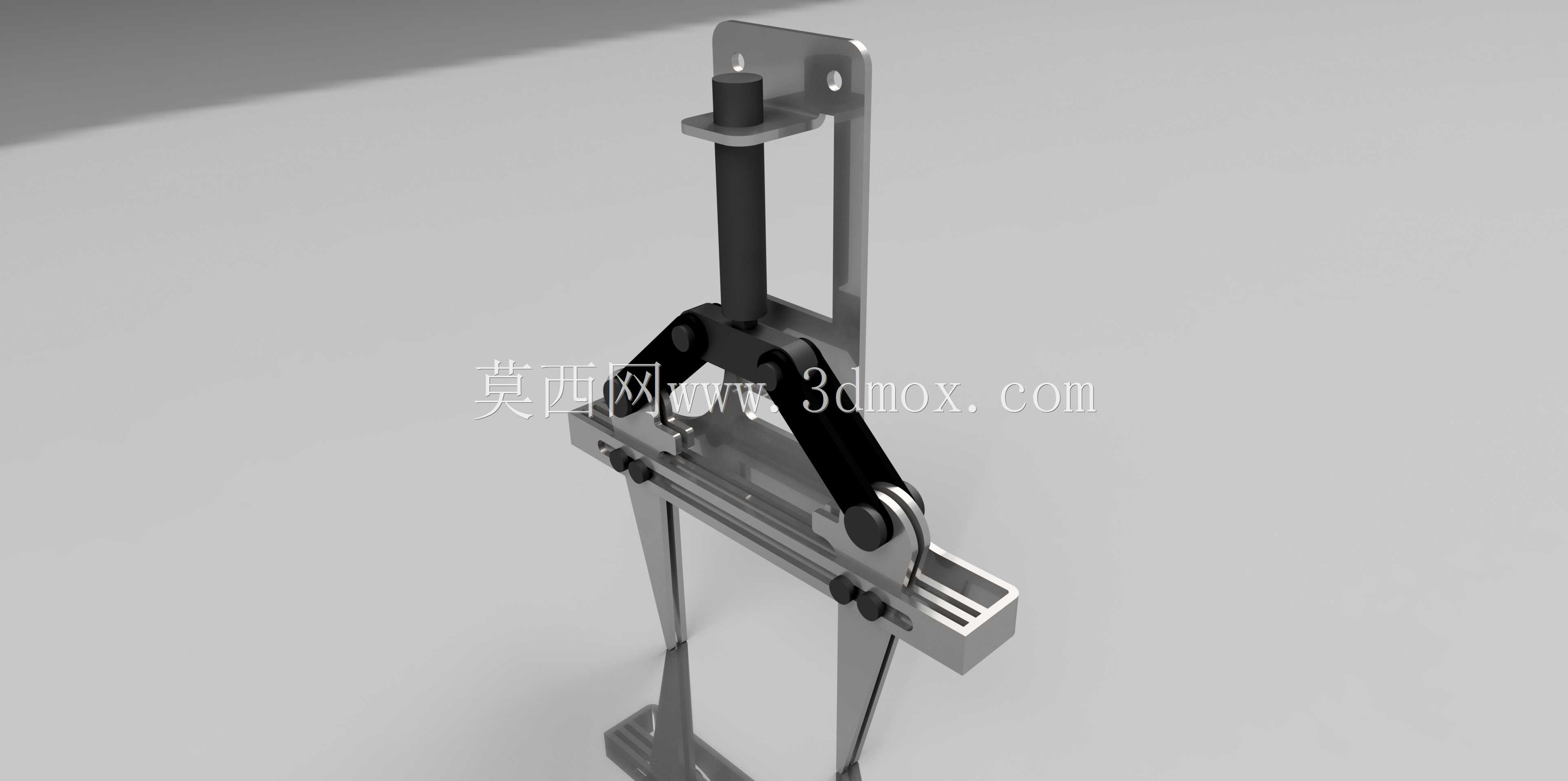

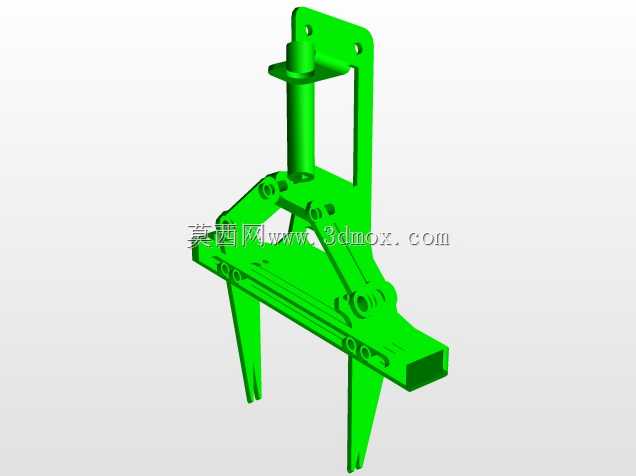

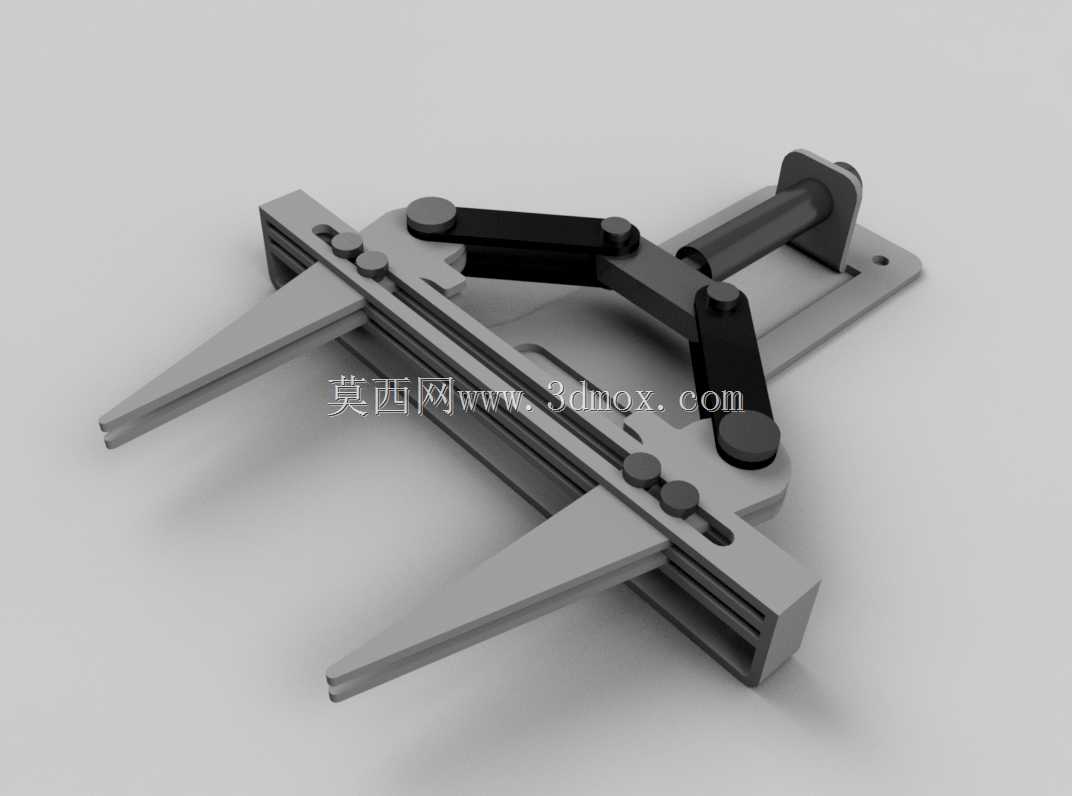

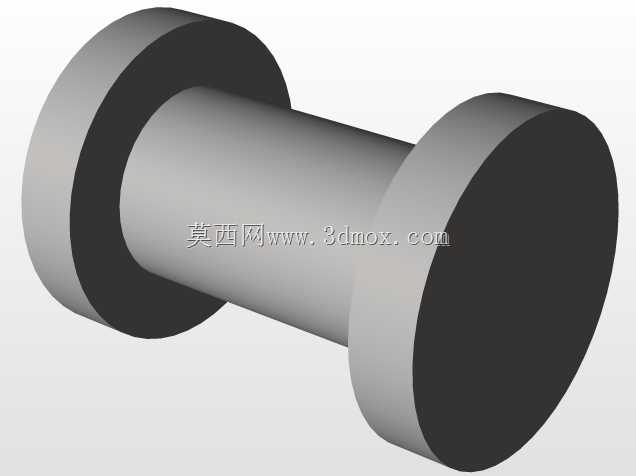

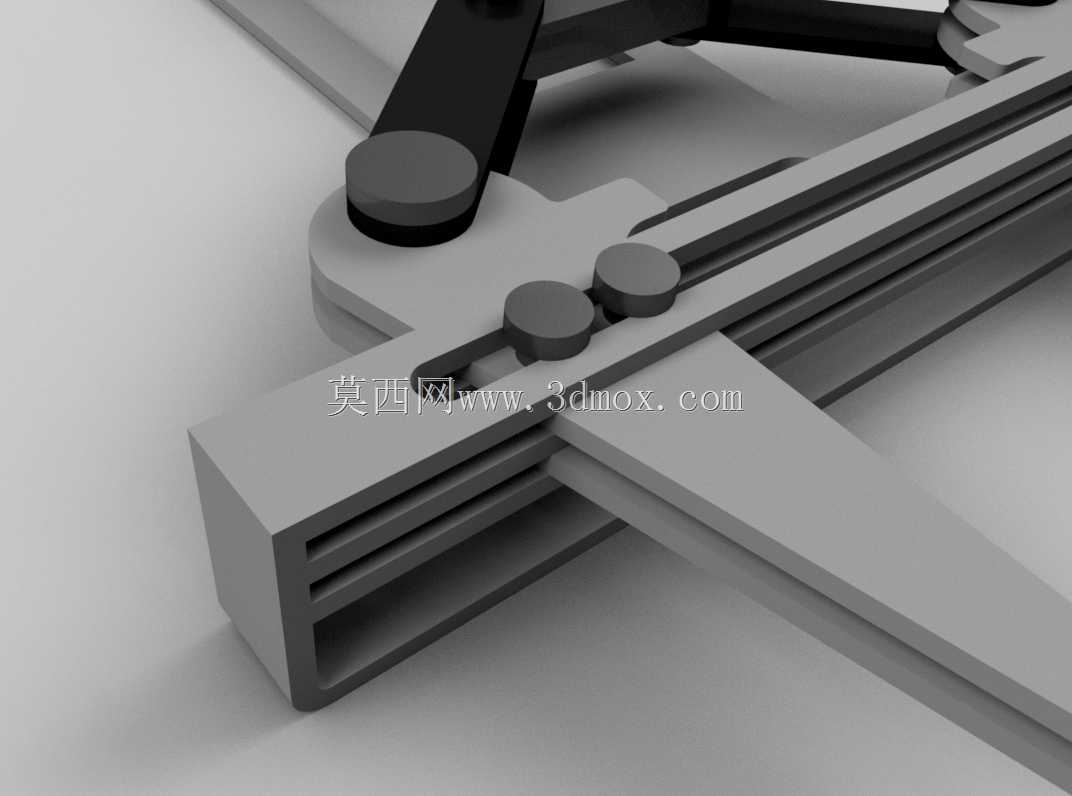

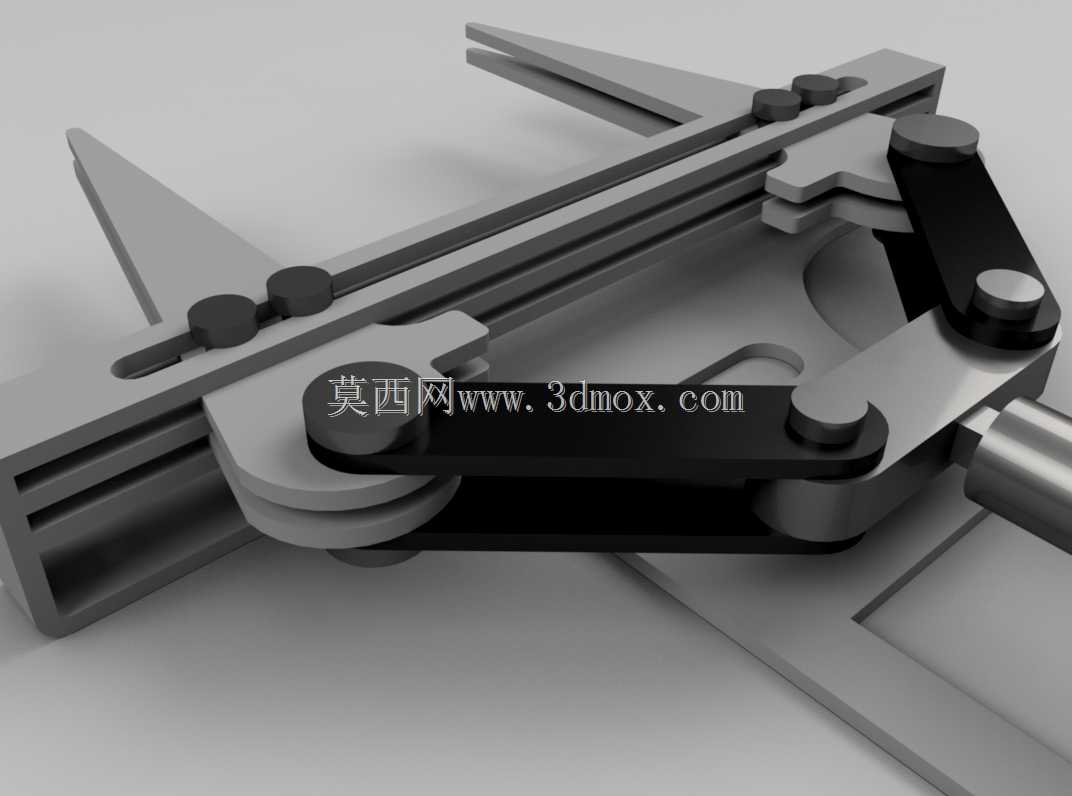

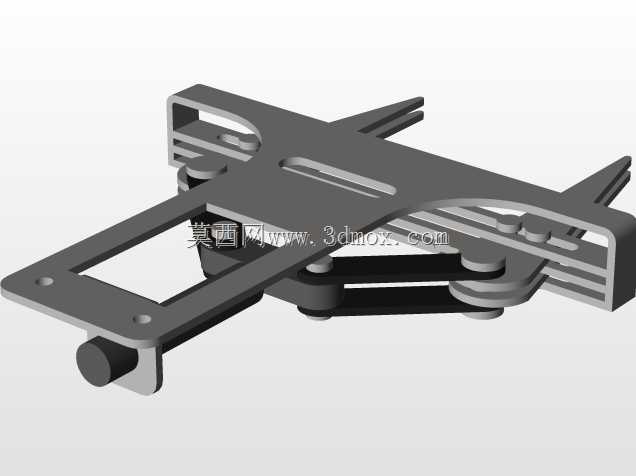

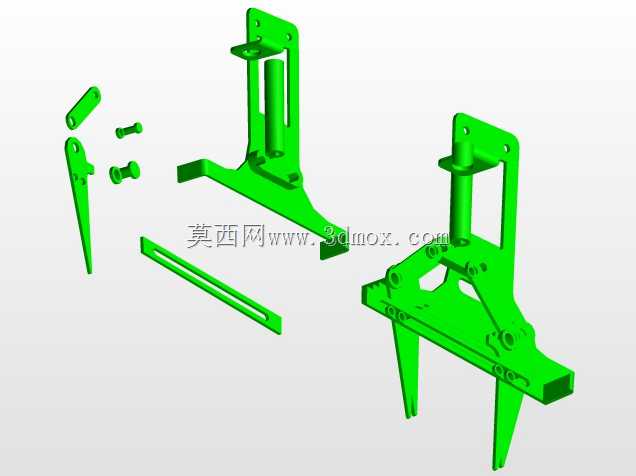

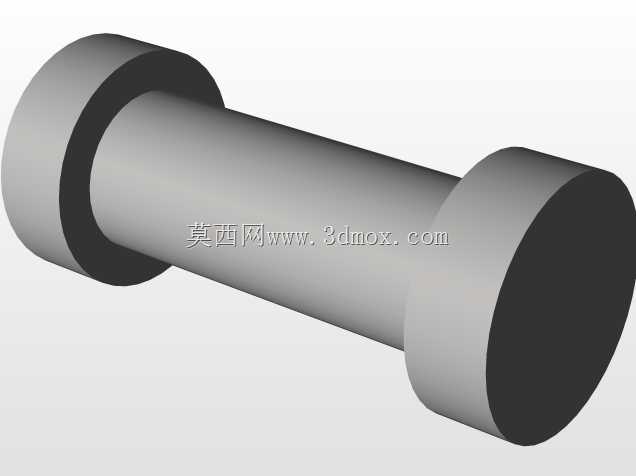

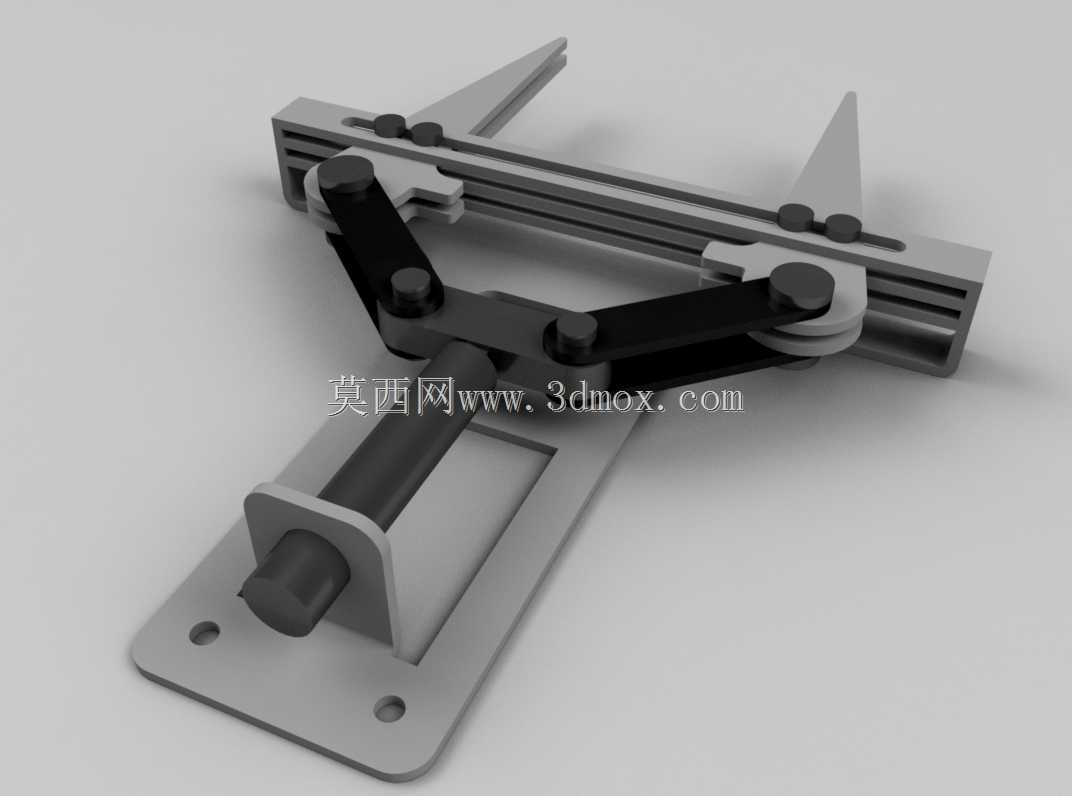

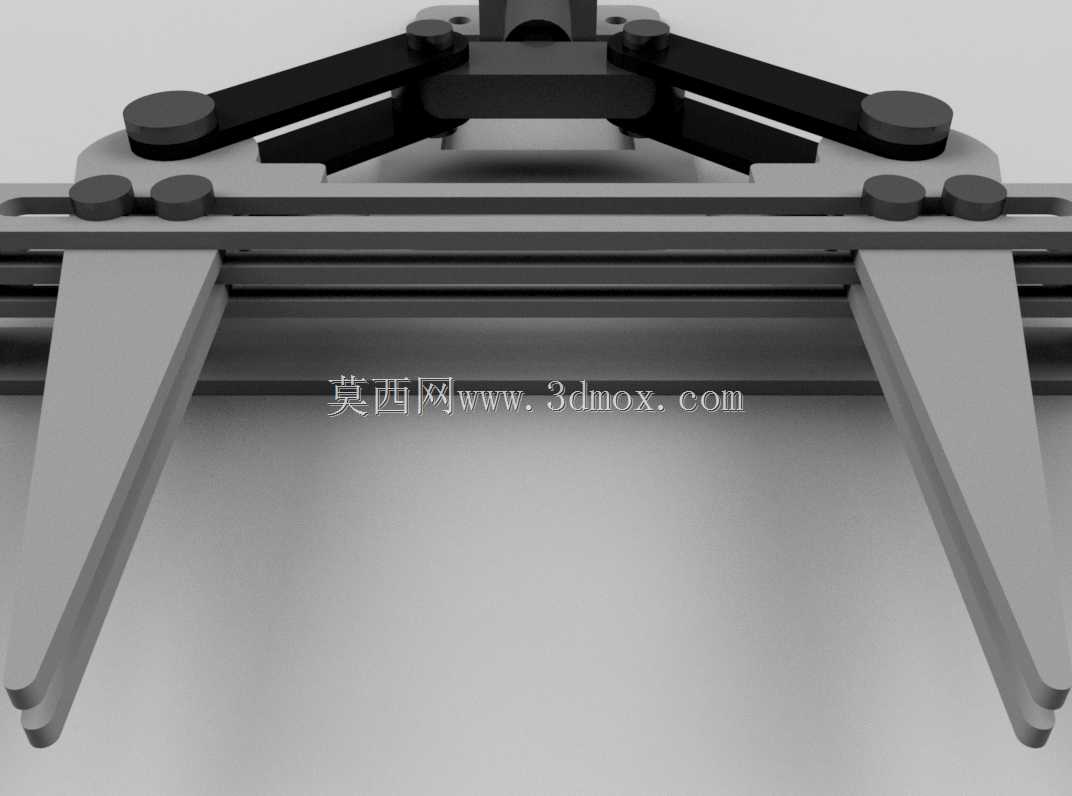

这款立式连杆式手动夹持装置，主要面向小型工件装配、检测工位的手动装夹场景，同时可适配轻型物料的临时定位、小批量加工工序的工件固定需求，在电子元器件组装、小型五金件修配、实验室试样装夹等场景中都能发挥稳定作用，无需外接气源或电源，完全依靠手动操作即可完成夹紧与松脱动作，适合无动力配套的零散工位、户外临时检修作业等场景使用。装置整体采用立式壁挂安装结构，背部设置带安装孔的立式支撑板，可直接通过螺栓固定在工作台立面、设备机架侧壁或专用安装支架上，安装时需预留前方180mm、左右各80mm的操作空间，整体垂直高度控制在260mm以内，不会占用过多工作台面的操作区域，适配多数常规小型工位的空间布局。装置核心采用肘节连杆增力结构，通过顶部的手动按压帽作为动力输入点，按压时带动垂直导杆向下位移，驱动两侧对称布置的连杆组完成动作传导，将手动输入的下压力转化为夹爪端的夹紧力，利用连杆机构的死点特性实现夹紧后的自锁，即便操作人员松开按压端，夹爪也能持续保持夹紧状态，不会因为工件的反作用力出现松脱，保障装夹的可靠性。夹爪部分采用平行开合的滑动导向结构，夹爪安装在底部的横向滑轨上，可根据待夹持工件的外形尺寸调整夹爪的初始开度，最大开合距离可达120mm，能够适配不同规格的方形、圆形小型工件，夹爪内侧预留了防滑垫安装槽，可根据需求粘贴橡胶或聚氨酯防滑垫，避免夹持过程中划伤工件表面，同时提升夹持摩擦力，防止工件滑落。设计过程中充分考虑了手动操作的人机工程特性，顶部按压帽的高度设置在操作人员站立操作时的舒适施力区间，按压行程控制在30mm，单次按压即可完成夹紧动作，松脱时只需向上提拉按压帽即可带动连杆复位，带动夹爪张开，操作全程无需额外工具，单手即可完成全部装夹动作，有效降低操作人员的劳动强度。整体结构的运动部件均做了限位设计，垂直导杆与背部支撑板之间设置了导向衬套，避免长期使用后出现导杆偏磨，连杆铰接点采用销轴配合耐磨衬套的结构，减少反复动作带来的磨损，延长装置的使用寿命，同时所有铰接位置都预留了润滑注油点，方便日常维护保养。
