四叶指尖陀螺3D打印结构设计

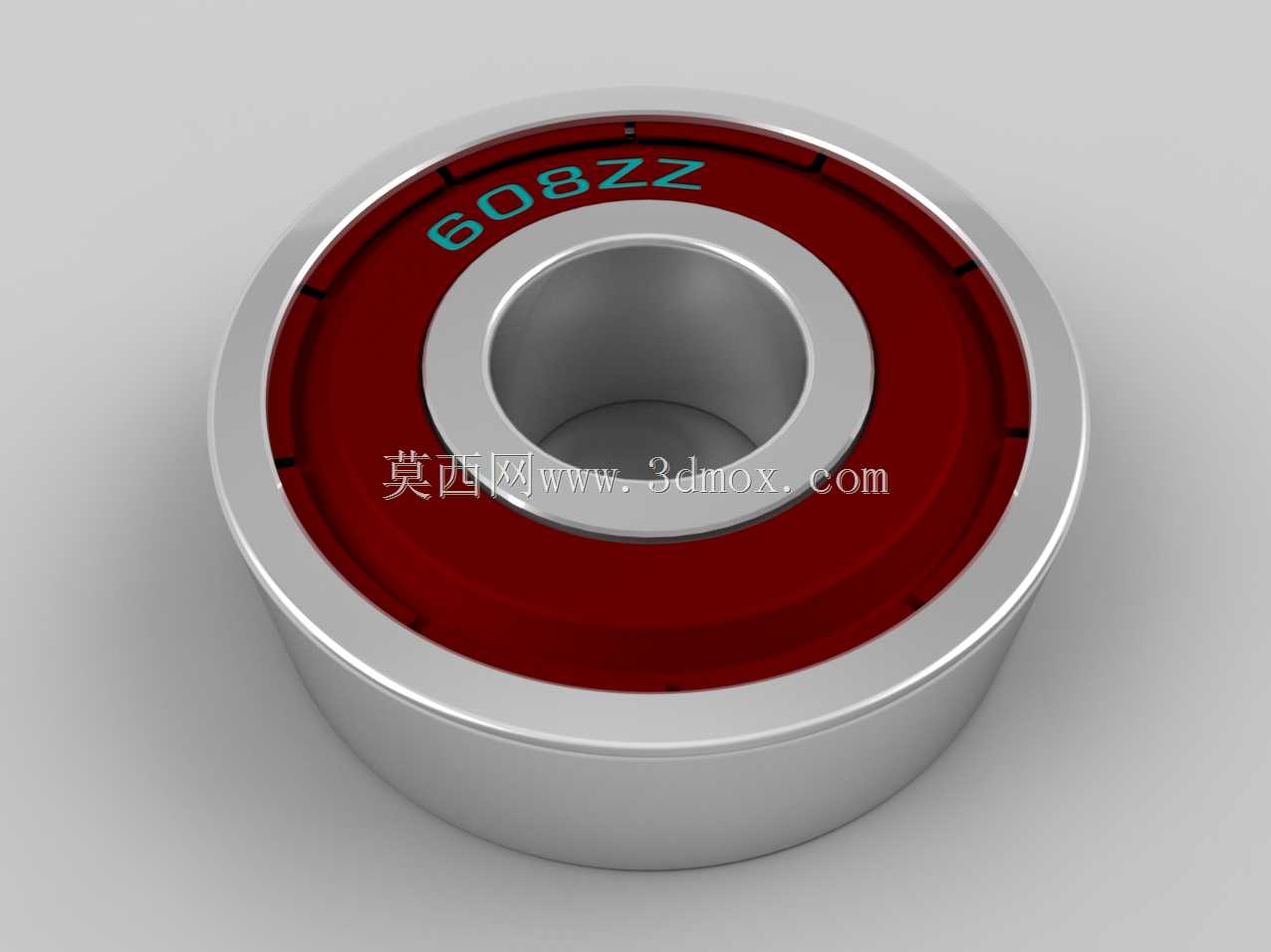

这款指尖陀螺的结构设计围绕手持把玩的实际使用场景展开，核心适配日常指尖解压的操作需求，整体采用四叶对称的异形轮廓，叶片末端做了圆弧收边与尖角过渡的差异化造型，既保证旋转时的动平衡精度，也避免尖锐棱边划伤使用者手部。设计过程中优先匹配标准608ZZ微型滚珠轴承的安装尺寸，轴承位的公差设定采用过盈配合区间，无需额外粘接固定即可实现轴承与主体框架的牢固装配，四个轴承安装位沿中心呈90度均匀分布，中心轴承位与外圈配重轴承位的中心距经过反复测算，确保旋转时的转动惯量均匀分布，减少高速转动时的抖动问题。主体框架的壁厚设定兼顾3D打印的成型可行性与结构强度，整体壁厚控制在2.2mm至2.8mm区间，轴承安装位的环形凸台做了加厚处理，避免压装轴承时出现结构开裂，叶片边缘做了0.5mm的圆角过渡，既减少打印过程中的层纹应力集中，也提升手持接触的触感舒适度。从实际使用场景来看，这类结构除了作为日常解压把玩的物件，也可作为3D打印入门的结构验证样件，帮助初学者掌握轴承配合公差、对称结构动平衡设计的基础逻辑，打印时无需额外添加支撑结构，主体框架采用一体成型设计，拆分后仅包含框架与四个标准轴承两个部分，装配流程简单，压入轴承后即可直接使用。外形尺寸方面，整体最大回转直径控制在75mm左右，厚度与608ZZ轴承的厚度匹配，整体厚度约8mm，单手握持时不会超出指腹的接触范围，旋转时叶片末端的运动轨迹不会触碰手部其他位置，适配不同手型的使用者操作。设计时还考虑了不同打印材料的适配性，无论是PLA、ABS还是光敏树脂材料，都能通过常规FDM或光固化打印设备完成成型，轴承位的公差预留了0.1mm的打印误差补偿量，即使普通桌面级3D打印机也能打印出适配标准轴承的安装位，无需二次打磨修整。配重轴承的选用除了起到配重提升转动时长的作用，也可作为装饰结构，更换不同配色的轴承密封圈即可实现外观的个性化调整，框架表面可根据需求做后期打磨、上色处理，满足不同的外观定制需求。
