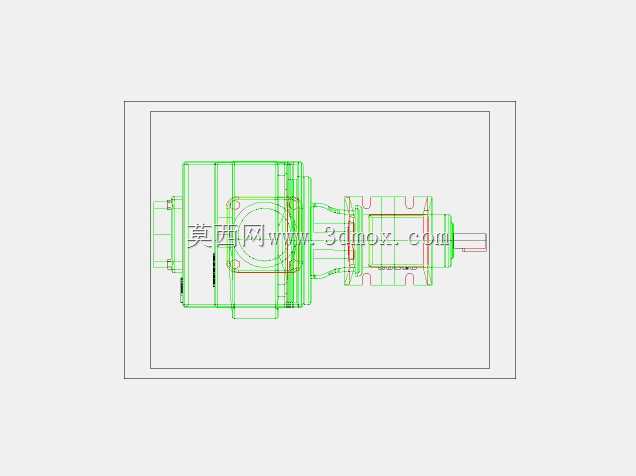

THEBE AE-3型端吸式离心泵结构设计

这款端吸式离心泵主要面向民用建筑供水、暖通空调循环、小型工业流体输送场景设计，可适配清水、低腐蚀性理化性质与水接近的介质输送需求，在楼宇二次供水、中央空调冷却水循环、生产工艺冷却水供给、农田小型灌溉等场景中都能稳定发挥作用，能够在常规工况下持续完成介质的增压与输送任务，为管路系统提供稳定的流体动力支持。从功能特性来看，该泵采用直联式结构设计，动力输入端与水力端直接耦合传动，省去了中间联轴器连接结构，既缩减了整机的轴向安装尺寸，也降低了传动过程中的功率损耗，传动效率相比带联轴器的分体式泵型有明显提升；泵体采用后开门式结构设计，日常检修维护时无需拆卸进出水管路与泵体固定基座，即可抽出叶轮、机械密封等核心转动部件完成维保操作，大幅降低了现场运维的工作量与操作难度。水力部件采用成熟的水力模型设计，叶轮为闭式结构，流道经过顺滑过渡处理，能够在保证额定扬程与流量参数的同时，降低水力冲击带来的振动与噪音，运行平稳性更优；密封结构采用内置式机械密封，密封面贴合精度高，正常运行工况下可有效避免介质泄漏，减少跑冒滴漏问题，适配多数对密封要求较高的安装场景。从设计思路层面，这款泵在开发阶段优先平衡了安装便捷性、运行可靠性与运维简便性三个核心需求，整体结构紧凑规整，没有冗余的外凸结构，外壳的加强筋布局既兼顾了泵体承压时的结构强度，也避免了多余结构带来的材料浪费与安装干涉问题；进出水口采用同轴线水平布置设计，能够直接对接水平走向的管路系统，管路安装时无需额外加装转弯接头，降低了管路安装的复杂度与管路阻力损失。从安装边界来看，整机轴向尺寸控制紧凑，底部安装脚座预留了标准规格的螺栓固定孔位，孔位间距符合常规小型端吸泵的安装尺寸规范，可直接适配多数现有同参数泵型的安装基座，替换旧泵时无需重新浇筑基础或调整管路位置；径向尺寸预留了足够的接线与操作空间，侧面接线盒位置避开了管路安装区域，现场接线操作无需挪动周边管路部件，安装适配性较强。在实际运行过程中，该泵的转动部件经过动平衡校正，运行时的径向跳动量控制在标准允许范围内，可有效降低长期运行带来的轴承磨损，延长整机的无故障运行周期，能够为各类中小型流体输送场景提供稳定可靠的动力支持。
