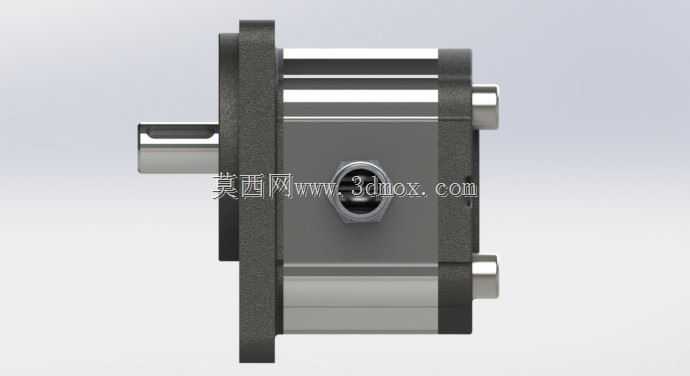

外啮合齿轮式液压动力元件结构设计

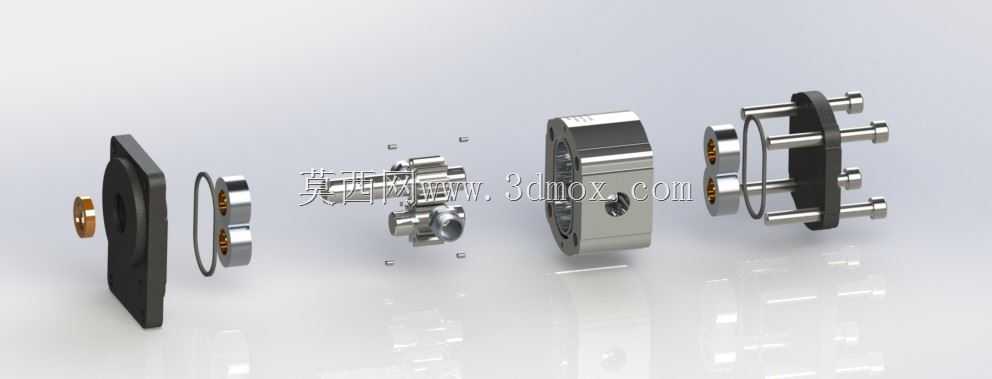

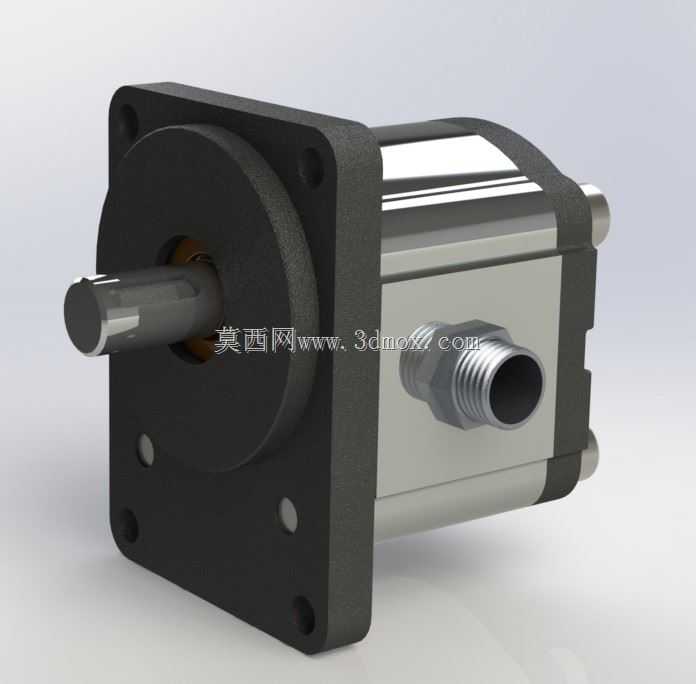

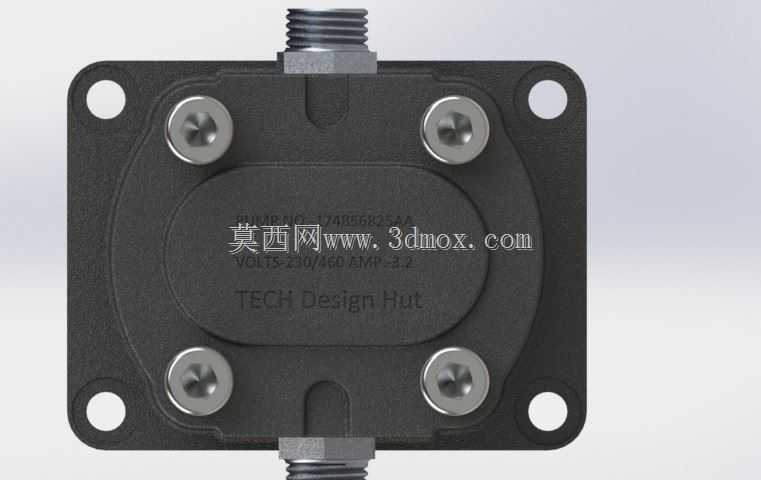

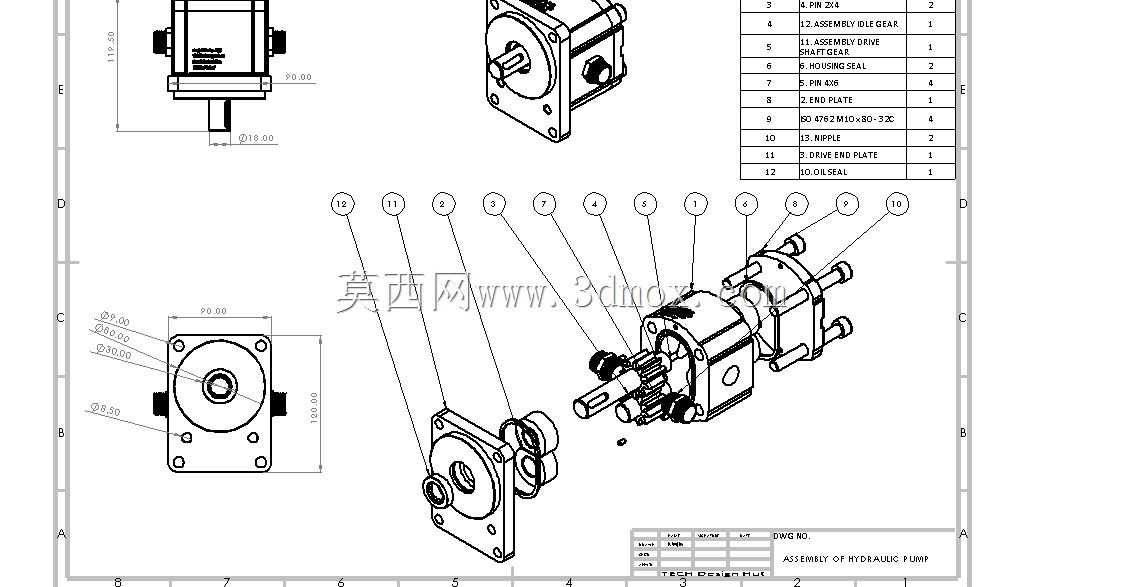

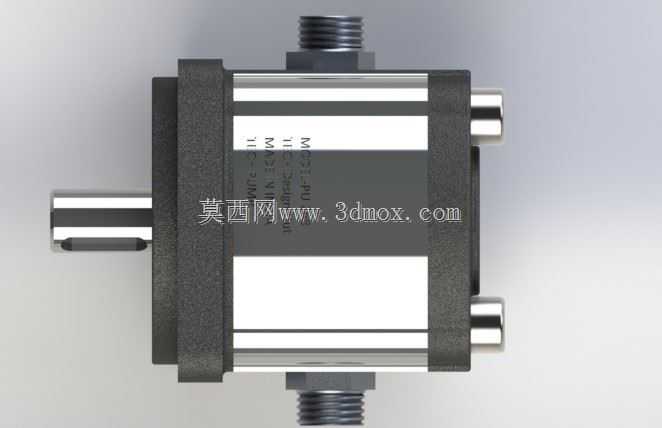

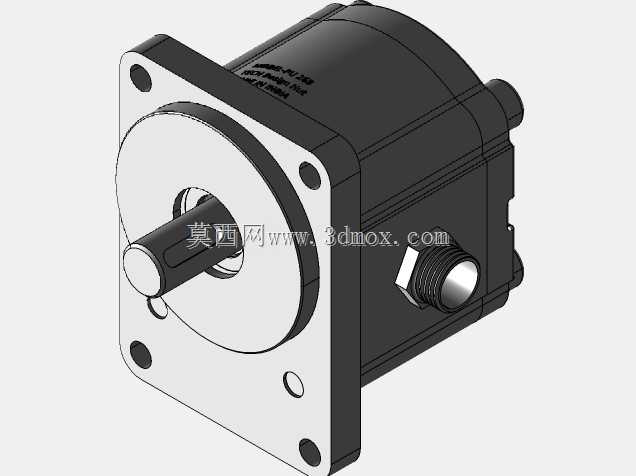

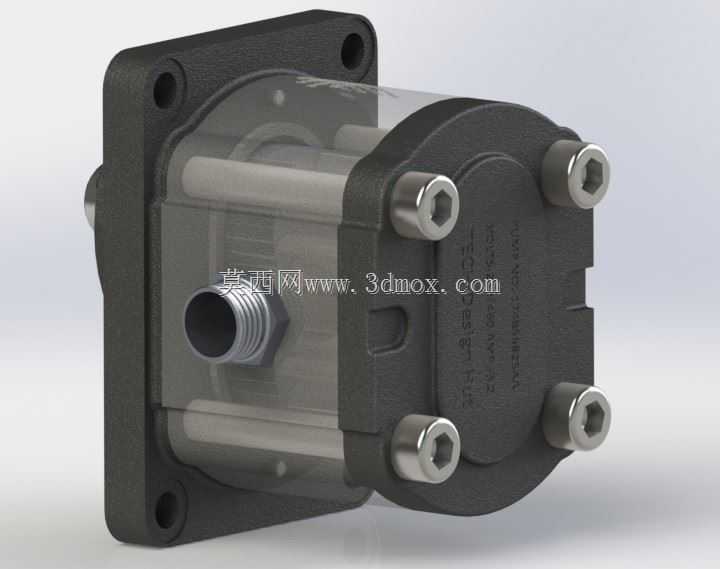

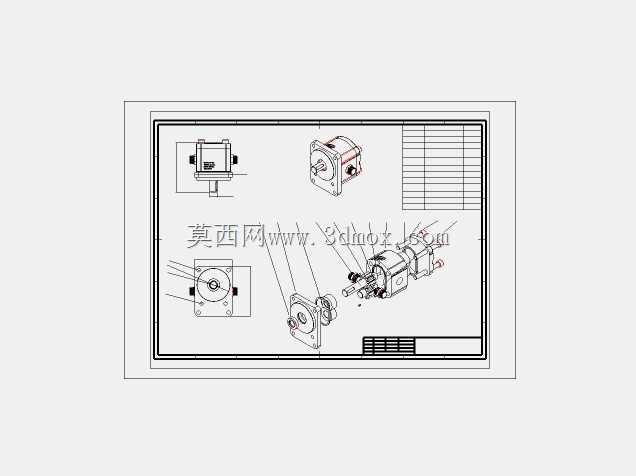

这款外啮合齿轮结构的液压动力元件，是液压传动系统里的核心动力转换部件，广泛适配工程机械、农业装备、机床液压系统、注塑设备、小型起重装置等多类需要稳定油压输出的场景，能够为整套液压回路提供持续可控的压力油源，支撑油缸、液压马达等执行元件完成直线往复、回转类的动作输出，是中小型开式液压回路里应用占比极高的动力单元。从实际用途来看，它的核心作用是将输入端的机械旋转动能转换为液压油的压力能，在泵运转过程中，进油侧通过齿轮脱开啮合形成局部真空，依靠大气压将油箱内的液压油压入进油腔，随着齿轮的旋转，齿槽内的油液被持续带往压油腔，通过齿轮进入啮合的挤压作用，将油液以稳定压力输送到压力管路中，为整套系统提供匹配负载需求的流量与压力，可克服执行端负载带来的管路阻力，保障液压动作的平稳输出。从功能特性来看，这款齿轮式液压元件结构简单紧凑，工作可靠性强，对油液污染的敏感度相对较低，在常规工矿环境下的维护成本更低，输出流量的脉动控制在合理区间，能够满足多数中低压液压回路的动力需求，侧置的油口采用标准管螺纹连接形式，可快速适配常规液压管路的安装对接，输入端的伸出轴采用标准圆柱轴结构，可通过联轴器、平键与驱动电机、内燃机等动力源快速连接，传动效率稳定。从设计思路来看，整体采用方形法兰安装结构，前端法兰预留了均匀分布的安装通孔，可直接贴合设备的安装基面完成固定，无需额外设计复杂的转接支架；壳体采用分段式拼接结构，前后端盖与中间壳体通过紧固件完成密封连接，既保障了内部齿轮腔的密封性能，也方便后期拆解维护、检查内部齿轮与密封件的磨损情况；进出油口的位置设计充分考虑了管路排布的便利性，侧置接口可避免与输入端的传动结构产生干涉，适配不同安装空间下的管路走向需求。从外形尺寸与安装边界来看，整体径向尺寸控制紧凑，轴向长度适配多数中小型设备的动力舱安装空间，前端法兰的安装孔位遵循通用液压元件的安装尺寸规范，伸出轴的轴径、伸出长度匹配常规联轴器的适配范围，油口的螺纹规格符合通用液压管路的连接标准，安装时仅需保障法兰安装面的平面度、输入端与动力源的同轴度，即可完成快速装配，不需要对周边结构做大幅度的适配修改，能够直接替换同规格的同类液压动力元件，降低设备的设计与维护成本。
