单显卡适配PCI位上置电源ATX机箱结构

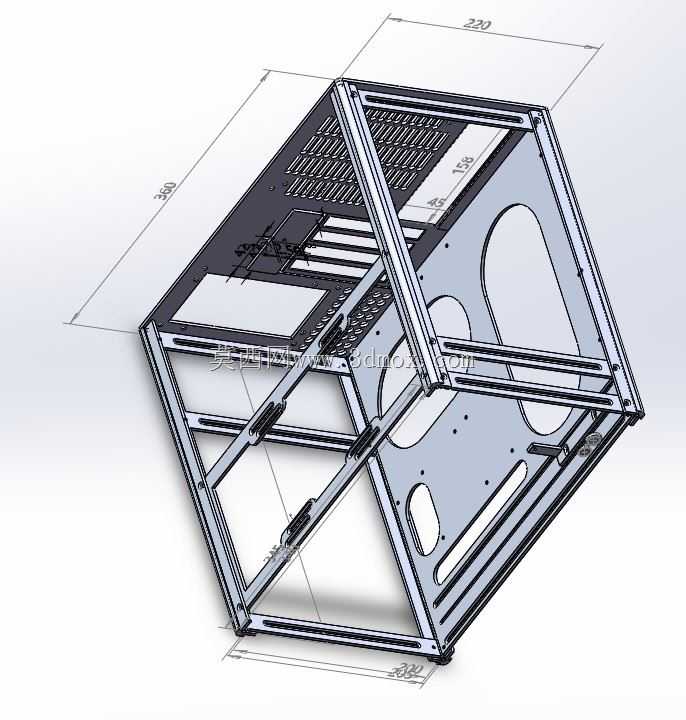

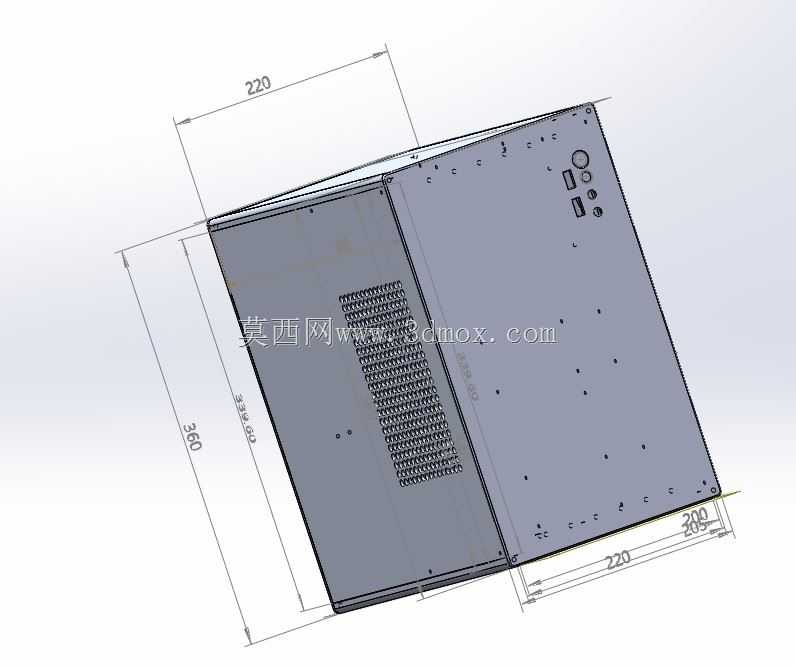

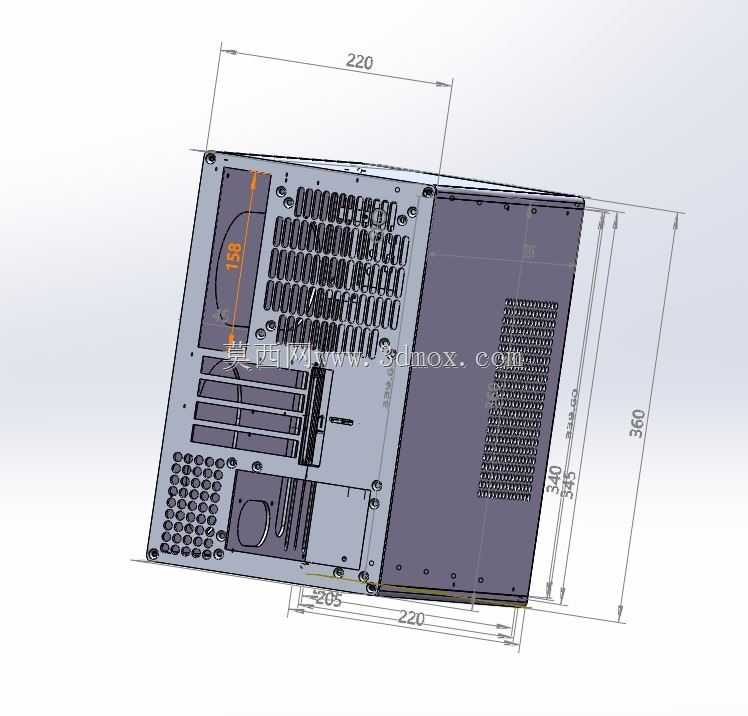

这款ATX机箱主要面向桌面DIY装机、小型办公主机搭建、家用娱乐电脑组装场景使用，是承载电脑核心硬件的基础钣金结构载体，能够为主板、电源、显卡、存储设备提供稳定的安装支撑，同时通过钣金壳体形成物理防护，隔绝外界灰尘磕碰对内部精密硬件的损伤，配合壳体上的通风开孔形成合理的散热风道，带走硬件运行产生的积热，保障整机长时间稳定运行。在功能特性上，这款机箱针对单显卡用户的使用需求做了针对性布局调整，将电源安装位设置在PCI插槽上方区域，打破传统ATX机箱电源下置或者上置后置的常规布局，能够充分利用PCI插槽上方的闲置空间，缩短电源与主板供电接口的走线距离，减少机箱内部多余线材的堆积，给独立显卡预留出更充裕的安装空间，避免大尺寸显卡与电源仓、走线位产生安装干涉，非常适合仅搭载单张独立显卡的装机用户选用，既能够兼容标准ATX主板的安装孔位，也能适配常规尺寸的ATX电源，满足主流装机的硬件兼容需求。在设计思路上，这款机箱参考成熟机箱的结构逻辑做了布局优化，整体采用分体式钣金拼接结构，壳体边缘做了折边强化处理，既能够提升整体壳体的结构强度，避免钣金薄件产生形变，也能消除钣金锐边对装机操作人员的划伤风险；背板区域预留了对应主板IO接口的精准开孔，能够直接适配标准ATX主板的后置接口面板，无需额外调整；侧板区域设计了阵列式通风冲孔，能够对应显卡、CPU散热区域形成进风通道，保障散热气流能够顺畅穿过机箱内部，带走硬件运行产生的热量。在外形尺寸与安装边界上，这款机箱的外部轮廓尺寸为长360mm、宽220mm、高220mm，属于紧凑型ATX机箱范畴，相比常规大尺寸ATX机箱占用更小的桌面或者机柜放置空间，能够适配多数常规电脑桌的主机位摆放空间；内部安装边界上，主板安装区域严格匹配标准ATX主板的孔位间距，显卡安装区域不受电源仓位置挤占，能够兼容长度在300mm以内的主流独立显卡，电源安装位支持标准尺寸ATX电源的固定安装，存储位可适配2.5英寸固态硬盘与3.5英寸机械硬盘的安装需求，整体安装边界清晰，装机时无需额外做结构修改，按照对应孔位固定硬件即可完成整机组装，同时紧凑的尺寸也能减少钣金材料的使用，在保障结构强度的前提下控制整体自重，方便用户搬运移动。
