三角排布三极交流电源插头结构设计

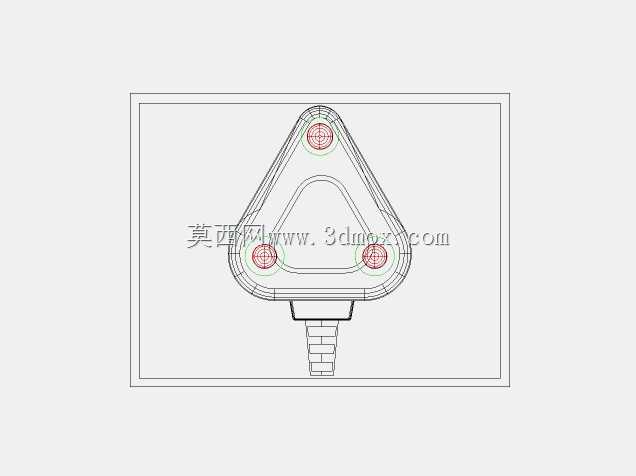

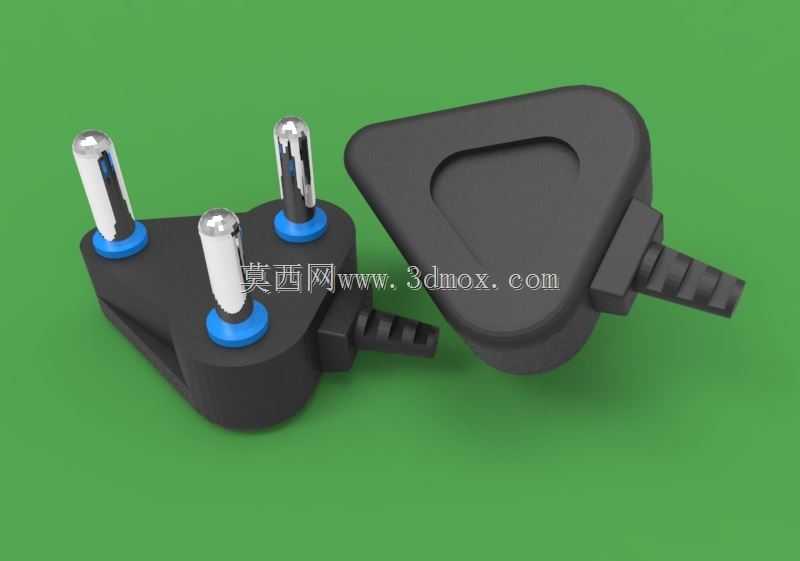

这款三极交流插头是民用及商用低压供电场景中常用的取电连接件，主要适配小功率手持电器、桌面办公设备、小型家用电动工具的供电接驳需求，能够在单相交流供电回路中实现火线、零线、接地保护线的同步可靠连接，相比两极插头额外增设的接地极可在设备出现绝缘失效漏电故障时，将故障电流引导至接地端，触发前端漏电保护装置动作，避免使用者发生触电风险，是一类具备安全防护属性的电工接插部件。该插头采用三角排布的插芯布局设计，三个金属插销呈等腰三角形态分布，这种排布方式能够从结构上避免插销接反，确保接地极始终对应插座的接地端口，从物理层面杜绝零地线接反的安全隐患；插销根部设置的蓝色绝缘护套，可在插头插入插座后遮挡插销外露的金属部分，避免使用者插拔过程中误触带电金属部位，同时也能阻挡灰尘、潮气沿插销与塑壳的缝隙进入插头内部，降低绝缘失效的概率。插头的主体塑壳采用带圆角的三角造型，既匹配内部三个插销的排布空间，也能在握持插拔时贴合手指施力角度，相比传统矩形插头更易发力拔出，不会因边角硌手影响插拔手感；尾部的出线位置设计了多段式防弯折波纹结构，能够在电源线被反复弯折、拉扯时分散应力，避免线芯与插销的连接部位因应力集中出现断线、脱焊问题，大幅提升插头在日常移动使用场景下的使用寿命。在安装边界与尺寸设计上，三个插销的中心距、伸出长度、直径均严格适配对应制式的墙面插座、排插接口公差范围，插入后插销与插座铜片的接触长度满足载流要求，不会出现接触面积不足导致的接头发热问题；塑壳的整体外轮廓尺寸控制在握持舒适的范围内，不会因为体积过大遮挡相邻的插座接口，提升多设备同时取电时的插座利用率；内部的插销固定结构采用嵌件注塑工艺，金属插销与塑壳结合紧密，能够承受日常插拔过程中的轴向拉力与侧向扭力，不会出现插销松动、移位的情况，整体结构兼顾了使用安全性、操作便利性与长期耐用性，能够适配多数常规室内供电场景的接插需求。
