实验室长丝挤出设备铝型材支撑框架

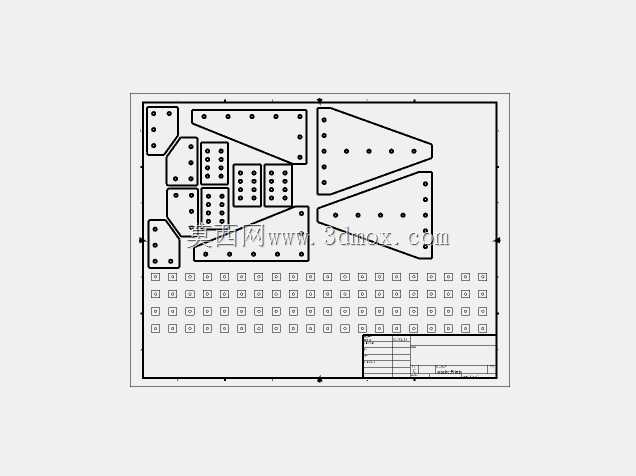

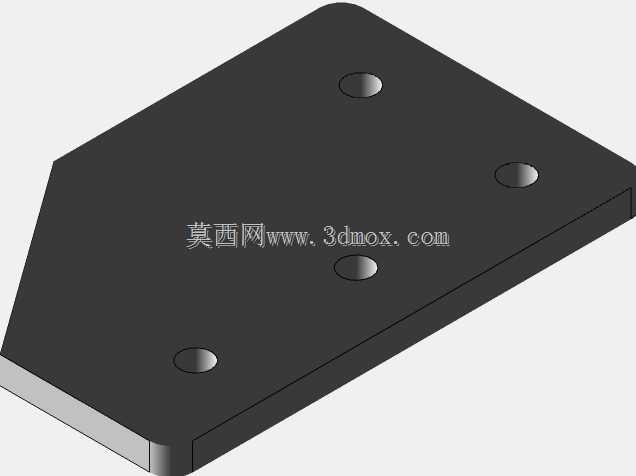

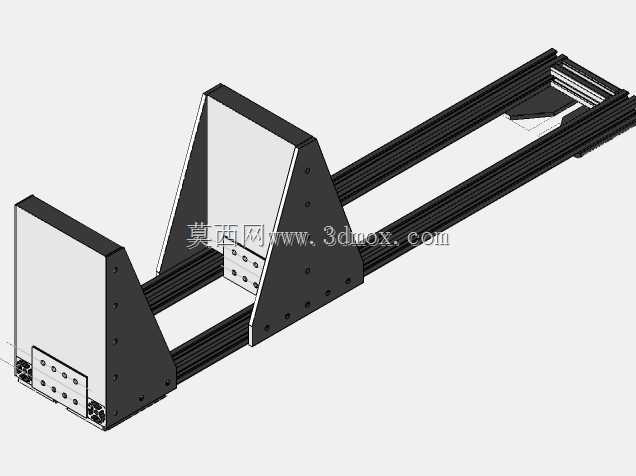

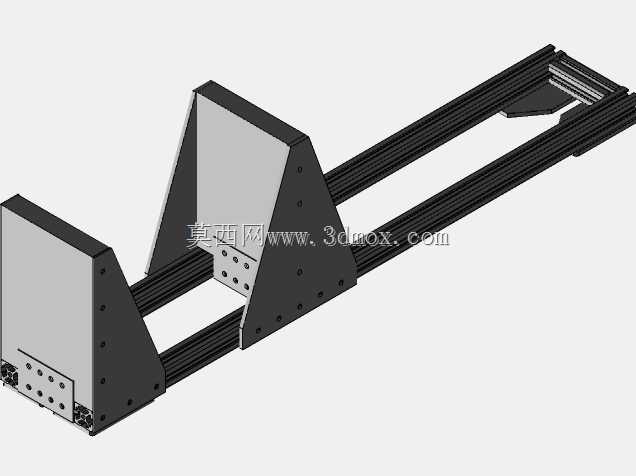

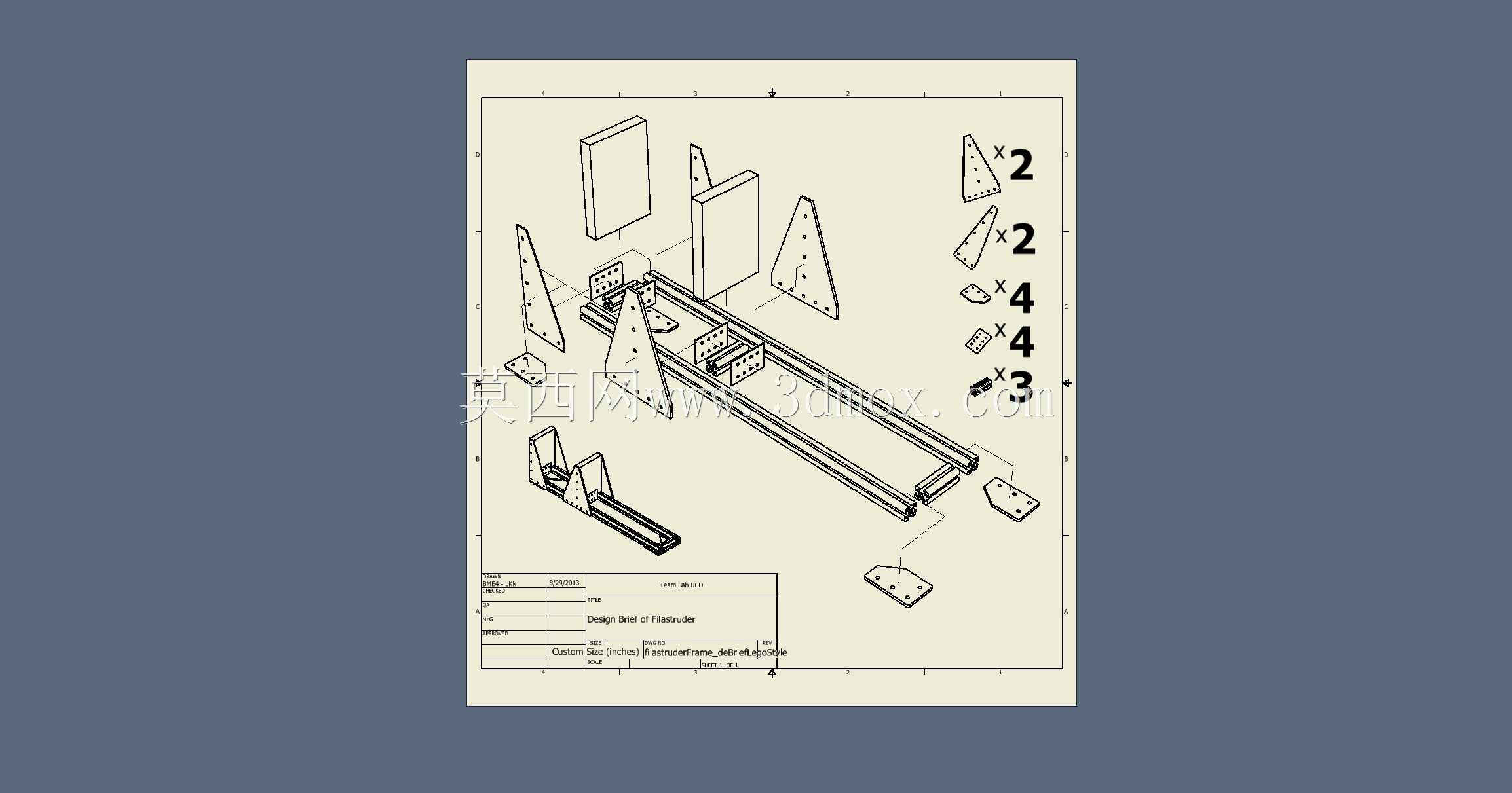

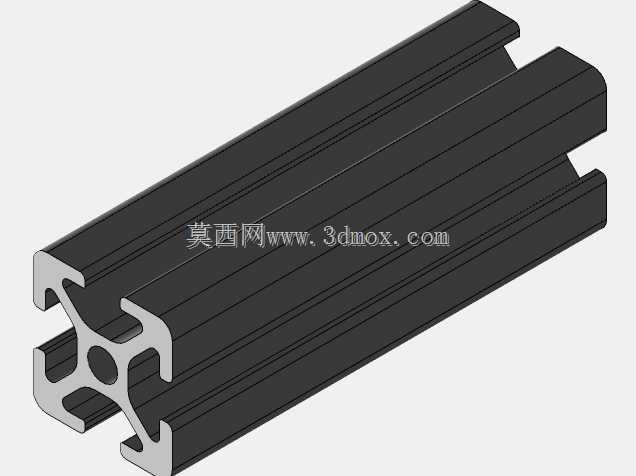

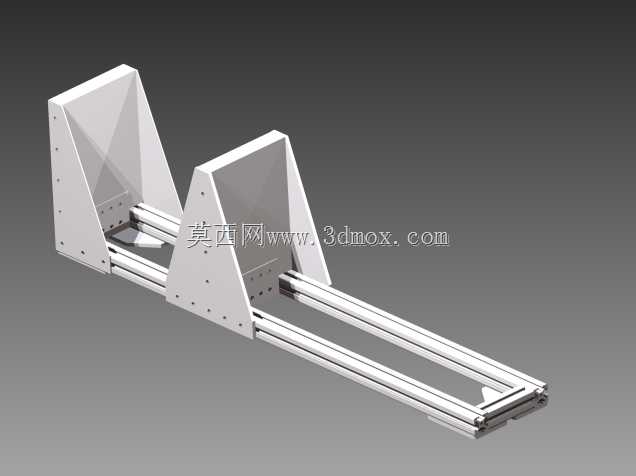

该支撑框架主要面向桌面级长丝挤出类设备的实验室搭建场景，适配以ABS、PLA颗粒为原料的低成本长丝生产设备，可在高校实验室、创客空间、小型耗材试制工坊等场景中使用，解决这类小型挤出设备无标准化安装载体、运行时易晃动移位、部件排布杂乱的问题，为设备提供稳定的安装基准与规整的排布空间。框架主体采用20系列铝型材搭建，这类铝型材自重较轻、拼接灵活，无需复杂焊接工艺即可完成组装，后期调整部件位置、拓展附加功能也十分便捷，适配实验室场景下频繁调整设备布局、迭代试制方案的使用需求。框架的核心安装区域预留了挤出主机、送料组件、冷却导丝结构、收卷单元的安装位，所有安装点位均采用标准T型槽固定方式，可兼容市面常见的标准紧固件，无需额外定制异型连接件即可完成大部分部件的装配。配套的安装板件采用1.5毫米厚度铝板加工，单块板件尺寸控制在5英寸宽、6英寸长的范围内，板件上预加工了对应安装孔位，分别用于承托电控模块、导丝轮组、冷却风道等附属部件，不同孔位的位置经过反复校准，可保证长丝从挤出端输出后，沿直线路径进入冷却、收卷环节，避免长丝因路径偏移出现弯折、直径不均的问题。框架整体设计充分考虑了开放式展示与安全防护的平衡，外围预留了透明防护板的安装槽位，日常运行时可加装防护板避免人员误触高温挤出部件，参观展示时也可快速拆卸防护板，直观展示设备的运行逻辑与机械结构。框架底部预留了可调脚杯的安装接口，可根据放置台面的平整度调整支撑高度，保证设备运行时整体处于水平状态，避免因台面倾斜导致长丝收卷不齐、挤出压力波动的问题。框架侧边预留了走线槽位，可将设备的供电线路、信号线路规整收纳在型材槽内，避免线路杂乱缠绕影响设备操作，也能降低线路被运动部件剐蹭破损的安全隐患。整套框架在保证结构强度满足设备稳定运行要求的前提下，尽可能压缩了整体占用空间，可适配实验室有限的桌面摆放面积，同时所有外露型材端面均做了倒角处理，避免组装和使用过程中划伤操作人员。
