模块化管道拼接互动游戏装置结构设计

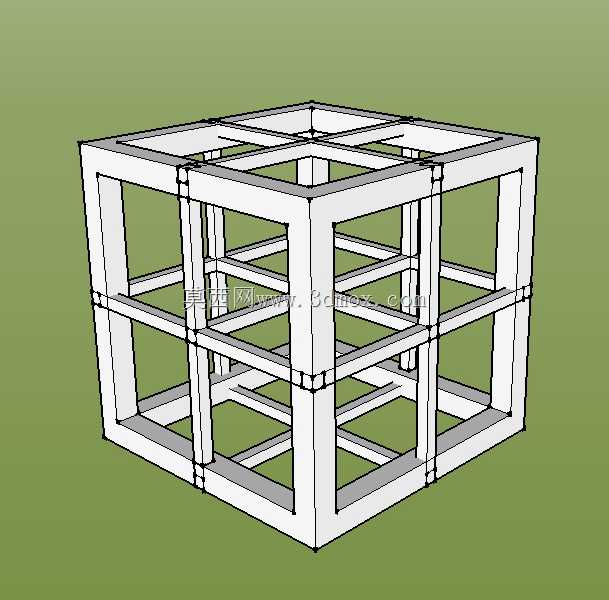

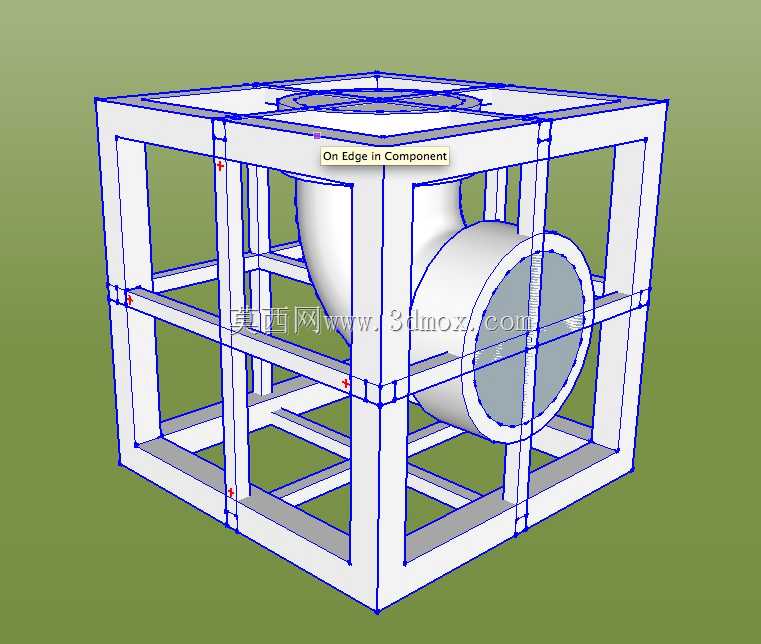

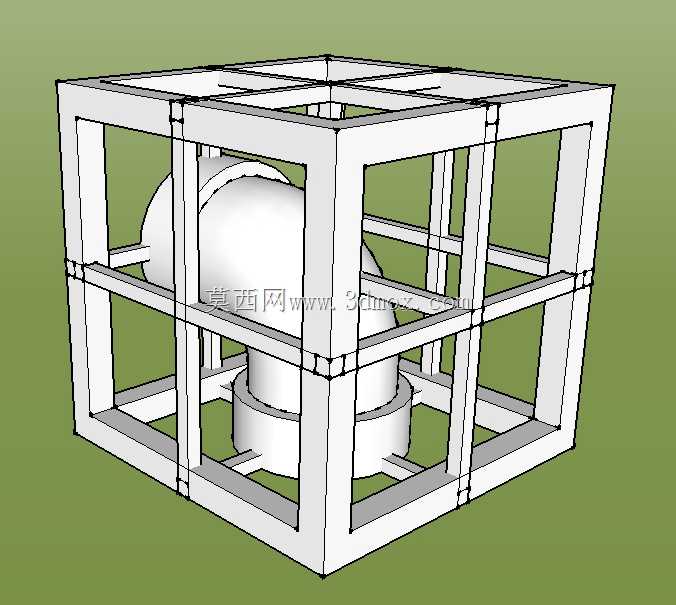

　　这套模块化管道拼接互动装置，核心面向科教展示、儿童互动体验场景设计，可应用于科技馆流体力学展区、青少年科创活动中心、儿童乐园益智体验区等场景，通过实体拼接操作让参与者直观理解管路连通、流体路径规划的基础逻辑，兼具科普展示与互动娱乐属性。装置采用分体式模块化框架设计，单组框架单元采用方管焊接形成立方体笼式结构，框架杆件采用等截面方钢型材，相邻框架单元的对接面预留定位销孔与快装卡扣接口，无需额外工具即可完成多单元的横向、纵向拼接组合，单组框架单元的外形尺寸控制在400mm见方，适配多数室内展陈区域的安装边界，底部框架单元预留M10规格的地脚安装孔，可直接固定于地面或展台上，避免互动过程中装置移位。框架内部的管道组件采用标准90°弯头、

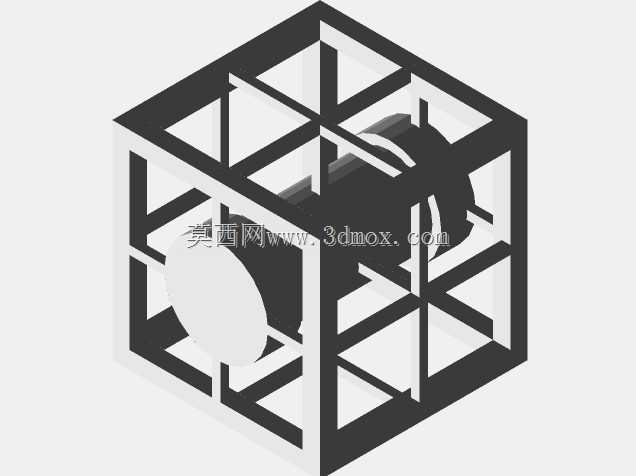

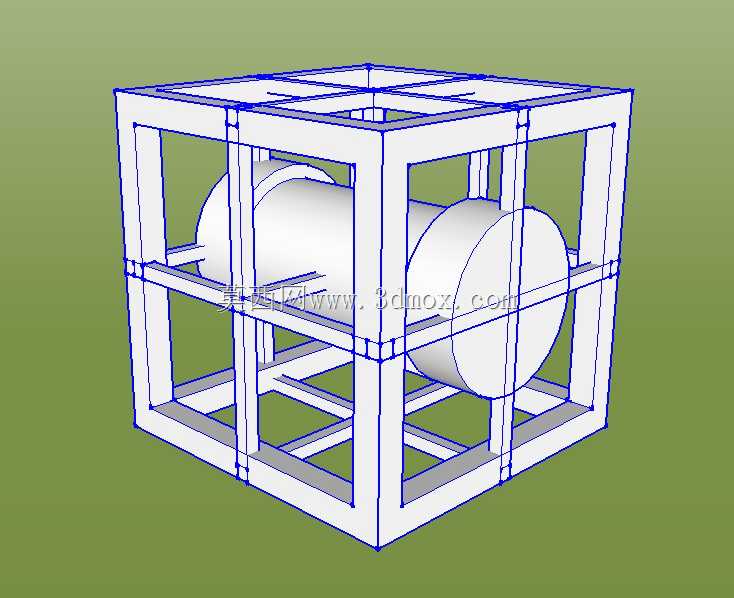

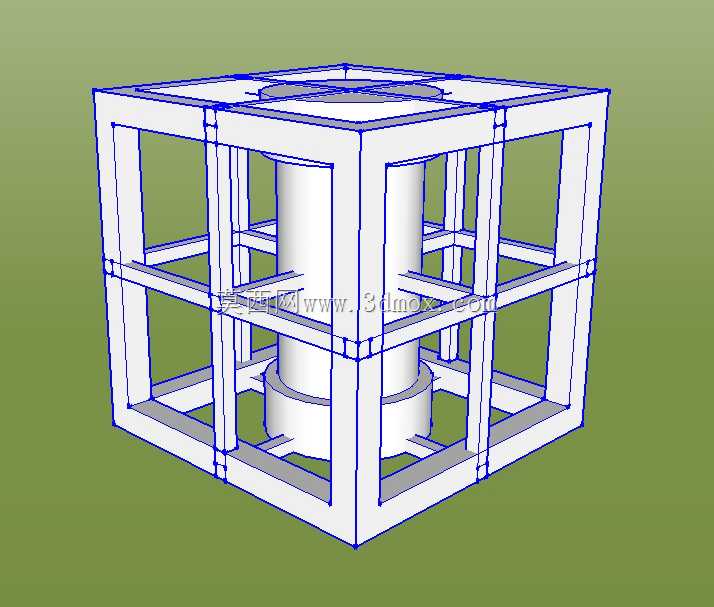

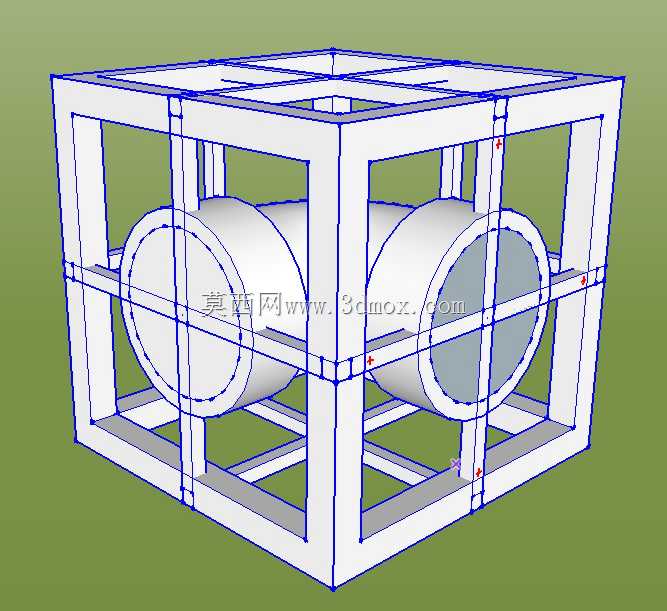

　　直通管段的标准化配置，所有管道接口采用统一的公称通径设计，管道外壁与框架内侧预留20mm的操作间隙，方便参与者在拼接过程中调整管道角度与位置，管道与框架之间采用弹性卡扣固定，既可以保证管道在框架内的定位稳定性，又能快速拆卸更换不同走向的管段，适配不同的拼接路径需求。设计过程中优先考虑互动操作的容错性，所有框架单元的对接面采用对称式定位结构，不存在方向识别门槛，参与者无需区分单元的正反方向即可完成拼接，管道组件的端部采用圆角过渡处理，避免互动过程中出现磕碰划伤的风险，框架杆件的表面做喷塑哑光处理，减少展厅灯光反射对参与者视线的干扰。从功能实现逻辑来看，装置的核心玩法是通过排列组合不同框架单元的位置、调整单元内部管道的朝向，

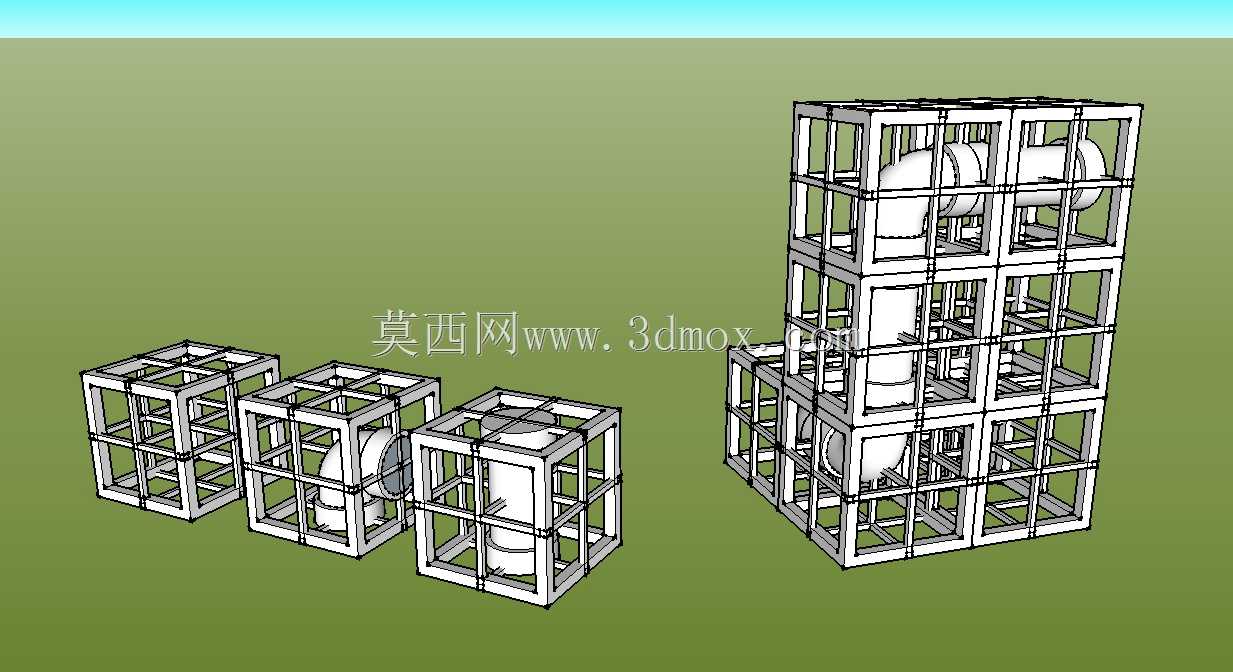

　　让流体从指定入口进入后，沿着拼接完成的管路从指定出口流出，过程中参与者需要不断调整单元排布与管道角度，排查管路断点、错接问题，最终形成完整的导流路径。整套装置的结构冗余度充足，框架单元可根据展陈场地的实际大小灵活增减数量，既可以组合成小型桌面级互动装置，也可以扩展为大型落地式展项，管道组件可根据科普需求替换为透明材质，方便参与者观察内部流体的流动状态，也可在管道内部加装小型叶轮、流量传感器等配件，实时反馈管路的连通状态，增强互动过程的反馈感。在安装适配层面，整套装置的所有组件均采用轻量化设计，单组框架单元重量控制在8kg以内，两名现场工作人员即可完成整体组装与位置调整，装置的总高度在多层拼接时不超过1.8m，

　　符合室内展陈的安全高度要求，相邻拼接单元的对接间隙控制在2mm以内，保证管道对接时的同轴度误差不超过1mm，避免出现流体渗漏或者管路卡滞的问题。框架结构的受力经过校核，三层堆叠时底层框架的最大形变不超过0.3mm，不会出现框架变形导致管道错位的情况，所有外露的结构边角均做R3以上的圆角处理，符合互动类展项的安全设计规范。
