跨河悬索桥梁结构三维设计作品

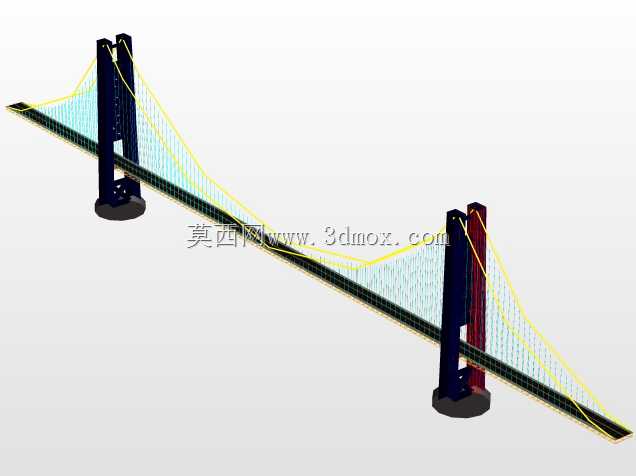

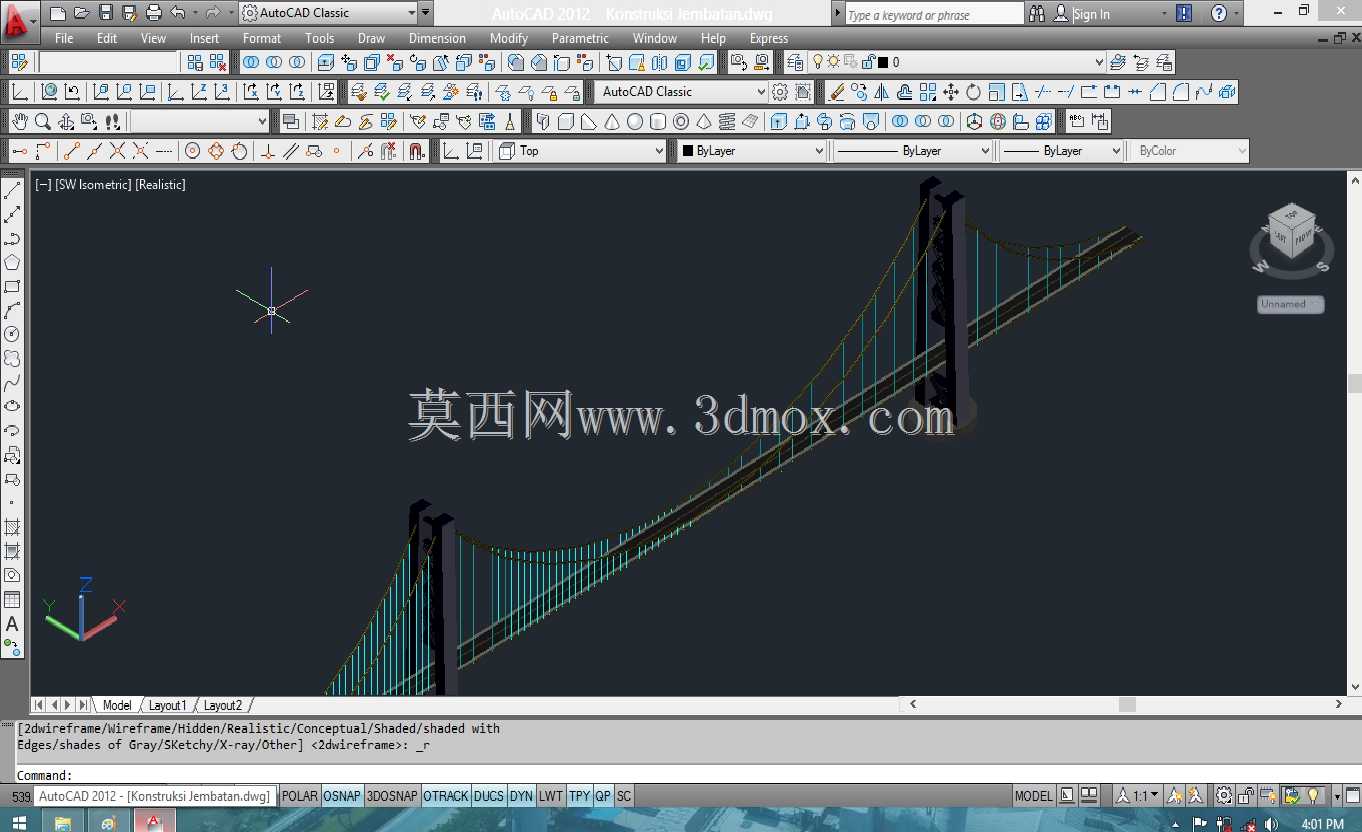

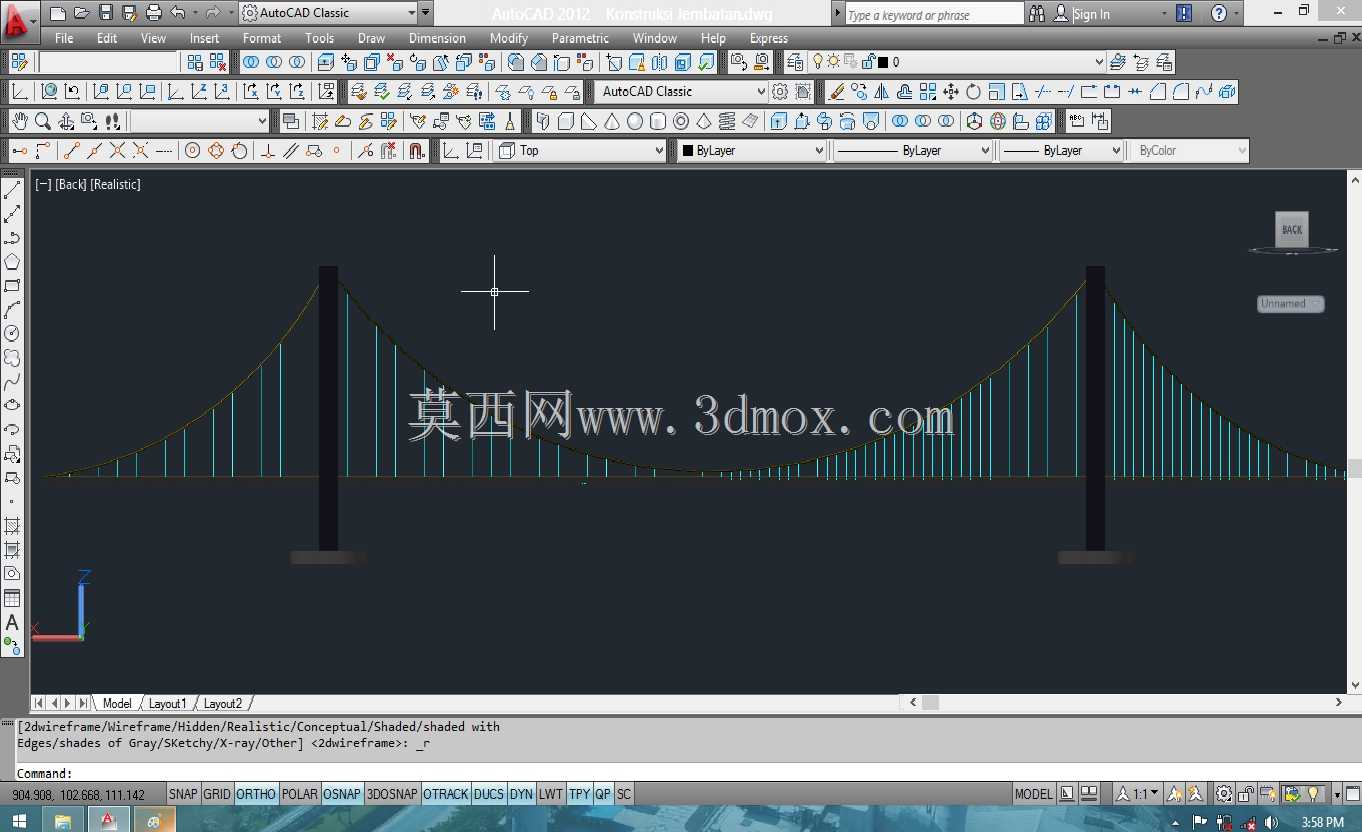

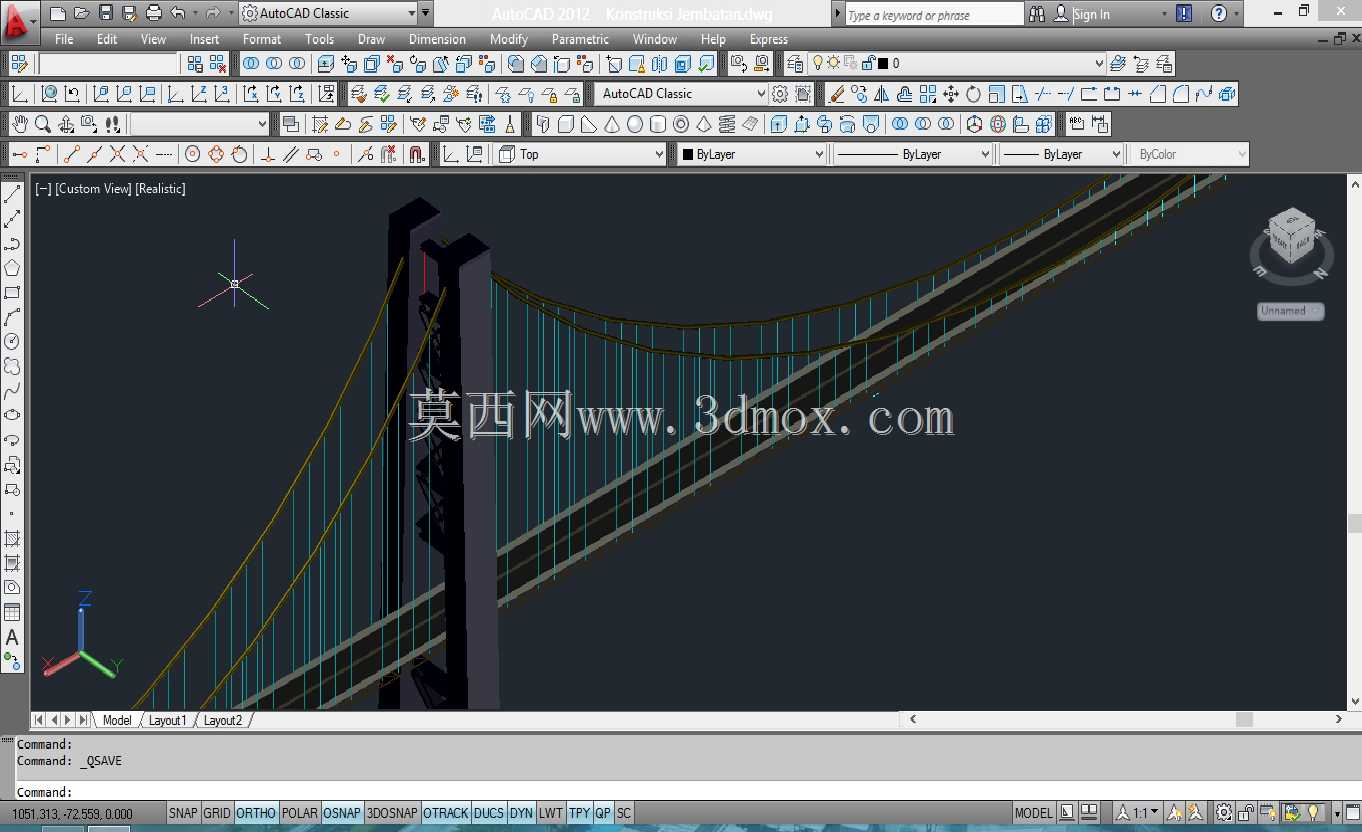

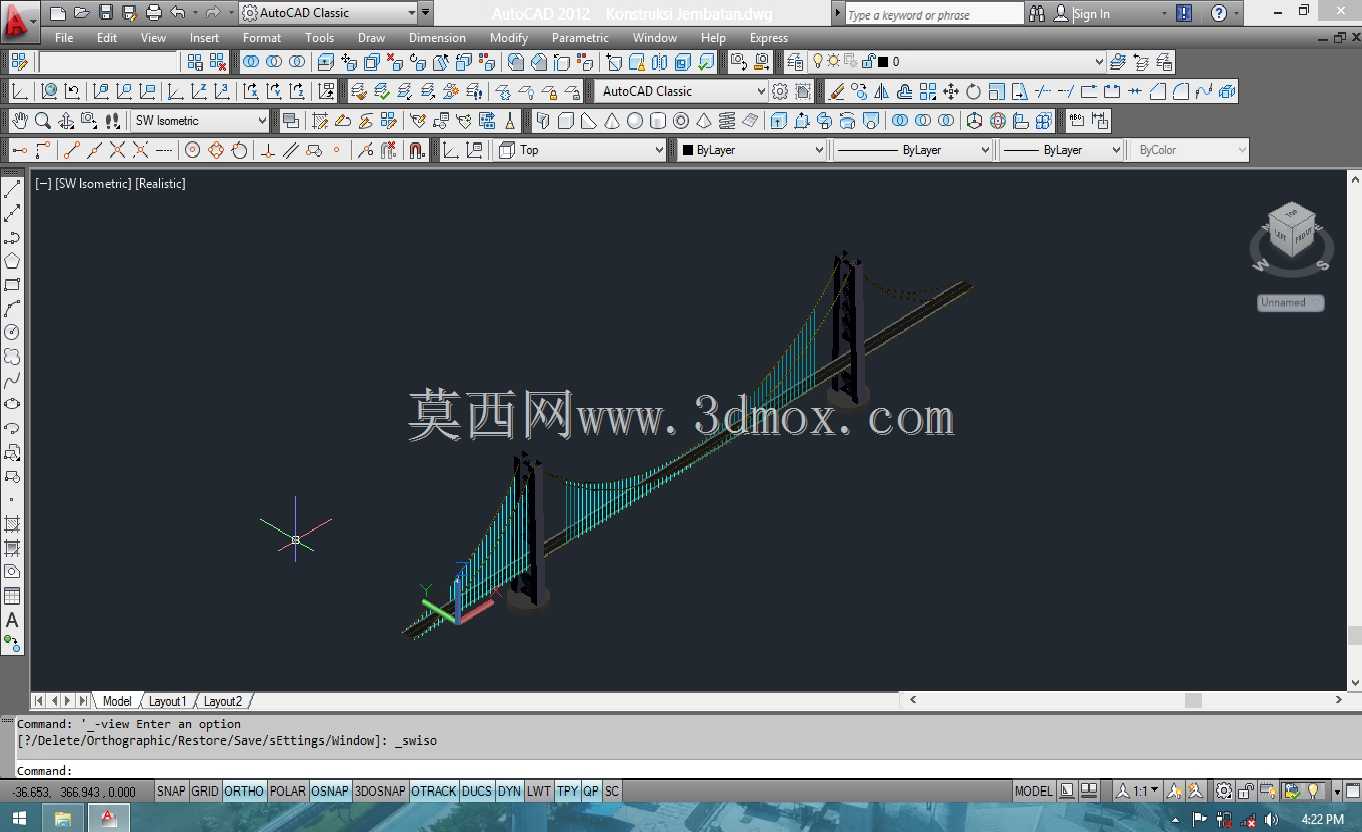

该悬索桥三维结构模型，主要面向区域跨河交通连通场景设计，可服务于城镇短途通勤、小型客货车辆通行的交通基建项目前期方案推演环节，也可作为桥梁工程教学、结构受力模拟的具象化参考载体。模型完整还原了悬索桥的核心受力体系，两侧直立式桥塔作为主要竖向承重构件，承担主缆传递的全部竖向荷载并传导至下部基础结构，桥塔采用矩形变截面设计，底部预留与承台衔接的安装边界，可适配不同地质条件下的基础锚固方案。主缆采用抛物线形垂度设计，匹配中小跨度跨河场景的受力最优形态，两端锚碇结构在模型中做了简化的受力传导示意，可清晰展示主缆拉力的传递路径；垂直布置的吊索按等间距排布，将桥面荷载均匀传递至主缆，吊索与主缆、桥面系的连接节点做了精细化还原，可直观呈现各构件的装配逻辑。桥面系采用纵横梁组合结构，两侧设置防护栏结构，预留了行车道铺装层的设计厚度空间，桥面宽度适配双向两车道的通行需求，整体跨径设定可覆盖百米级宽度的河道通行场景，两岸引桥衔接段在模型端部做了接口预留，可根据实际场地条件延伸衔接道路结构。设计过程中优先考虑了结构受力的合理性，主缆垂跨比参考常规中小悬索桥的成熟参数设定，既保证缆索受力处于合理区间，也控制桥塔的建设高度，降低施工阶段的作业难度；桥塔的横向连接构件做了等比例还原，可增强桥塔整体的抗侧移刚度，应对河谷区域常见的横向风荷载影响。模型各构件的装配边界清晰，桥塔底部、锚碇位置、桥面端部均预留了明确的安装对接基准，可直接导入受力分析软件开展静载、动载模拟，也可用于项目汇报阶段的方案可视化展示，帮助非专业受众快速理解桥梁的整体构造与通行逻辑。
