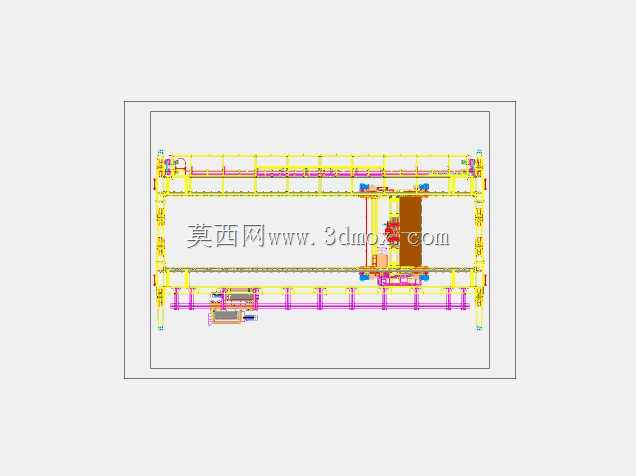

OTC输送线双层框架输送机构设计

该套输送机构主要面向车间自动化产线的跨工位物料转运场景，适配规整箱体类、工装托盘类工件的长距离循环输送需求，常见于家电装配、电子元器件组装、小型汽配零部件加工等离散制造产线中，承担不同工序工位间的工件自动流转功能，可替代传统人工转运模式，大幅降低产线物流的人力投入，同时减少人工搬运过程中出现的工件磕碰、转运节拍不稳定等问题，保障整条产线的生产节拍一致性。从功能特性来看，该机构采用双层并行输送的结构设计，上层输送线可承载待加工工件沿产线方向正向输送至各个装配工位，下层输送线可将空置工装托盘反向回流至上线工位，实现工装载体的自动循环利用，无需额外安排专人回收托盘，有效压缩产线的辅助作业时长。整套框架采用工业铝型材拼接搭建，兼顾结构强度与组装灵活性，可根据现场车间的实际布局调整单段输送段的长度，适配不同跨度的车间安装空间。设计过程中优先考虑了设备的安装边界与维护便利性，整体框架的横向宽度预留了足够的安全操作间隙，两侧预留的安装位可灵活加装光电传感器、阻挡气缸、定位机构等功能组件，满足不同工序对工件停止、定位、转向的个性化需求；输送面的高度设计匹配常规人工操作工位与自动化机械手的取放料高度，无需额外增设增高或降低转接台，可直接对接上下游的加工设备、检测设备。输送导轨采用标准线性导轨搭配同步带传动结构，运行过程噪音低、传动平稳，可适配每分钟0-15米的可调输送节拍，能根据产线的实际生产效率灵活调整运行速度；框架底部设置可调式支撑脚座，可适应车间地面存在的微小高度差，保障整套输送机构安装后处于水平状态，避免工件输送过程中出现偏移、卡滞问题。双层结构的中间预留了充足的布线空间，可将传动电机、传感器线缆、气路管路全部收纳在框架内部，既避免管线外露带来的安全隐患，也让整套设备的外观更加整洁规整，适配现代化洁净车间的现场管理要求。
