散货码头堆垛输送设备结构设计

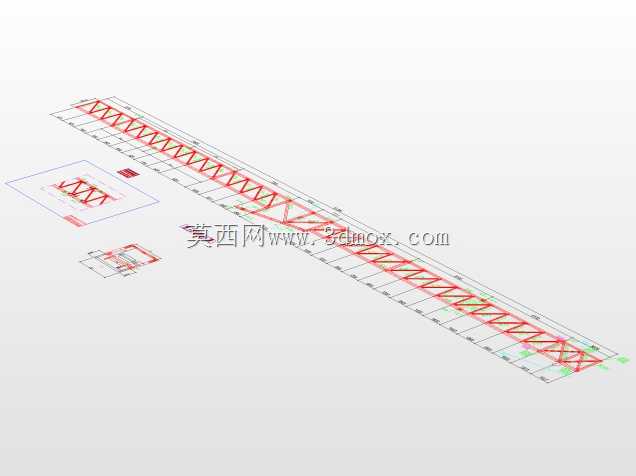

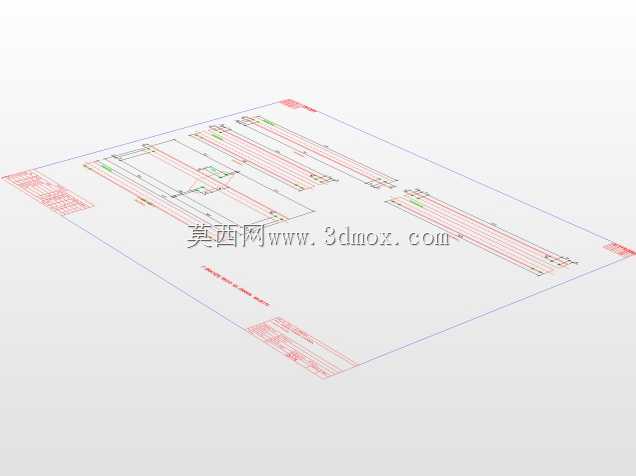

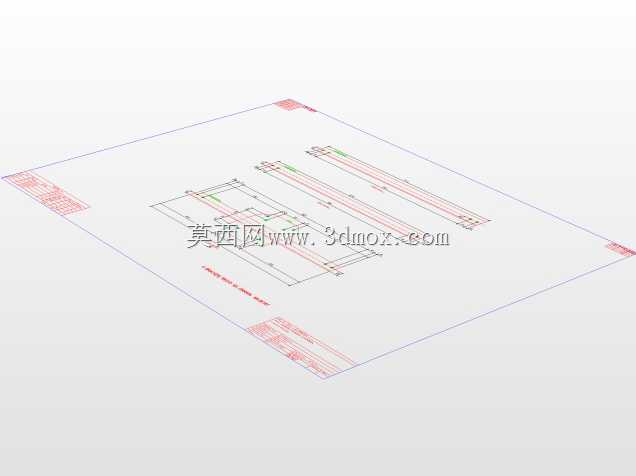

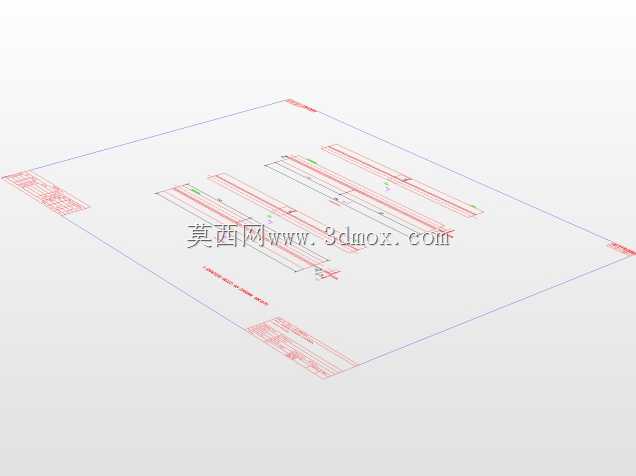

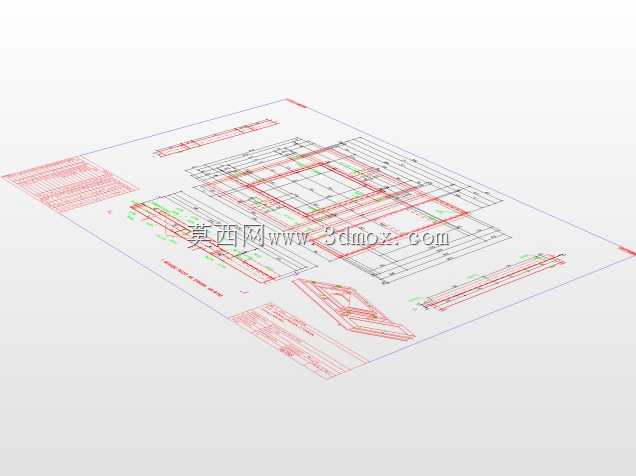

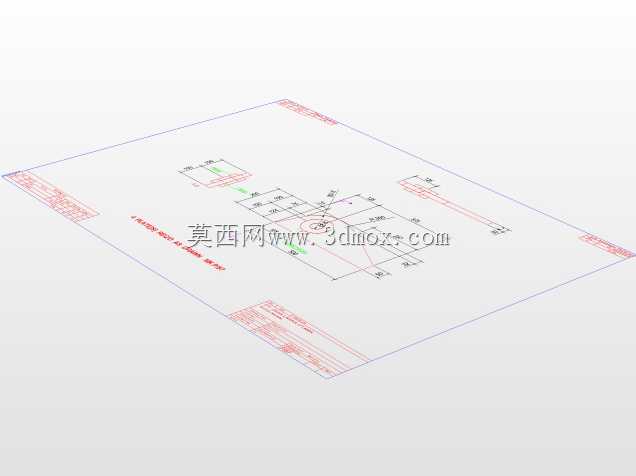

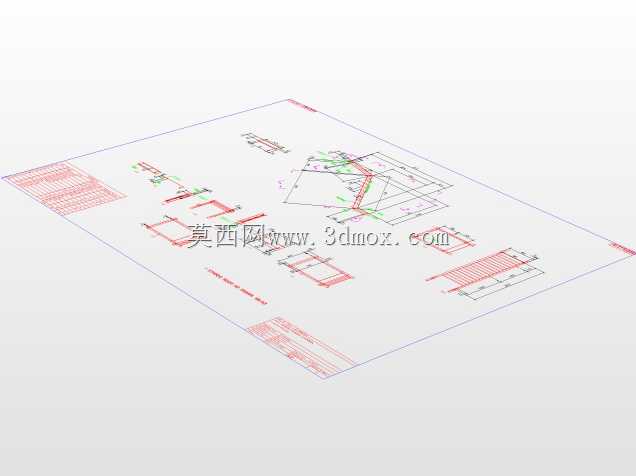

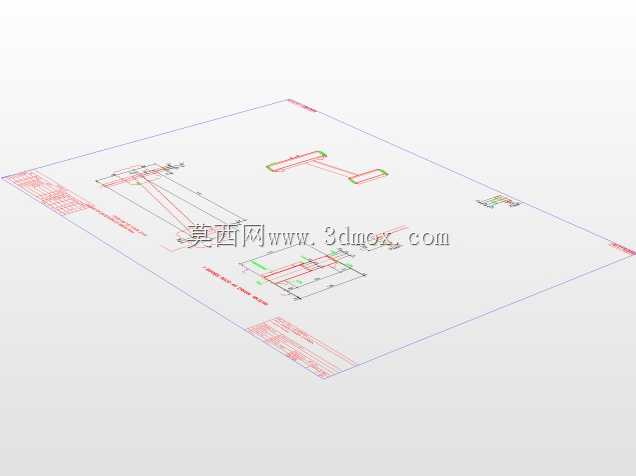

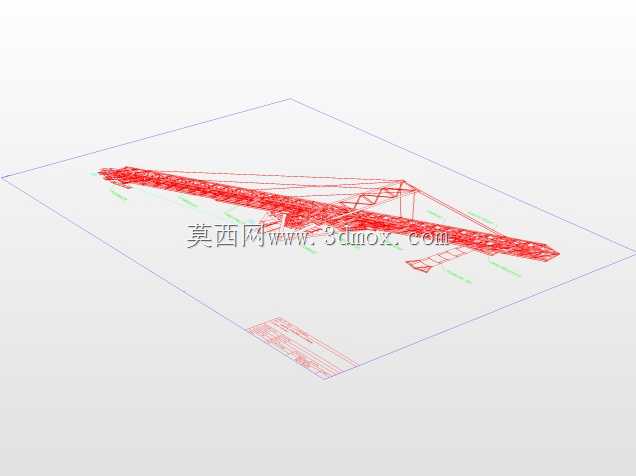

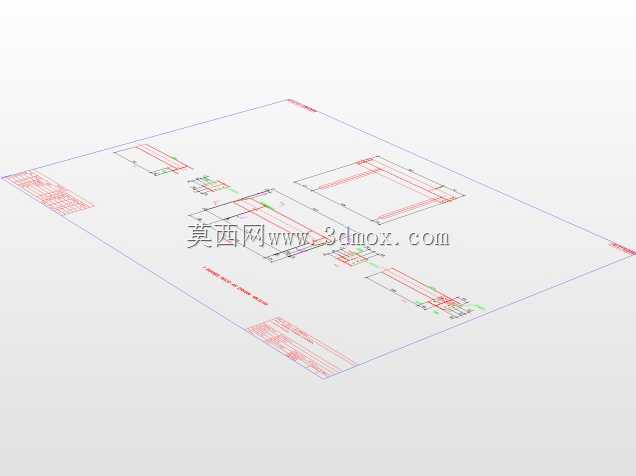

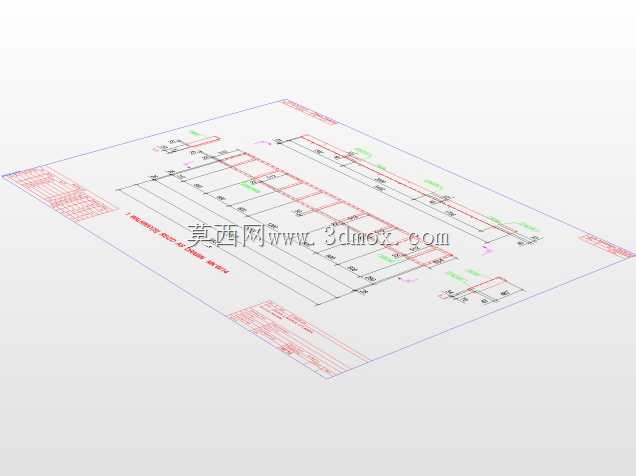

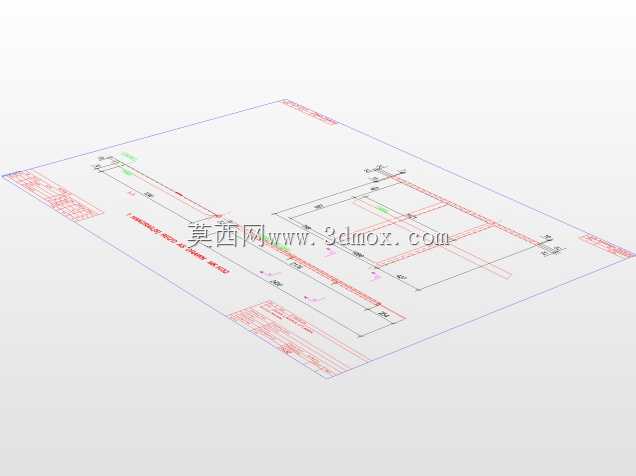

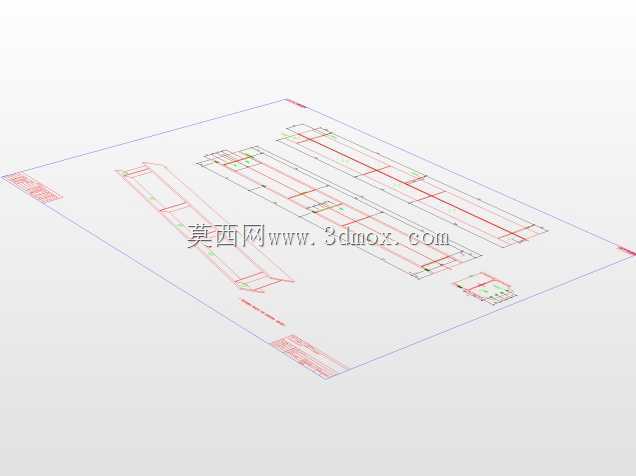

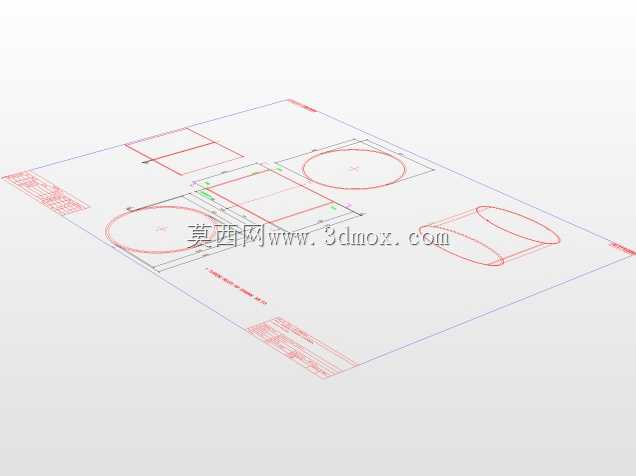

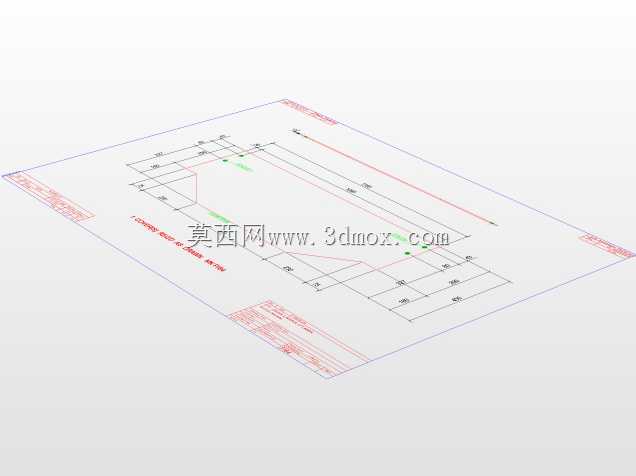

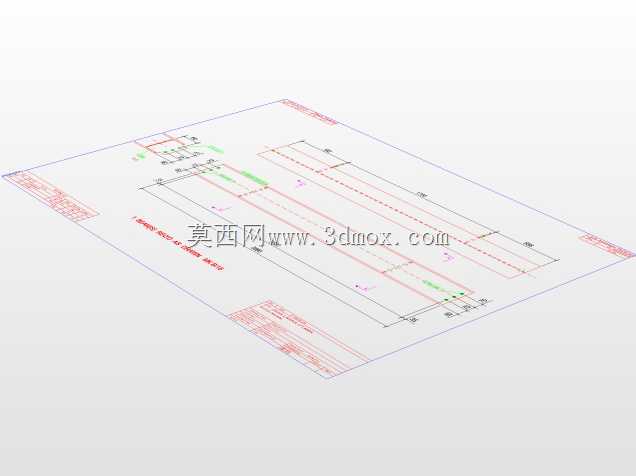

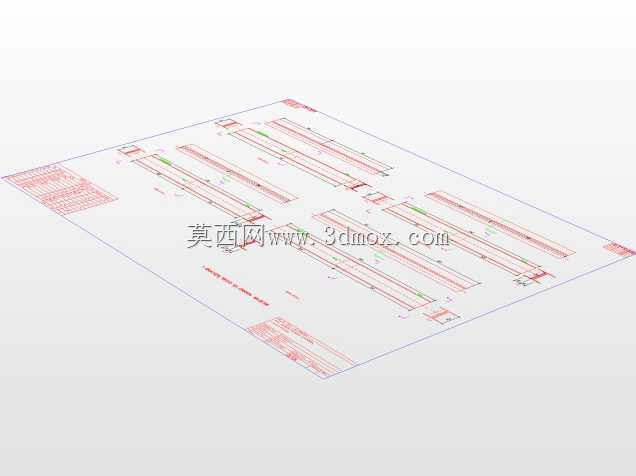

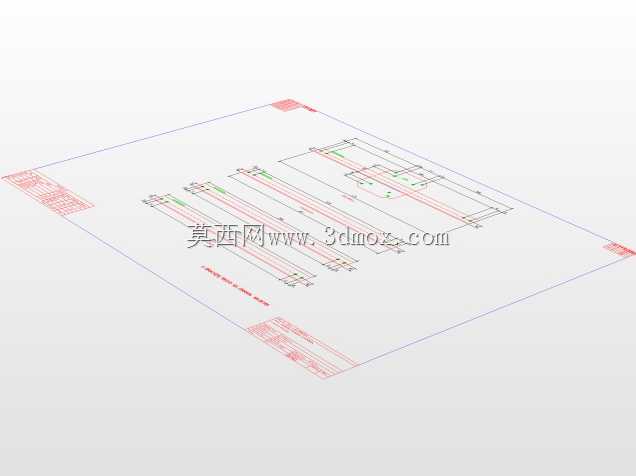

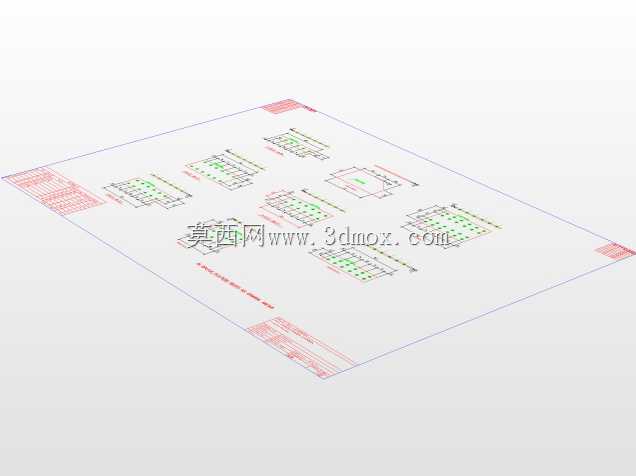

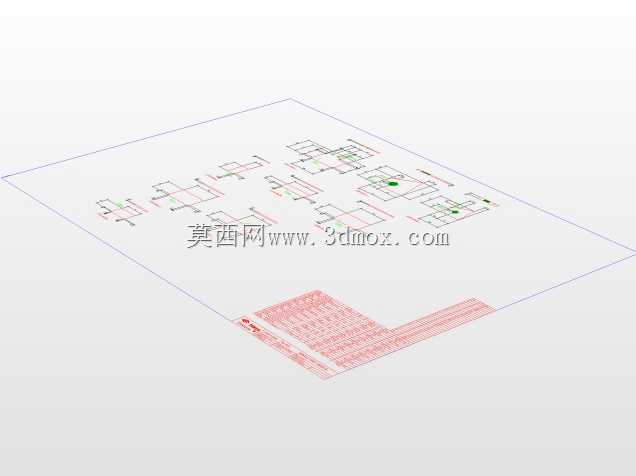

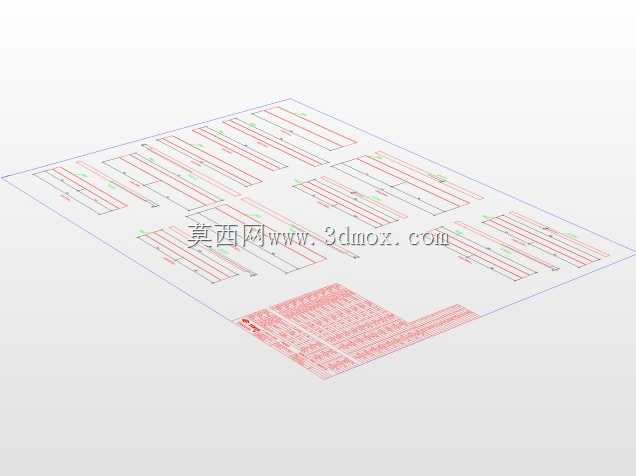

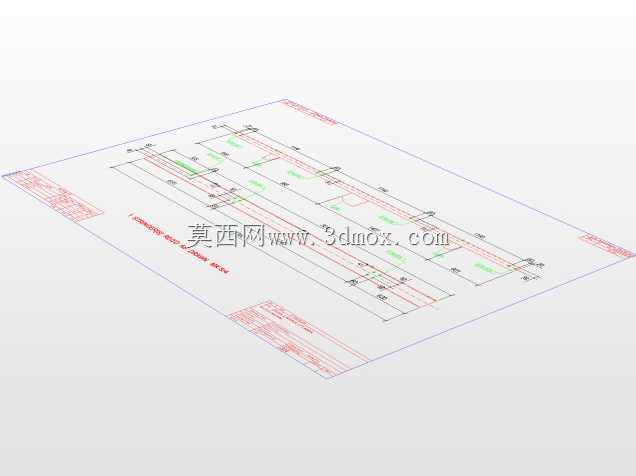

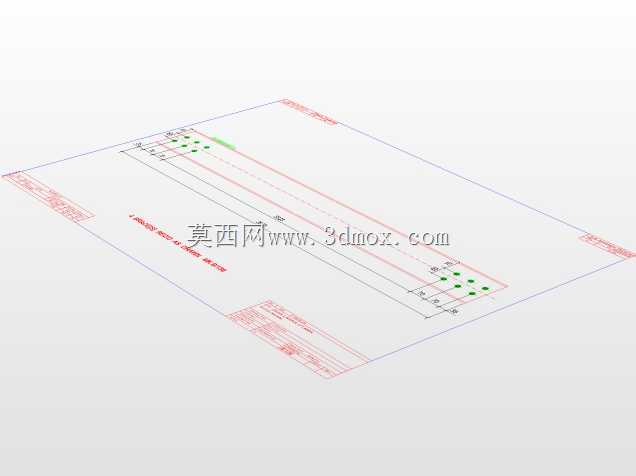

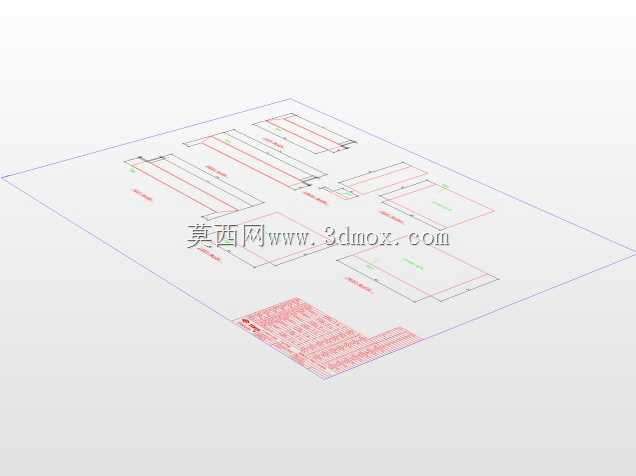

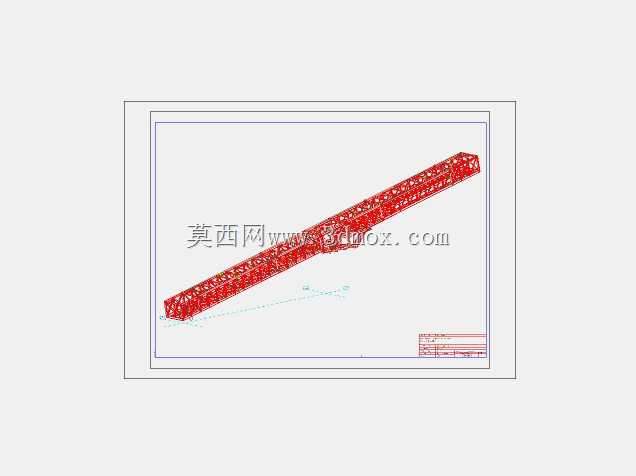

该设备主要应用于内河及沿海散货码头的驳船装载作业场景，可衔接后方堆场散料出料端与停靠驳船的货舱区域，解决传统散货装船过程中堆料不均、物料落点偏移、驳船配载偏差的实际作业痛点，适配煤炭、砂石、粮食等大宗散货的连续装船输送作业，可在码头前沿有限的作业空间内完成散料的水平输送与定点堆垛作业，减少装船过程中的物料撒漏与二次转运成本。设备整体采用长距离水平架体结构设计，架体两侧设置立桩式支撑结构，可根据码头前沿的水位落差与驳船型深调整支撑高度，适配不同吃水深度的驳船停靠作业需求，架体的输送面采用多段平行托辊组排布，可承载大密度散料的连续输送载荷，托辊组的排布间距经过载荷校核，避免重载工况下输送带出现下垂跑偏问题。设备的设计过程中充分考虑码头作业的复杂工况，架体主体采用模块化分段设计，各分段之间采用法兰连接结构，便于运输进场后的快速拼装，同时可根据码头的实际岸线长度调整输送段的拼接数量，灵活适配不同规模的码头作业需求。设备的堆垛功能通过架体末端的可调溜料结构实现，溜料结构可沿架体横向做一定范围的位移调整，配合驳船的缓慢移位，可将散料均匀堆放在货舱的不同区域，避免单点位堆料造成的驳船偏载问题，同时溜料结构设置有挡料边，可减少散料下落过程中的扬尘与撒漏。设备的安装边界充分考虑码头前沿的预留空间，架体的支撑立桩可直接固定在码头前沿的预埋基础上，不需要额外搭建大型支撑平台，设备的输送面高度预留足够的安全距离，可避让码头前沿的系缆桩、防撞设施等原有配套结构，同时架体的侧边预留有检修通道，便于日常作业过程中的巡检与易损件更换。设备的驱动端设置在架体的后方陆侧位置，可避免码头潮湿盐雾环境对驱动部件的侵蚀，驱动单元采用减速电机直连的传动结构，传动效率高且维护便捷，输送带采用耐磨防滑的工业输送胶带，可适应散料的摩擦冲击，延长易损件的更换周期。在实际作业过程中，该设备可与后方的堆场出料皮带机无缝衔接，散料从堆场出料后直接进入该输送设备，通过水平输送后直接落入驳船货舱，全程不需要额外的转运机械介入，可大幅提升散货装船的作业效率，降低作业过程中的人力成本与物料损耗。
