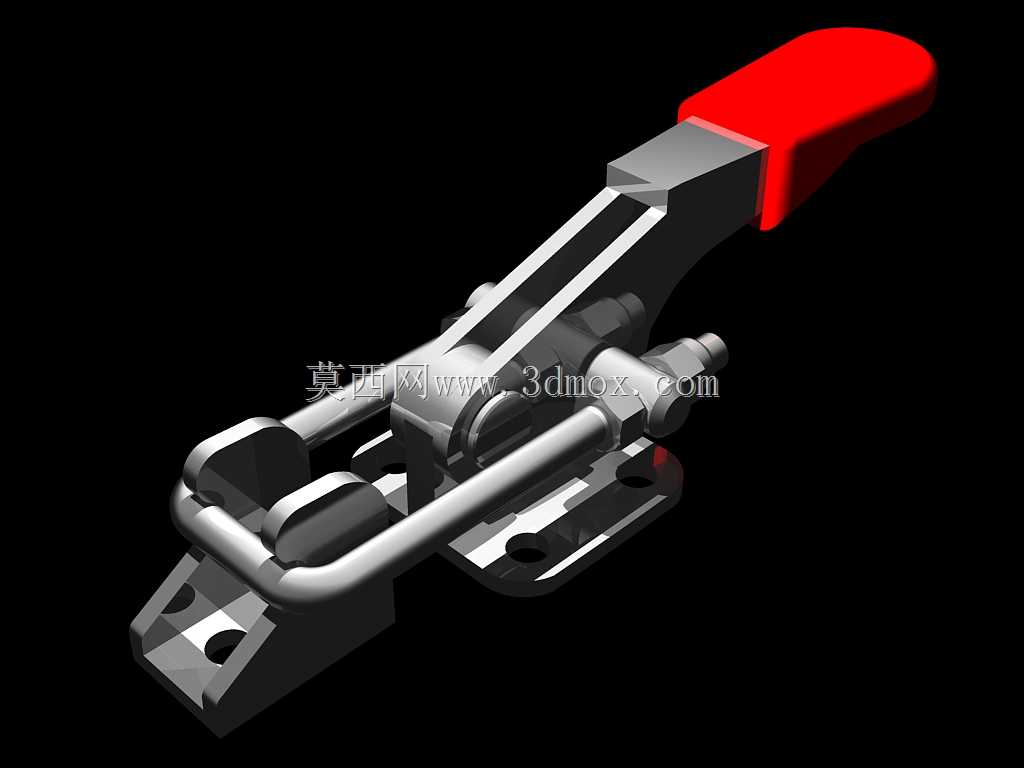

可调式搭扣型快速压紧锁具结构

这款搭扣式快速锁具是工业生产场景中应用极为广泛的压紧锁紧部件，常见于工装夹具工位、工业设备舱门、检测治具、仓储箱体、生产线周转工装等需要频繁开合且需要稳定压紧力的场景，相比传统螺纹锁紧结构，它无需借助额外工具，仅靠手动扳动操作手柄即可完成锁紧与解锁动作，单步操作耗时不足一秒，能够大幅提升工位操作的周转效率，降低操作人员的动作负荷。在实际使用过程中，它的核心作用是为两个对接的构件提供持续稳定的压紧力，既可以避免设备运行过程中因振动产生的松脱异响，也能保证对接面的密封性能，在焊接工装、装配治具场景中，还能通过恒定的压紧力避免工件装夹移位，保障加工或装配的尺寸精度。从功能特性来看，这款锁具采用杠杆力放大结构设计，操作人员仅需在手柄处施加很小的扳动力，经过连杆机构的力传递与放大，锁钩端即可产生数百牛的稳定拉紧力，锁止状态下机构处于力学死点位置，即便承受外部振动、冲击载荷也不会自行松脱，解锁时反向扳动手柄即可快速释放锁止力，操作顺畅无卡滞。同时锁体配备了可调式锁钩结构，可根据实际安装的对接间隙调整锁钩的有效扣合长度，适配不同厚度的对接法兰或安装面，补偿长期使用产生的磨损间隙，始终保持合适的压紧力度，避免压接过紧导致操作费力或是压接过松产生松旷。在设计思路上，这款锁具优先考虑了操作的人机工程性与长期使用的耐用性，操作手柄采用包覆式防滑结构，握持扳动时贴合手掌轮廓，即便操作人员佩戴劳保手套也能稳定施力；主体受力构件采用高强度金属材质一体成型，铰接位置采用销轴连接，配合间隙控制合理，长期反复扳动也不会产生明显的旷量，锁体底座设计为多安装孔位的平板结构，可通过螺栓直接固定在安装基体上，不需要额外加工复杂的安装槽位。从安装边界来看，锁体整体结构紧凑，锁紧状态下整体外廓无突出的尖锐棱角，不会对操作人员造成剐蹭风险，安装时仅需要在固定基体上对应底座孔位加工螺纹孔或是穿过螺栓的通孔，在对接构件上对应锁钩位置安装配套的挂扣座即可，不需要对原有设备结构做大规模改动，适配性极强；锁具解锁状态下手柄向上抬起，锁钩随连杆动作脱离挂扣座，可实现两个对接构件的完全分离，满足舱门完全开启、工件完全取放的使用需求，锁紧状态下手柄下压贴靠锁体主体，不会额外占用操作空间，适合在空间局促的工装设备内部安装使用。
