重载平板固定式万向脚轮总成结构设计

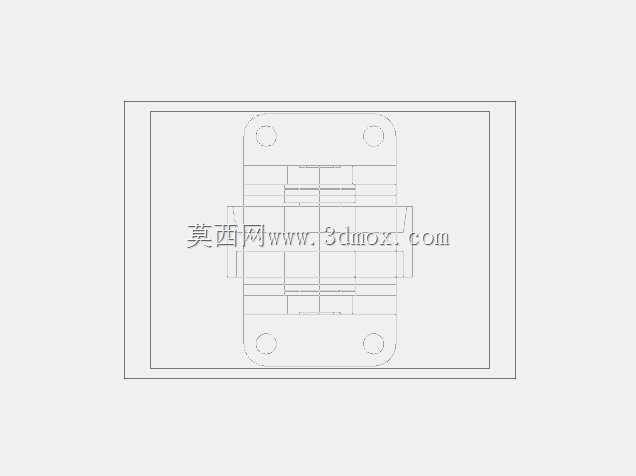

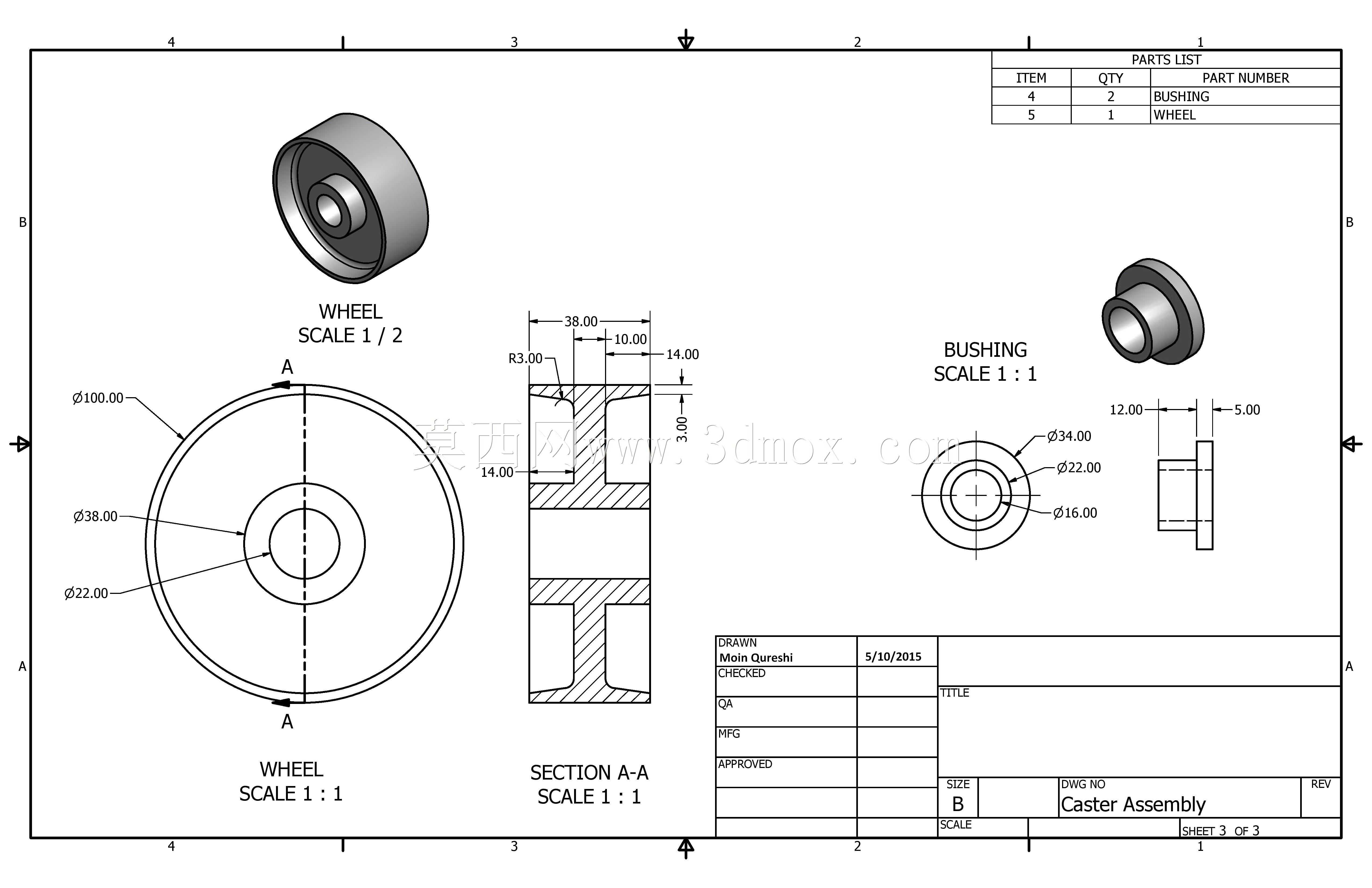

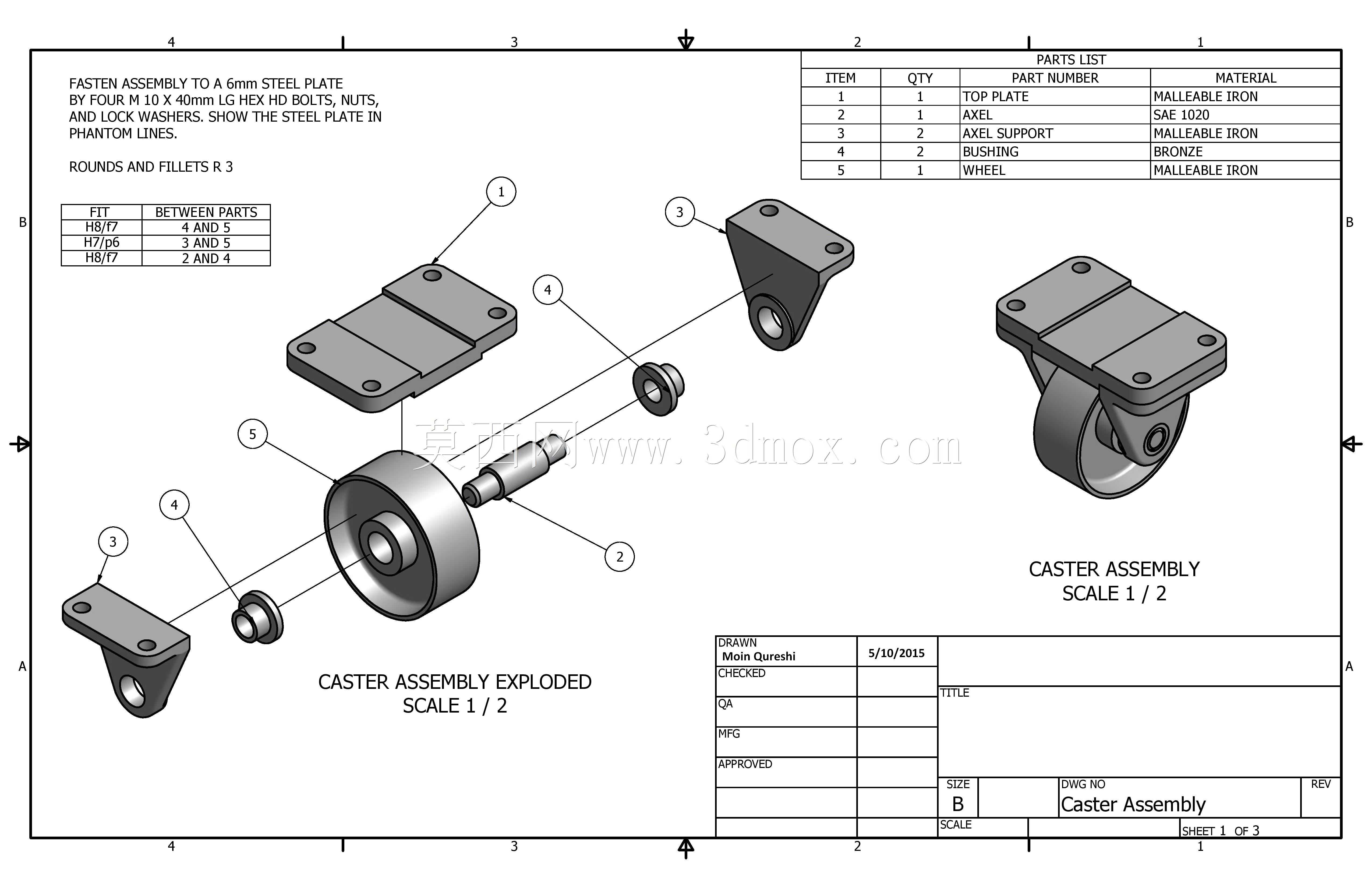

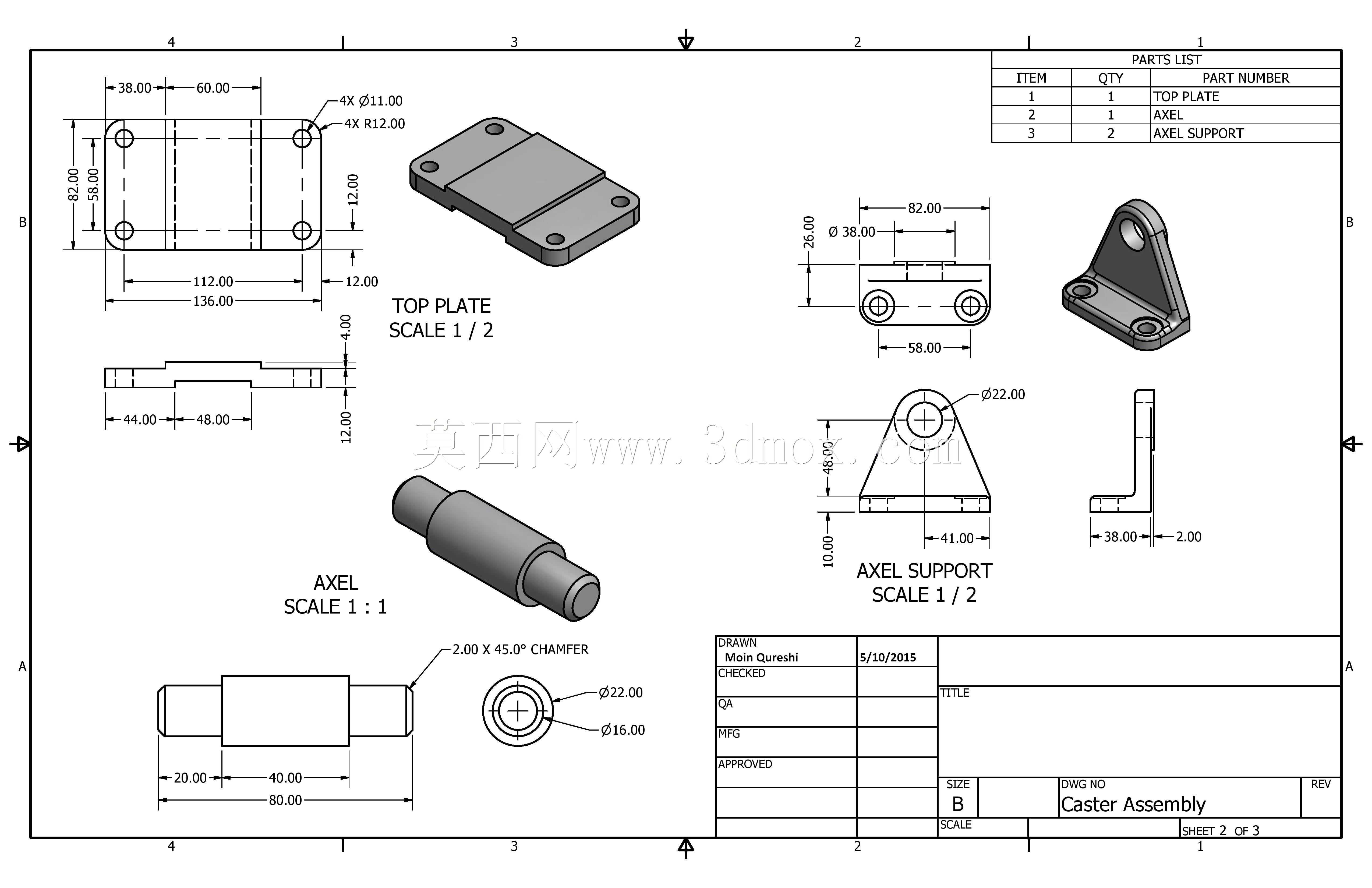

这款脚轮总成是工业场景中实现设备灵活移位与稳定支撑的核心五金部件，广泛应用于仓储货架、工业工作台、轻型自动化设备、移动工装架、物流周转台车等需要频繁调整摆放位置的承载设备上，能够在平整硬质车间地面、环氧地坪、硬化水泥地面等常规工业场地顺畅完成转向与直行移动，有效降低设备移位时的人力投入，提升车间内工位调整、物料转运的作业效率。该脚轮采用平板式顶部安装结构，安装板为方形带沉孔设计，可通过螺栓直接与设备底部的安装基面贴合固定，安装接触面平整，受力均匀，不会出现局部应力集中导致的安装板变形问题，适配绝大多数底部带平整安装面的工业设备，无需额外设计转接安装结构，降低设备端的配套设计成本。整体结构采用模块化拆分设计，包含顶部安装板、转向支架、轮轴、衬套、滚轮五个核心组成部分，各部件之间通过标准紧固件连接，后期维护更换易损件时无需整体拆卸脚轮，仅需针对性更换磨损的滚轮或衬套即可，大幅降低设备全生命周期的维护成本。转向支架采用可锻铸铁材质，具备优异的抗冲击性能与结构强度，在设备启停、转向或经过微小地面凸起时，能够承受瞬时的侧向冲击力与径向载荷，不会出现支架断裂、变形的问题，保障脚轮在额定载荷下的长期使用可靠性。滚轮采用可锻铸铁材质，轮面为平整圆柱面设计，滚动过程中与地面接触面积均匀，滚动阻力小，直行过程中不会出现跑偏、卡滞的问题，同时铸铁材质的滚轮具备优异的耐磨性能，长期使用不会出现过度磨损导致的轮径失圆问题，适配工业场景下高频次移动的使用需求。轮轴与支架、滚轮之间设置有青铜材质衬套，能够有效降低转动过程中的摩擦系数，减少部件磨损，同时衬套具备一定的自润滑性能，无需频繁加注润滑脂即可保持顺畅转动，适配车间内多粉尘、少维护的使用环境。设计过程中充分考虑了安装边界与转动干涉问题，转向支架的转动半径经过精准核算，当脚轮完成360度万向转向时，支架、滚轮均不会与设备底部的安装结构发生干涉，同时整体安装高度控制在紧凑范围内，不会过度抬升设备的整体重心，保障设备放置与移动过程中的稳定性，避免因重心过高导致的侧翻风险。装配时所有连接螺栓均配套防松螺母与锁紧垫圈，能够在设备移动产生的持续振动下保持连接紧固，不会出现螺栓松动导致的脚轮脱落、结构散架问题，所有棱边均做R3圆角处理，避免装配与使用过程中尖锐棱边划伤操作人员，符合工业五金件的安全设计要求。
