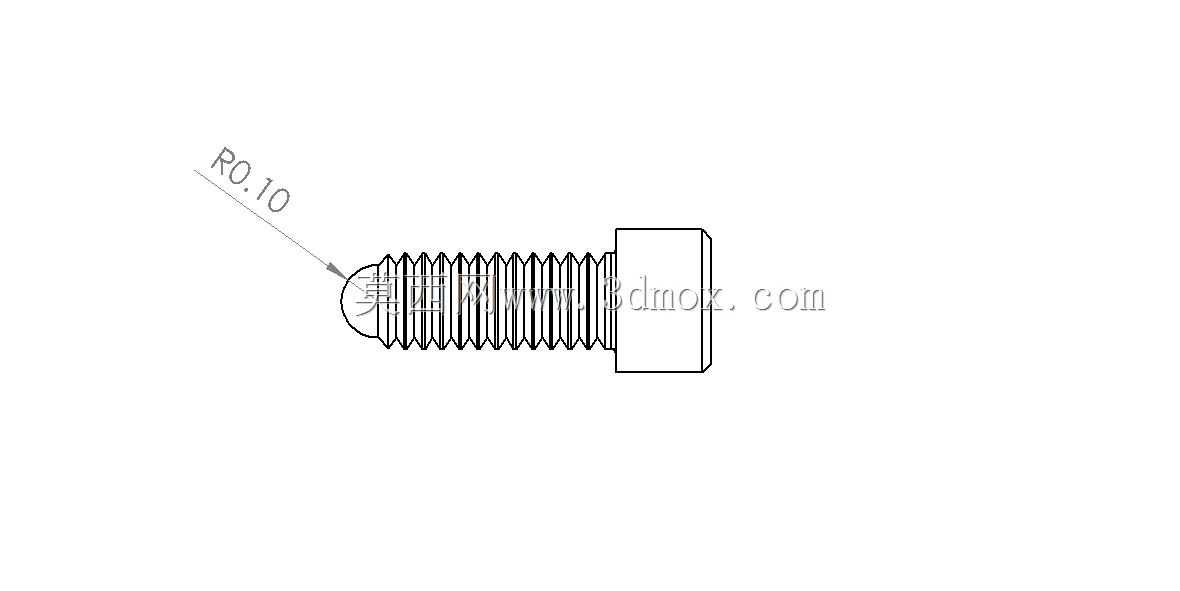

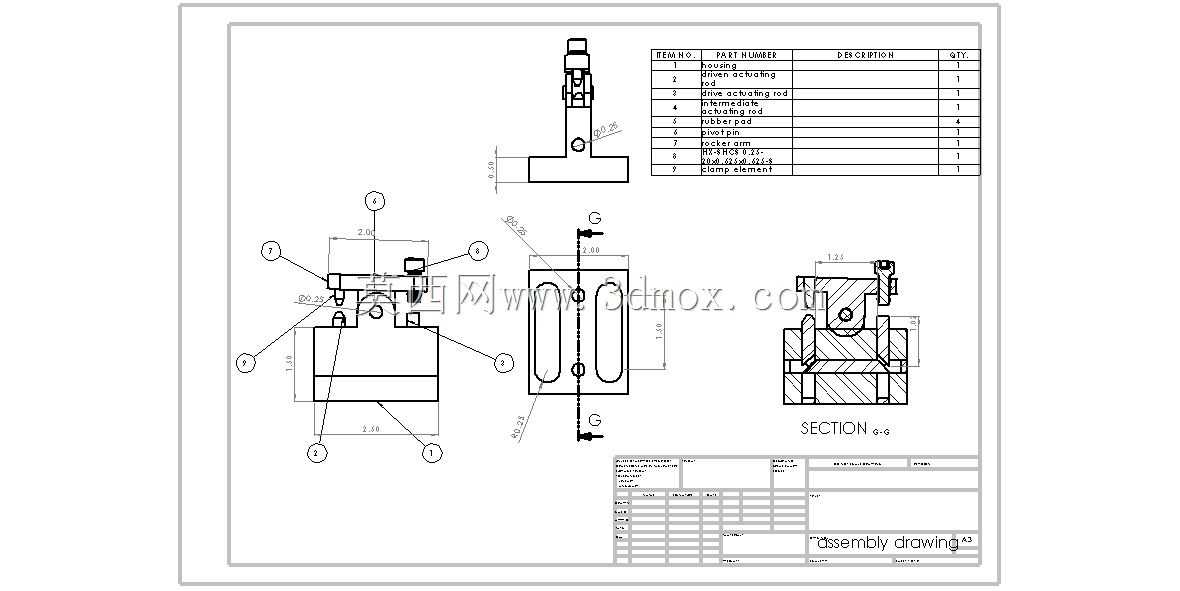

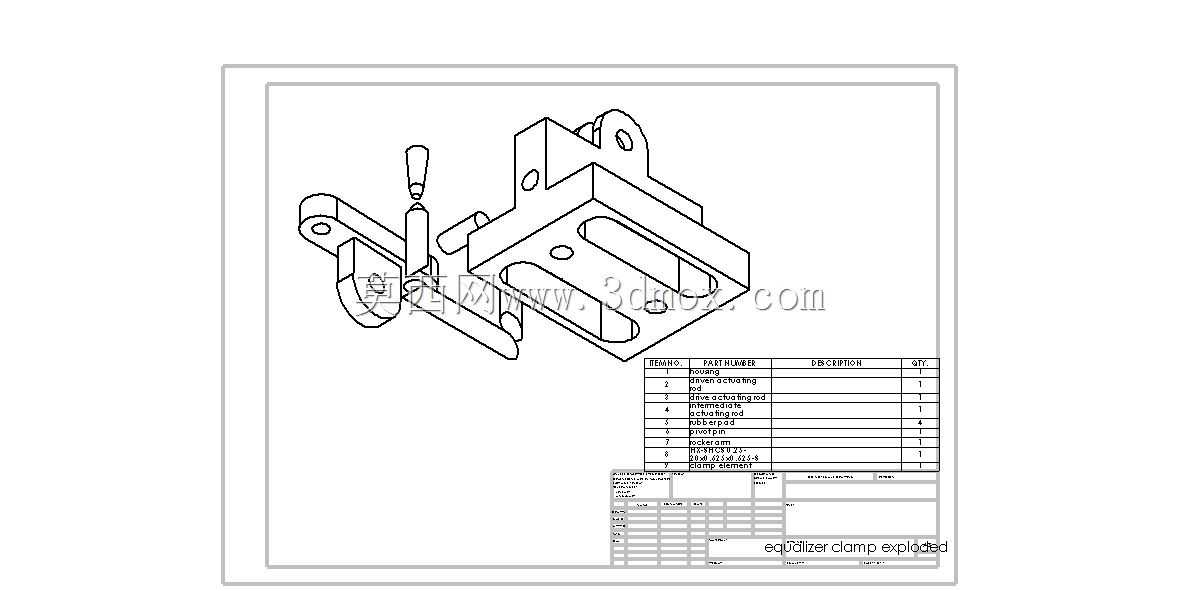

带R0.10球头端紧定螺钉结构设计

这款带球头端的紧定螺钉是机械装配领域常用的紧固定位零件，广泛应用于工装夹具定位、精密仪器部件锁止、小型机械组件轴向固定等场景，在需要实现无外露头部的紧凑空间紧固作业中，能够替代普通凸头螺钉完成部件间的相对位置锁定，避免螺钉头部突出对周边运动部件造成干涉，尤其适配平衡钳这类手动工具的内部调节结构装配需求，可实现钳口开度微调后的位置锁定，保障夹持作业时的受力稳定性。从实际用途来看，该螺钉依靠外螺纹与基体螺纹孔的旋合实现进给，端部R0.10的球头结构能够在抵接被固定零件表面时，减少对被抵接面的压痕损伤，同时在被固定件存在微小角度偏差时，球头弧面可自适应贴合抵接面，避免普通平端紧定螺钉抵接时出现的应力集中、接触面打滑问题，在频繁调节的工装场景下，能够长期保持可靠的锁止力，不会因为多次松紧调节出现端部磨损导致的定位失效。在功能特性设计上，该螺钉采用外六角驱动头部，相比一字、十字槽驱动结构，能够承受更大的拧紧力矩，适合需要较大预紧力的紧固场景，头部厚度与对边尺寸严格匹配通用扳手规格，操作人员可使用标准外六角扳手完成快速装拆，无需定制专用工具；螺纹段采用标准普通公制螺纹牙型，牙距均匀，螺纹表面粗糙度控制合理，旋合过程顺畅无卡滞，长期反复松紧也不会出现滑牙问题；端部球头的R0.10圆弧经过尺寸校验，既保证了足够的抵接接触面积，又不会因为圆弧过大导致定位精度下降，球头与螺纹段的同轴度控制在合理公差范围内，旋紧过程中不会出现端部偏摆问题。设计思路上，该零件优先考虑了手动工具装配的易用性与长期使用的耐用性，整体结构紧凑，没有多余的冗余结构，在满足结构强度要求的前提下尽可能控制零件体积，适配小型工具的内部狭小安装空间；螺纹长度经过匹配计算，能够满足常见厚度基体的旋合深度要求，保证足够的螺纹啮合扣数，避免螺纹受力过大出现脱扣；头部与螺纹段的过渡位置采用合理的退刀槽设计，既方便螺纹加工时的退刀操作，又能减少应力集中，避免螺钉在承受大拧紧力矩时从头部与螺杆的衔接位置断裂。外形尺寸与安装边界方面，该螺钉整体为同轴回转体加六角头部结构，安装时仅需在基体上加工对应规格的螺纹底孔并攻丝，安装后六角头部可完全沉入沉孔内，实现零件表面无突出结构，安装占用的径向空间仅为螺纹大径对应的圆周范围，轴向空间可根据旋入深度灵活调整，端部球头伸出长度可根据实际锁止需求进行调节，适配不同厚度被固定件的锁止需求，安装过程无需额外的垫片、防松件等辅助零件，依靠螺纹自身的自锁特性即可实现可靠锁止，大幅简化装配流程，降低整体装配成本。
