复合材料抛物槽压缩成型模具结构设计

　　在流体控制类阀门的配套导流构件生产环节，抛物槽型结构是减压阀等阀类产品内部实现流体整流、压降调控的核心流道部件，传统金属材质抛物槽长期在高压流体冲蚀、介质腐蚀工况下运行，容易出现槽壁磨损、流道变形的问题，直接影响阀门的调压精度与运行寿命。这套压缩成型结构针对复合材料抛物槽的批量生产需求设计，跳出了传统金属切削加工的工艺思路，采用模压成型的方式实现复合材料坯料的一次压制成型，能够有效规避切削加工带来的纤维断裂、材料内应力集中的缺陷。

　　从实际应用场景来看，该成型结构适配减压阀、稳压阀等工业阀类内部抛物面流道槽的生产，成型后的槽体直接嵌入阀腔内部，承担流体导向、流速调控的作用，相比金属切削件，复合材料成型件的表面粗糙度更均匀，流道壁面无切削刀痕带来的流体扰流问题，能够有效降低阀内流阻，提升调压过程的稳定性。

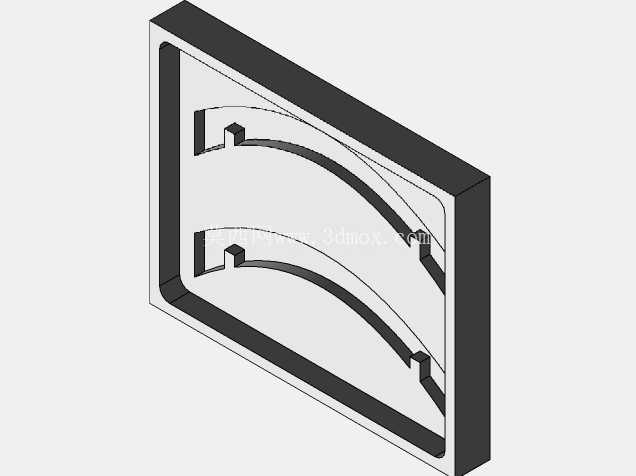

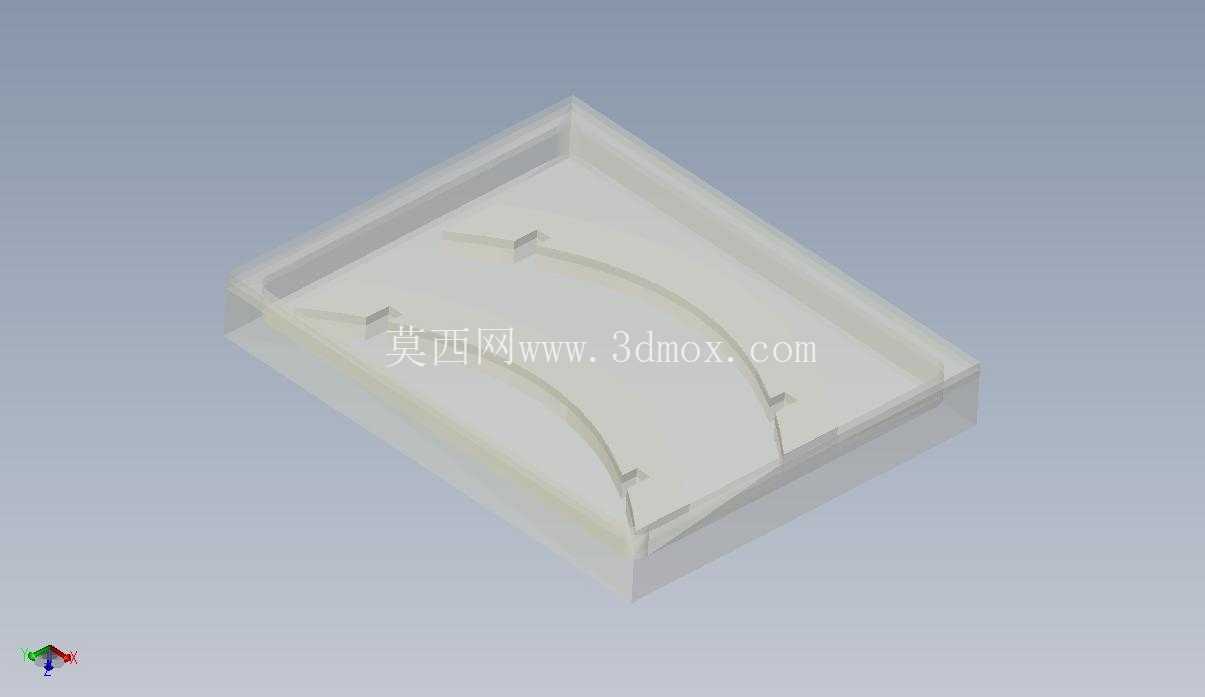

　　设计过程中首先围绕抛物槽的工作面精度做了结构匹配，模腔的型面完全按照抛物槽的工作曲面做等距偏移，预留出复合材料压制过程中的纤维压缩回弹量，避免脱模后槽体曲面出现形位公差超差的问题。模体采用框式围边结构，外围的刚性框边在压制过程中能够承受垂直方向的压合力，限制坯料的侧向流动，保证槽体边缘的致密度均匀，不会出现边角缺料、密度不均的缺陷。模腔内部设置的几处定位凸台，对应抛物槽上的安装卡位，在压制过程中直接成型出安装定位结构，无需后续二次机加工，减少了后续装配环节的加工工序。

　　从安装边界与尺寸适配来看，整套成型模的外框为规整矩形结构，能够直接适配常规吨位的通用液压机工作台安装尺寸，模体上下模的合模导向采用框边自定位结构，无需额外加装导柱导套，减少了模具的加工成本与装配调整工作量，上下模合模时的贴合面做了平面度精磨处理，合模间隙控制在0.02mm以内，避免压制过程中出现飞边过厚的问题，减少后续去飞边的人工工作量。

　　功能特性层面，这套成型结构针对复合材料的模压特性做了针对性优化，模腔的排气间隙设置在围边与型面的衔接位置，压制过程中坯料内部裹挟的空气能够顺着间隙排出，不会在槽体内部形成气泡、夹层等成型缺陷，保证成型后槽体的结构强度均匀。模腔的脱模斜度顺着抛物面的曲面走向设置，在不影响槽体工作曲面精度的前提下，保证成型后的工件能够顺利脱模，不会出现脱模拉伤槽面的问题。

　　实际生产过程中，该成型结构能够适配玻纤增强复合材料、碳纤维复合热固性材料等多种常用工业复合材料的压制，压制过程中工艺参数调整窗口宽，对不同批次材料的流动性波动适应性强，批量生产时的成品率能够稳定保持在较高水平。成型后的抛物槽件尺寸一致性好，曲面轮廓度偏差能够控制在阀类构件的公差要求范围内，装配时无需额外修配即可直接装入阀腔，有效提升了减压阀等阀类产品的装配效率。相比传统的金属铣削抛物槽，复合材料模压成型的构件重量更轻，耐介质腐蚀性能更优，在水处理、化工流体输送等工况的减压阀产品中应用，能够有效延长阀内构件的维护周期，降低阀门的全生命周期运行成本。
