多规格PPRC管道焊接定位工装结构设计

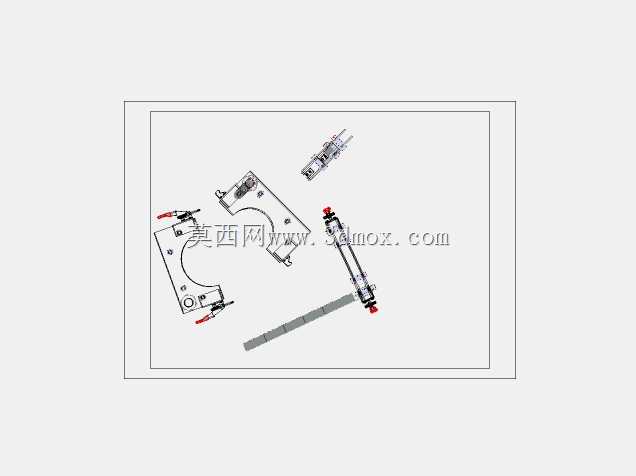

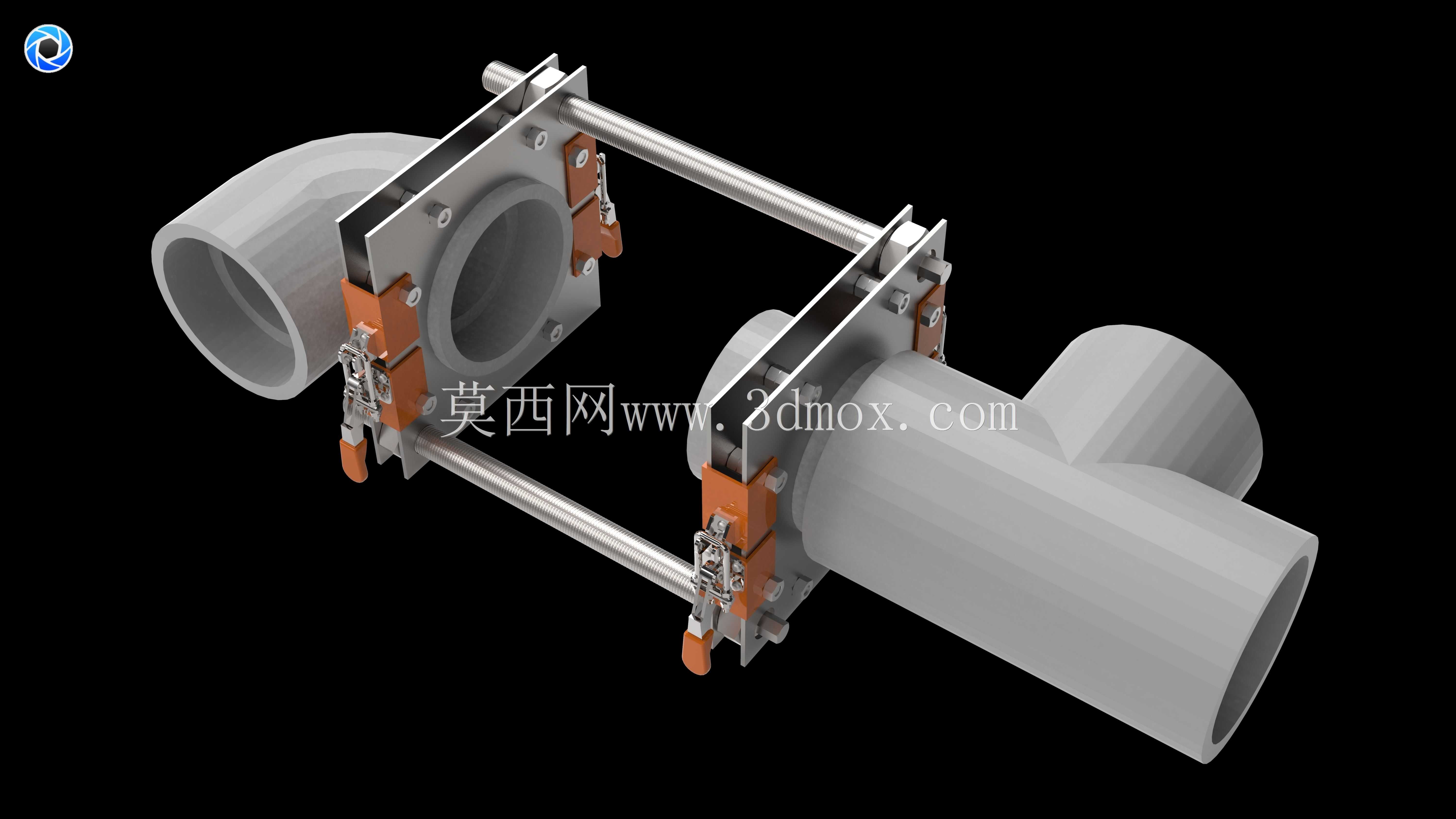

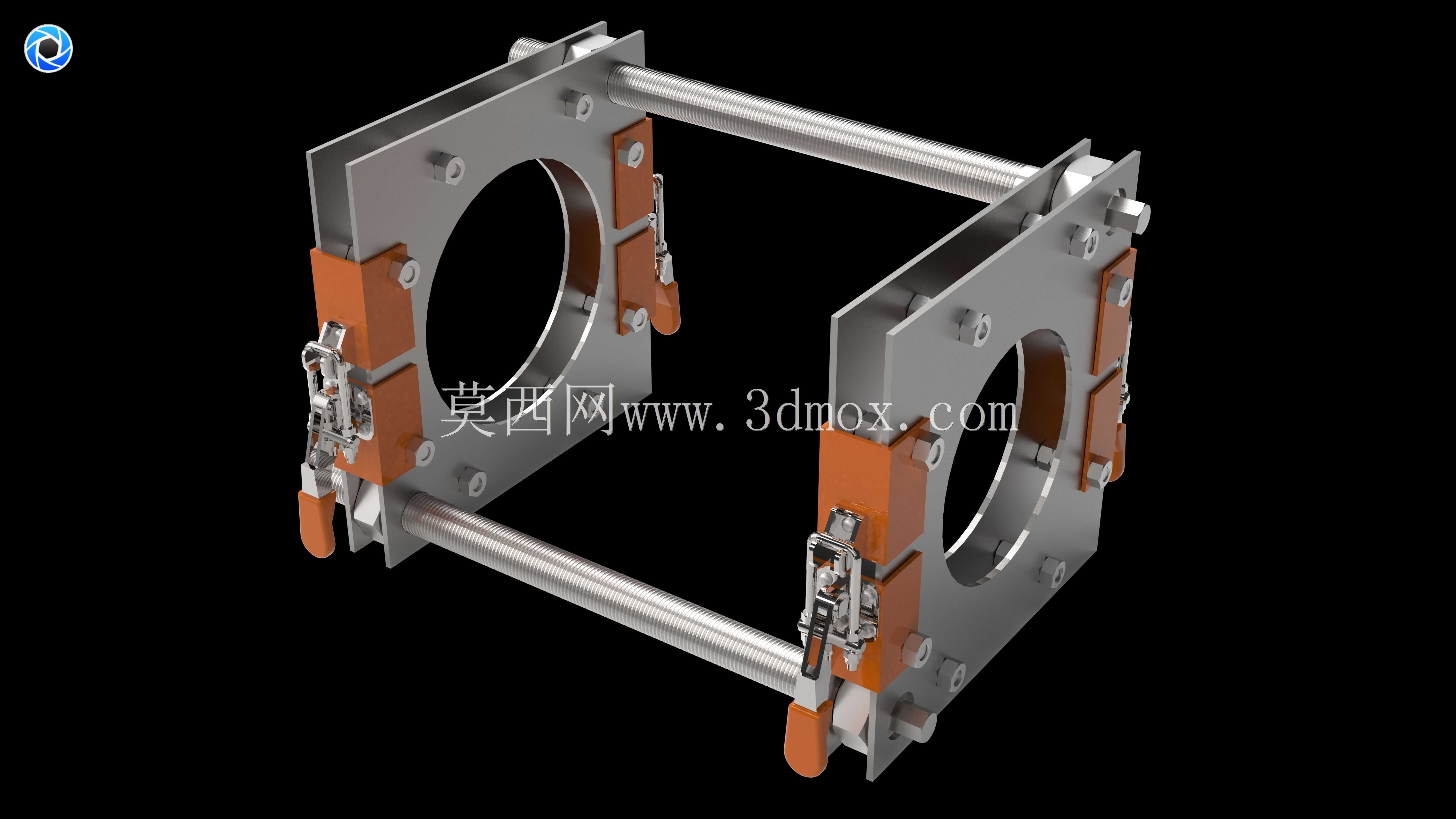

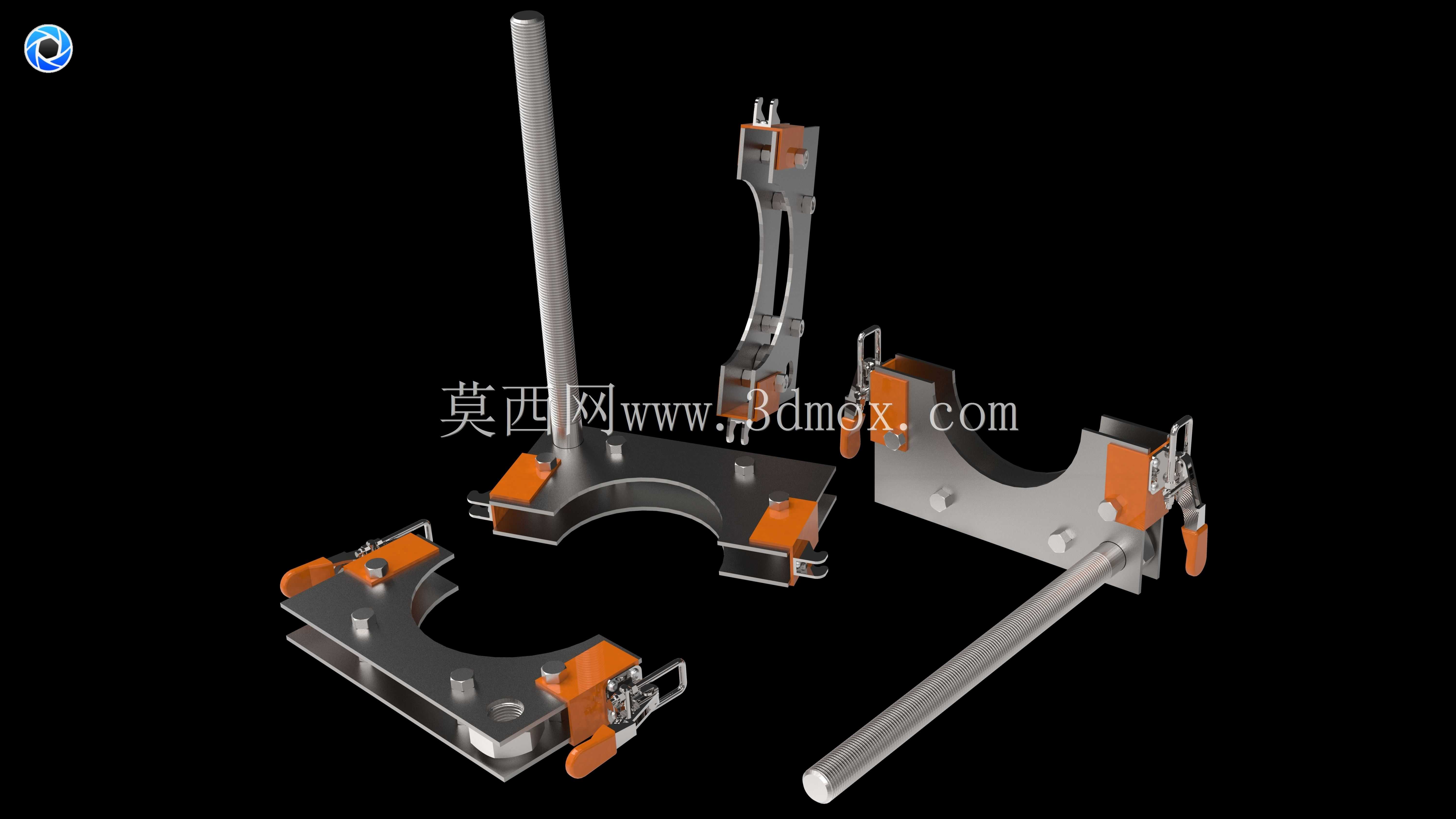

在民用建筑给排水、市政管网改造、工业流体输送管路的现场施工场景中，PPRC管道凭借耐腐蚀、内壁光滑阻力小、热熔连接密封性好的特性被大范围应用，而不同直径PPRC管道的对接焊接质量，直接决定了整个管路系统的承压能力与使用寿命，一旦焊接对位偏移，极易出现接口渗漏、通径缩径、承压不足爆管等问题，这套适配110、90、75三种常用管径的管道焊接辅助结构，正是为解决现场焊接对位偏差、人工扶持稳定性差的痛点设计。从实际使用场景来看，该结构可直接应用于室内家装给水管道布设、室外埋地供水主管接驳、老旧小区管网改造现场的管道热熔焊接作业，无需额外搭建复杂的支撑平台，可快速完成待焊管道的装夹定位。在功能特性上，整套结构针对三种常用管径设计了对应的弧形定位卡槽，卡槽弧度与对应管道的外圆弧度完全匹配，装夹时可将两段待对接的管道牢牢固定在同一轴线上，避免人工扶持时出现的上下错位、角度偏斜问题；配套的快速夹钳结构可实现单手操作锁紧，装夹和拆卸管道的过程无需额外工具，能大幅缩短单道焊口的对位准备时间；结构上预留的焊接操作空间，可让焊接设备顺畅到达接口位置，不会因为工装遮挡影响焊接操作，同时定位基准统一，能保证两段管道对接端面的平行度，让热熔焊接时的熔接面受力均匀，避免出现局部熔接不足、溢料不均匀的问题。在设计思路上，整套结构采用模块化分体设计，不同管径的定位模块可根据现场施工的管径需求快速切换，无需更换整套工装；主体支撑结构采用平直的基准梁设计，所有定位卡槽的中心轴线都与基准梁保持平行，从结构根源上消除对接错位的可能性；夹钳的压紧位置做了防滑处理，压紧力适中，既不会因为夹持过紧损伤PPRC管道的外壁，也不会因为夹持力不足导致焊接过程中管道移位。在外形尺寸与安装边界上，整套工装的整体长度适配110管径管道的焊接操作需求，宽度方向不超出管道外径过多，在狭窄的管井、管沟内也能正常使用，底部支撑面平整，放置在平整地面、临时操作台上即可稳定工作，无需额外的固定安装步骤，可随施工点位灵活转移，适配流动作业的施工需求；各活动部件的运动行程做了限位设计，操作时不会出现部件超程脱落的问题，非定位区域的结构做了镂空减重处理，整体重量轻便，单人即可携带转运，非常适合现场流动施工的使用场景。
