集成齿轮结构的一体式法兰连接轴件

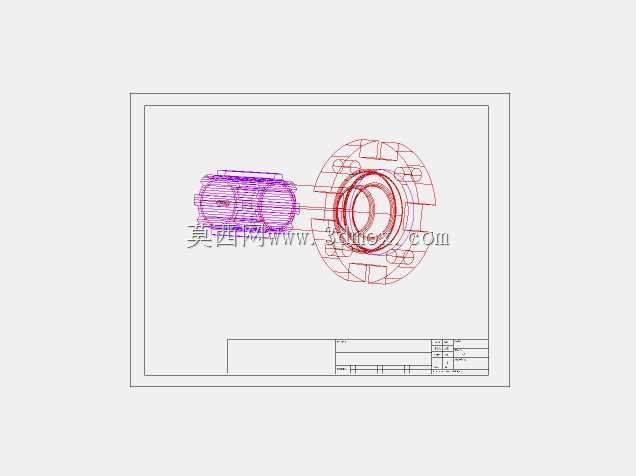

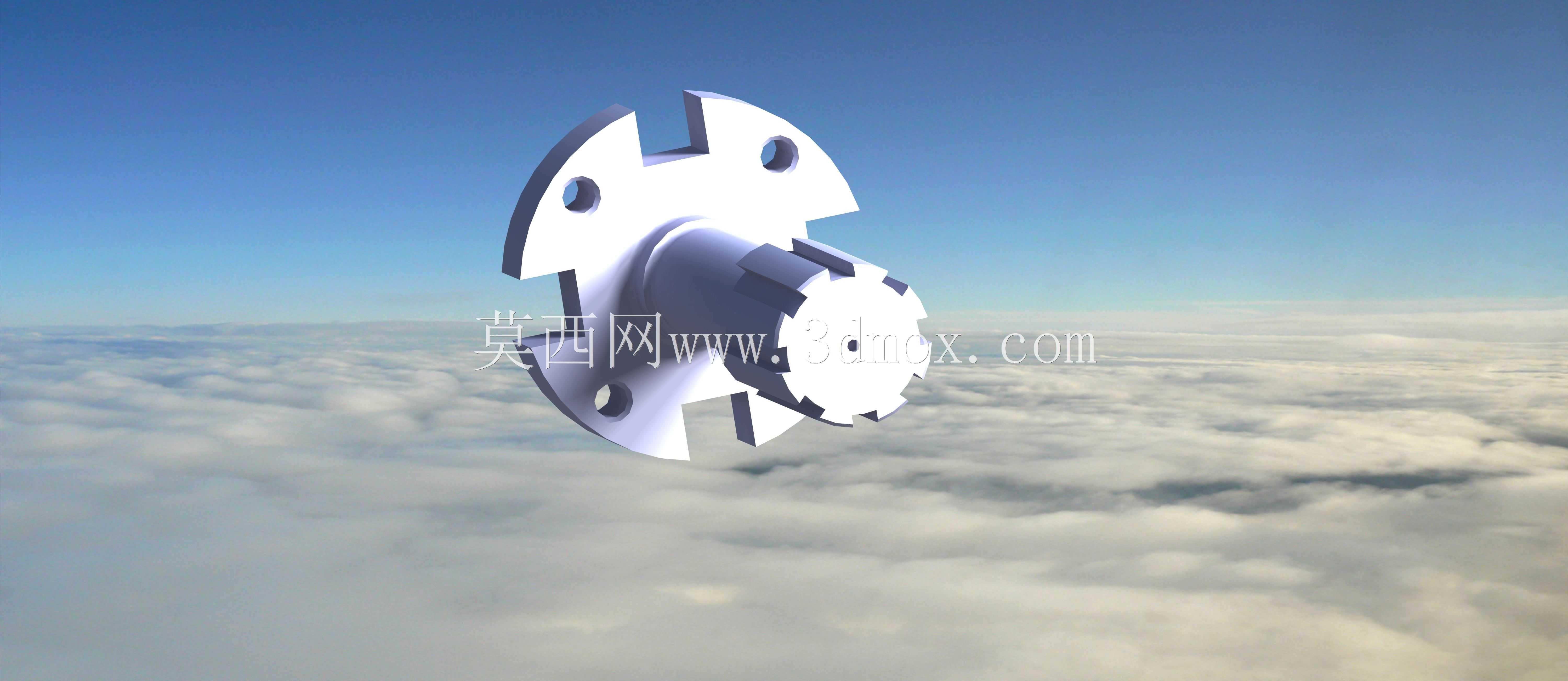

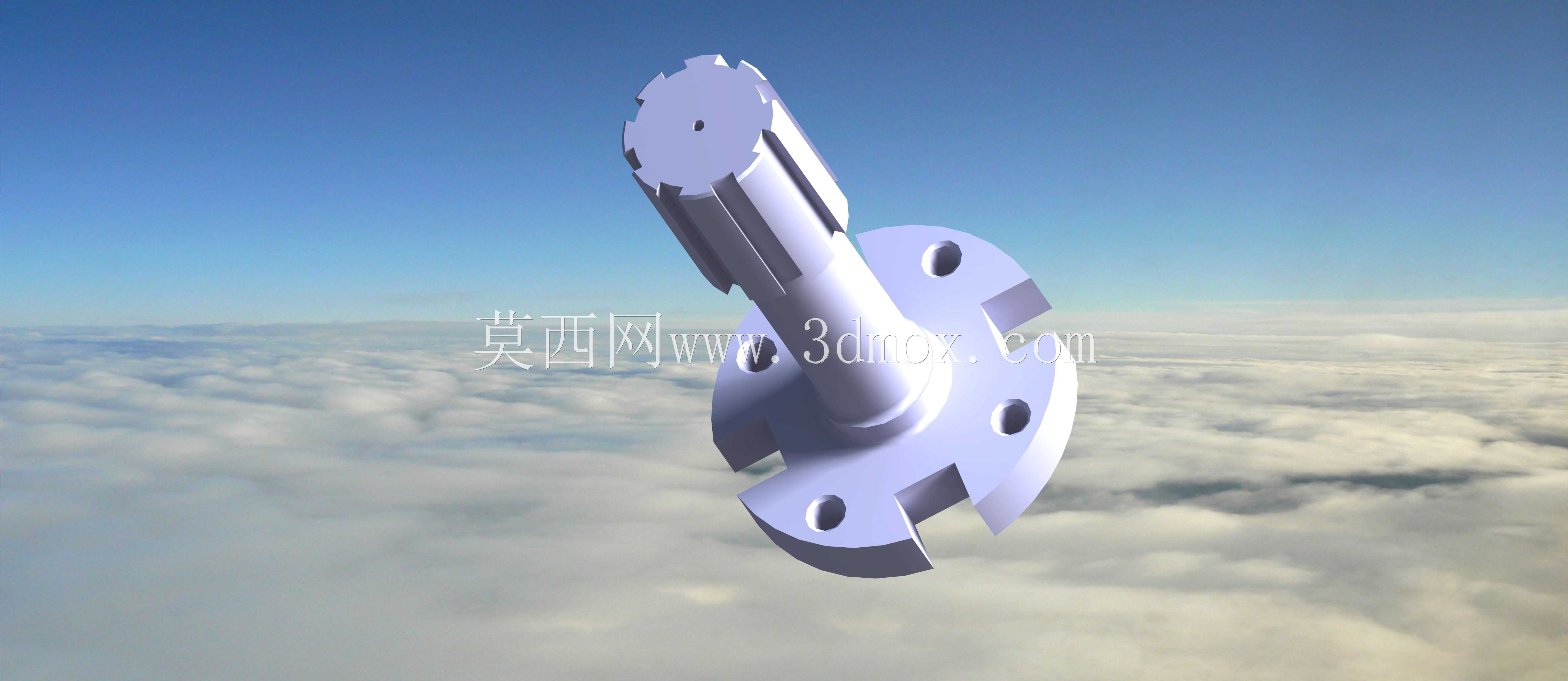

这款集成齿轮结构的法兰连接轴件，主要应用于中小功率传动系统的动力衔接场景，常见于轻工自动化输送线、小型农用机具传动箱、专用设备的动力输出端等位置，承担着扭矩传递、部件定位、轴向支撑的多重作用，是连接动力输出端与执行端的核心衔接零件。从实际使用场景来看，这类轴件多用于需要同时实现周向传动与端面固定的装配位置，一端的齿轮结构可以直接和啮合齿轮组配合传递旋转扭矩，另一端的法兰盘则通过端面的安装孔实现与相邻部件的刚性连接，省去了传统结构中齿轮、连接轴、法兰盘分体装配的同轴度校准环节，能有效降低装配误差带来的传动抖动、齿轮偏磨问题。在功能特性设计上，轴身采用阶梯式变径结构，靠近齿轮端的轴段做了花键式防滑结构设计，可适配带键槽的配合轴套，避免大扭矩传递过程中出现轴件与配合件的相对打滑；法兰盘端均匀分布四个贯通安装孔，孔位做了沉台处理，安装时螺栓头可完全沉入沉台内，不会突出法兰端面影响相邻部件的贴合精度，法兰盘边缘做了等距缺口设计，既可以减轻零件整体自重，也能在装配时作为对位标记，快速对齐安装孔位，提升装配效率。设计过程中优先保证了齿轮与法兰盘的同轴度公差，整体采用一体成型结构设计，避免分体焊接或键连接带来的应力集中问题，齿轮端的齿形做了齿顶倒角处理，装配啮合时能顺畅导入，不会出现卡齿、顶齿问题，轴身与法兰盘的衔接位置做了圆弧过渡处理，可有效分散传动过程中产生的交变应力，降低轴根断裂的风险。从安装边界来看，法兰盘的外径尺寸适配常规中小型传动箱的端盖安装位，轴身长度可覆盖常规传动箱的侧壁厚度，齿轮端的齿顶圆直径适配模数2-3的常规啮合齿轮组，安装时仅需将轴身穿入传动箱侧壁的轴承位，法兰端面贴合安装基准面后拧入固定螺栓即可完成固定，无需额外加工定位台阶，适配性较强。轴端中心位置设计有小型定位孔，可配合装配时的顶尖定位，也可在后期维护时作为顶出孔，方便将轴件从轴承位中无损拆卸，降低维护更换的难度。
