海因兹曼直驱功率轮盘结构设计

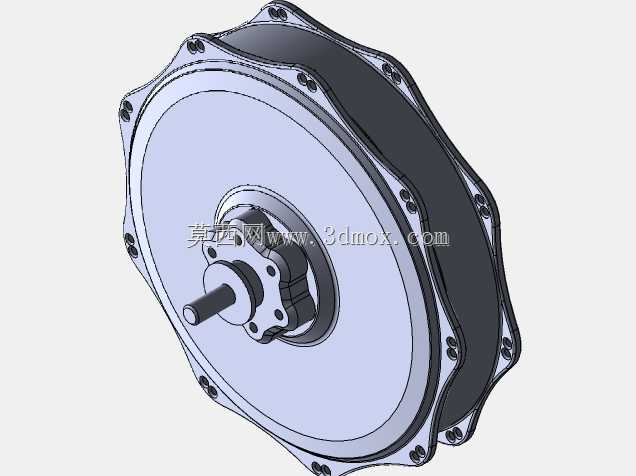

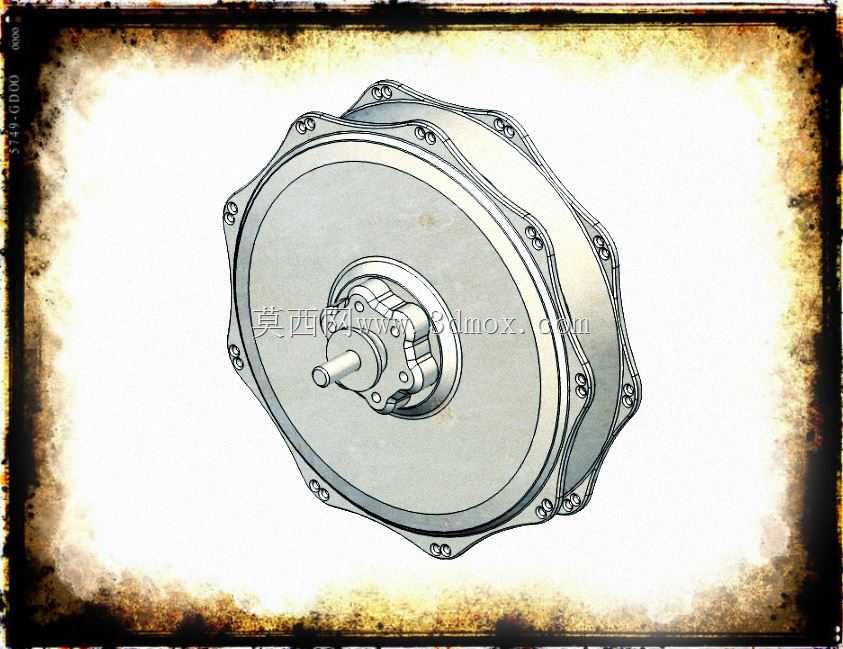

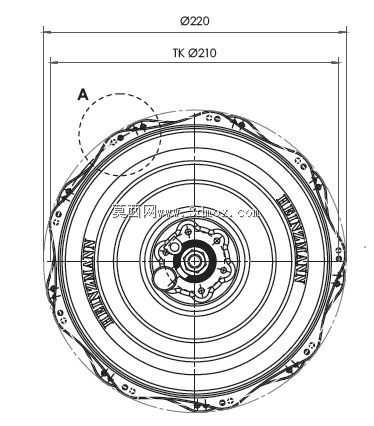

这款直驱功率轮盘主要应用于中小功率直驱式动力传输场景，常见于精密传动设备、小型动力输出单元以及需要稳定扭矩传递的紧凑型机械结构中，作为直驱系统的核心承载与传动部件，它能够跳过中间减速环节直接完成动力的传递与扭矩输出，有效减少传统传动结构中多级齿轮带来的能量损耗与回程间隙，提升整套动力系统的响应速度与传动精度。在实际使用过程中，该轮盘承担着动力输入输出的衔接作用，盘面的环形结构可以均匀承载周向传递的扭矩，边缘的特殊轮廓设计既能够适配安装位的定位需求，也可以在运转过程中减少风阻带来的额外损耗，中心区域的多层嵌套结构是动力输入轴的安装位，通过多层定位台阶保证轴与盘体的同轴度，避免高速运转时出现偏心震动的问题。设计过程中优先考虑了直驱场景下的刚性需求，整体采用对称式环形布局，所有结构特征均围绕中心轴线做圆周均布，保证盘体在高速旋转时的动平衡性能，从尺寸边界来看，盘体外缘最大直径为220mm，核心安装定位的止口直径为210mm，这个尺寸边界可以适配多数同功率段直驱设备的安装腔体，不需要额外做转接结构就可以直接嵌入预设的安装位，降低整套设备的结构设计复杂度。盘面的多层环形筋条结构并非装饰性设计，而是在不额外增加盘体厚度的前提下提升盘体的结构刚性，避免大扭矩传递时盘面出现形变，边缘周向分布的定位点位可以和端盖、壳体等周边部件做精准对位，保证装配后整套结构的同轴度误差控制在极小范围内。中心区域的异形槽位是为了适配锁止结构与润滑通道预留的空间，既可以完成轴与盘体的轴向锁止，防止运转过程中出现轴向窜动，也能够预留润滑介质的流通空间，减少配合面的磨损，延长部件的使用寿命。在实际装配场景中，该轮盘不需要额外的转接法兰就可以直接匹配对应规格的动力输出轴，周向的定位标记能够帮助装配人员快速完成对位，降低装配过程中的对位难度，对称式的结构设计也让盘体在做动平衡校正时不需要额外添加过多的配重块，进一步提升了盘体运转的稳定性。
