控制力矩陀螺式倒立摆实验装置

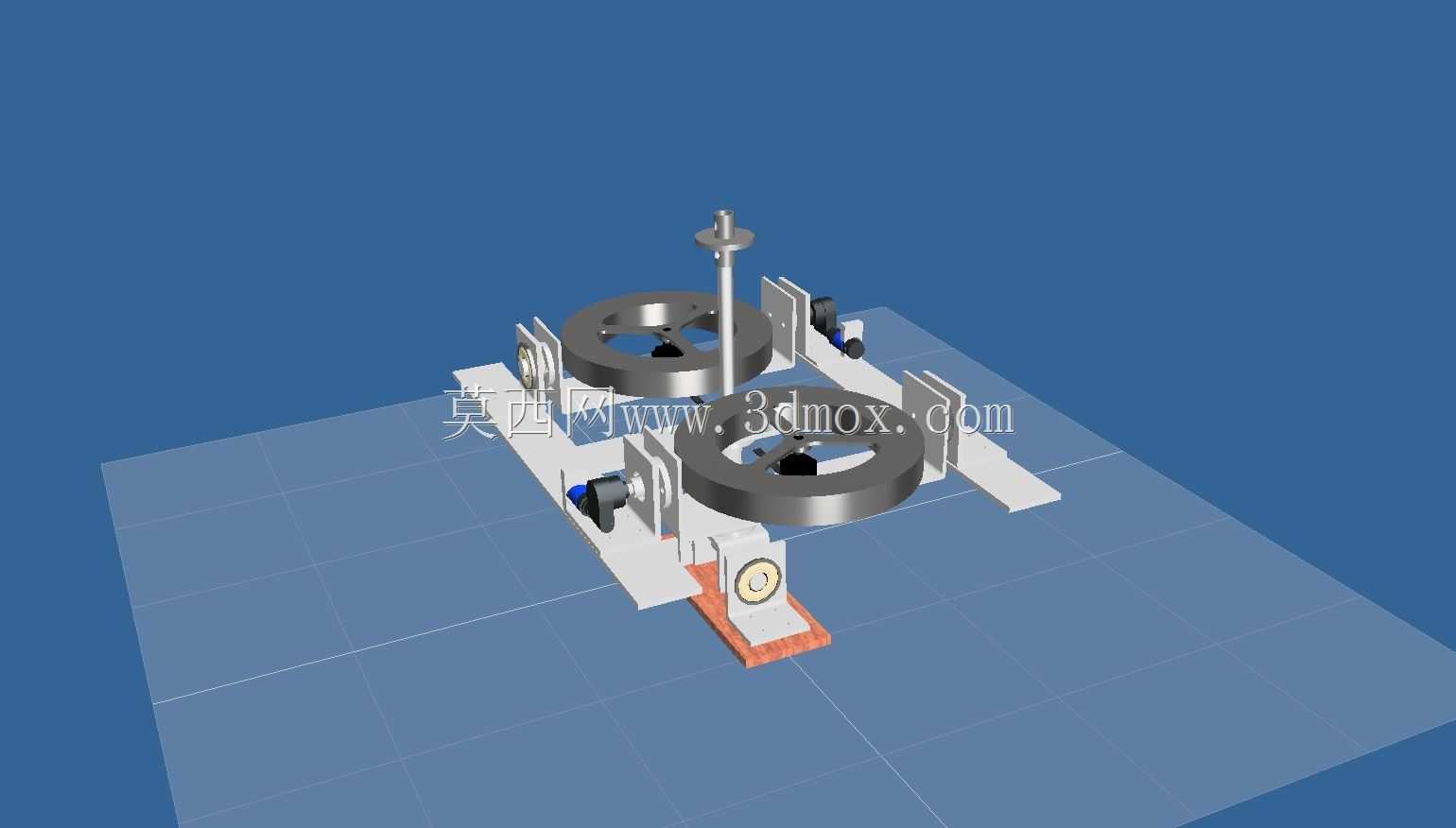

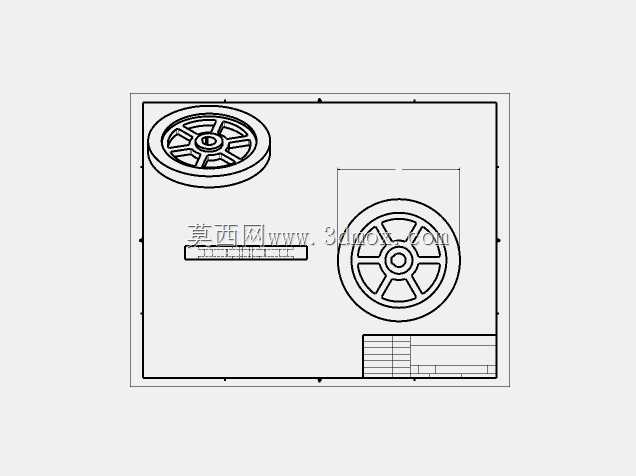

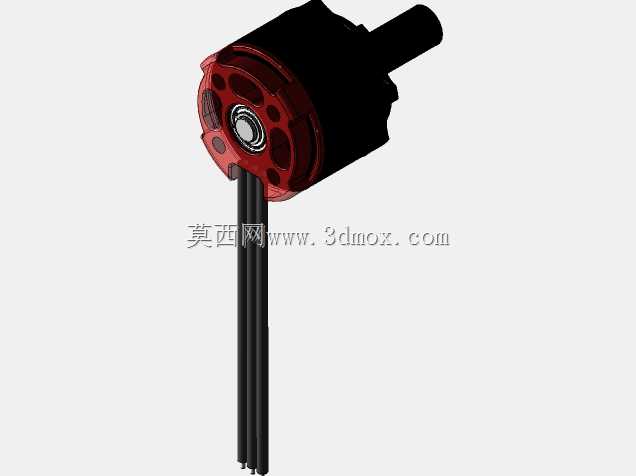

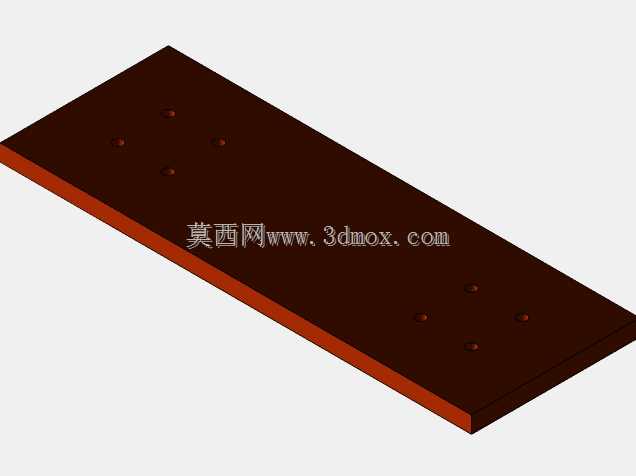

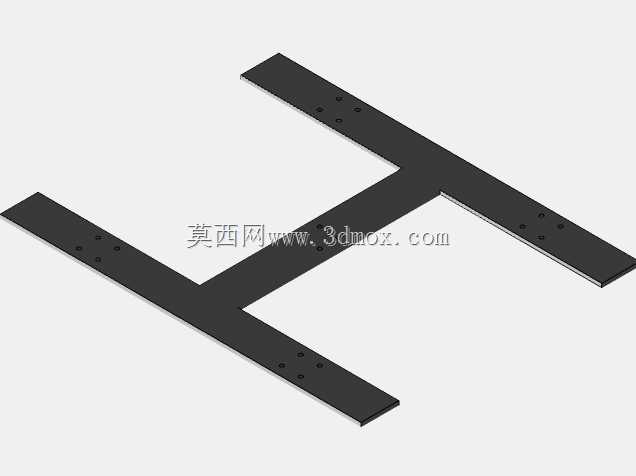

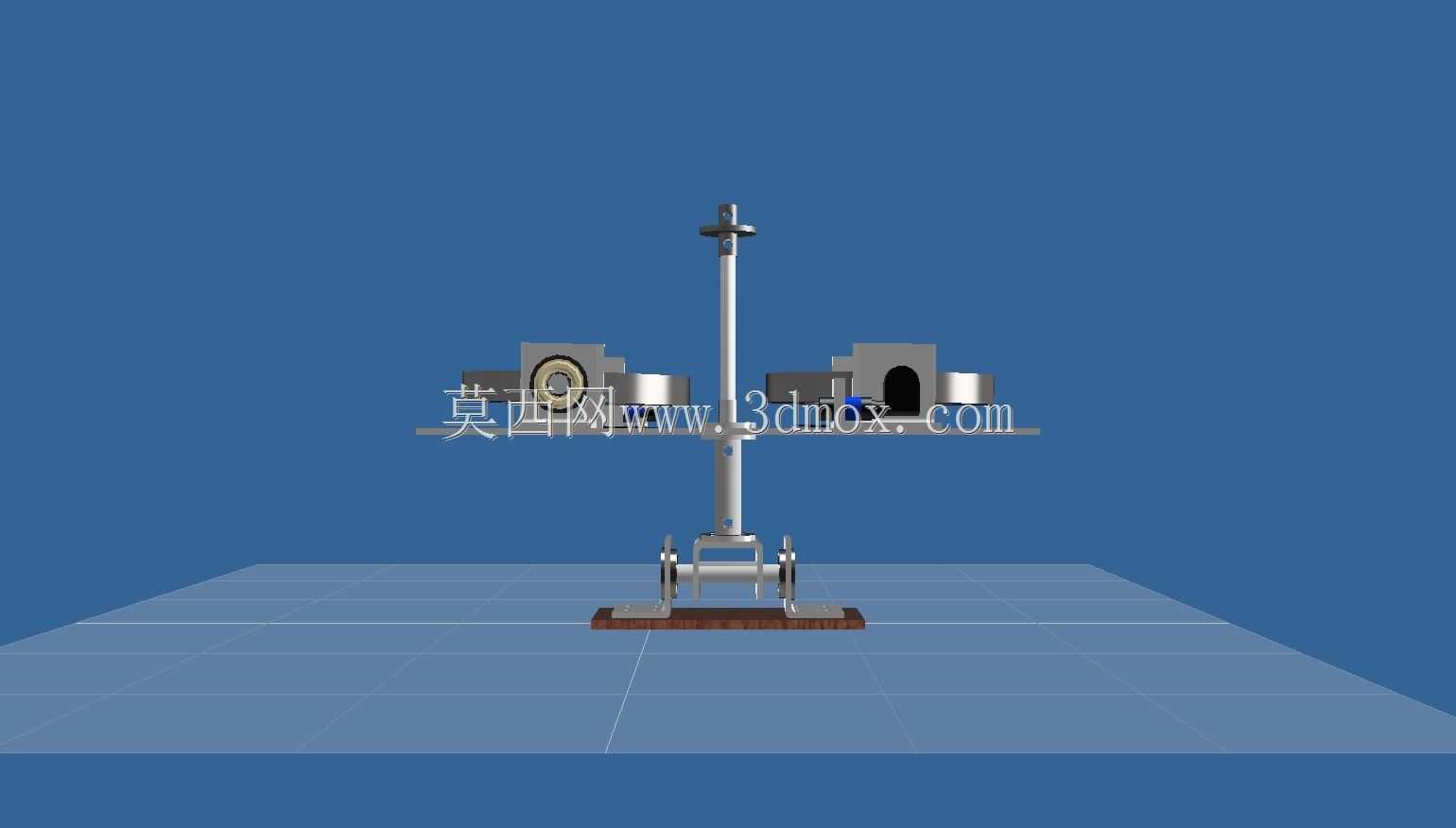

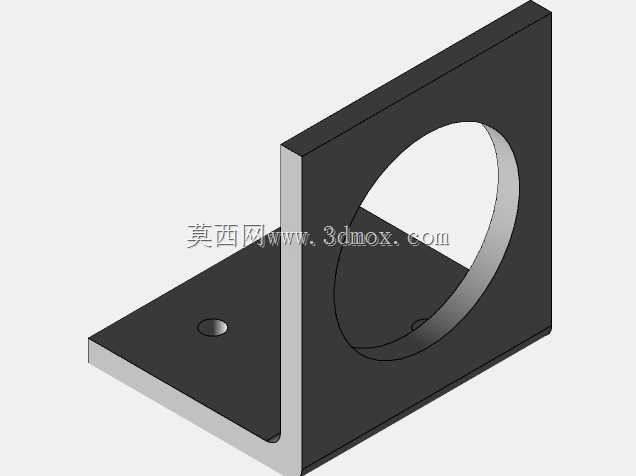

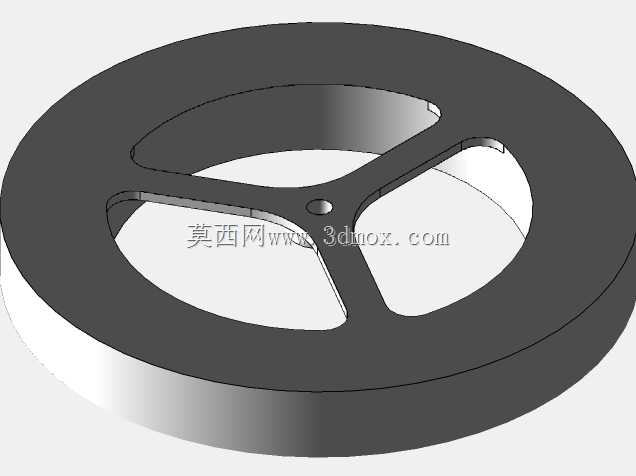

该装置是面向控制学科实验与姿态控制技术验证开发的专用平衡实验设备，核心依托控制力矩陀螺的角动量交换原理实现倒立摆的自稳定功能，可广泛应用于高校自动化、机械工程、航天相关专业的教学实验场景，也可作为小型姿态控制算法的实物验证平台，为自平衡机器人、航天器姿态调整、两轮代步设备等领域的控制逻辑开发提供基础实验支撑。装置整体采用平板式基座设计，底部预留标准安装孔位，可直接固定在实验台架上，整体安装边界适配常规实验室桌面尺寸，无需额外定制安装支架，基座上方设置对称布置的双陀螺框架结构，两个控制力矩陀螺沿中心摆杆轴线对称分布，可通过调整陀螺转子的转速与框架偏转角度输出不同方向的控制力矩，抵消摆体倾斜产生的倾覆力矩。中心摆杆采用轻质高强度铝合金材质加工，在保证结构刚度的前提下尽可能降低自身重量，减少摆体转动惯量对控制精度的干扰，摆杆与基座的铰接位置采用高精度低摩擦轴承连接，最大限度降低铰接阻尼对平衡控制过程的影响，铰接处集成角度检测元件可实时采集摆杆的倾斜角度与角速度数据，为控制算法提供实时反馈输入。设计过程中重点优化了陀螺组件的布局对称性，保证两个陀螺输出的控制力矩可沿摆杆的两个正交倾斜方向独立调节，避免力矩耦合带来的控制干扰，同时在基座上预留了控制电路与驱动模块的安装位，可直接集成嵌入式控制板、陀螺驱动电机与供电模块，无需额外搭建外置电路支架。装置的陀螺转子采用对称圆盘结构，转动惯量经过精准核算，可在较低转速下输出足够的控制力矩，降低驱动电机的功率需求，整体结构无外露传动部件，实验操作过程中安全性更高，摆杆顶端预留了载荷安装位，可根据实验需求添加不同重量的配重来模拟不同负载下的平衡控制效果，适配不同难度的控制算法验证需求。
