杯子注塑成型模具分层结构三维设计

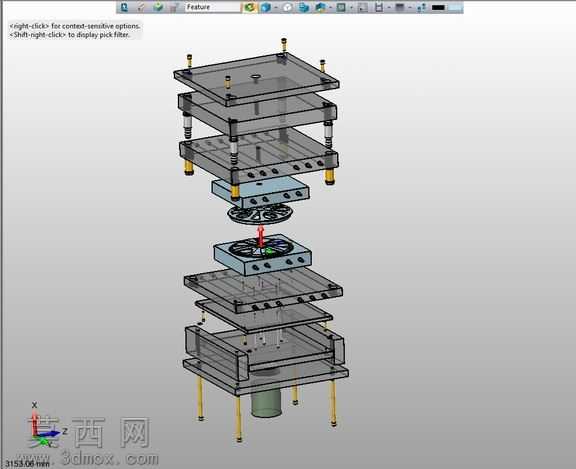

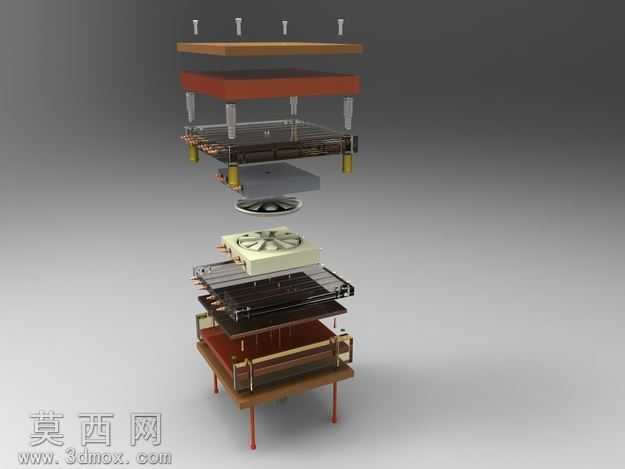

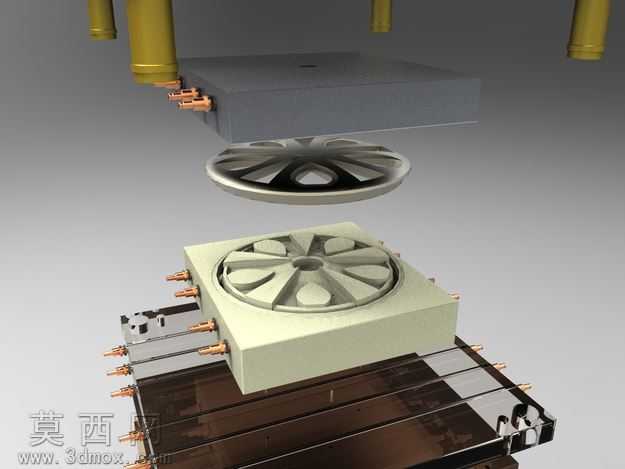

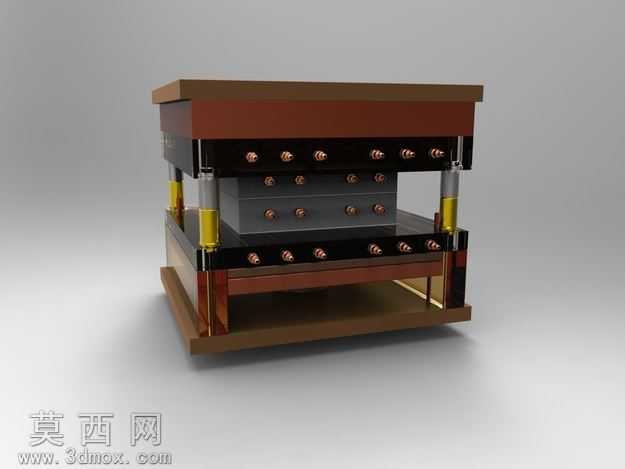

本作品为杯子注塑成型模具的三维结构设计，整体采用分层爆炸展示形式，清晰呈现整套模具的装配逻辑与各部件的对应位置关系。建模过程中严格遵循注塑模具的设计规范，首先完成杯子塑件的结构特征提取，依据塑件的壁厚、拔模角度、收缩率参数反向推导型腔与型芯的成型尺寸，确保后续注塑生产时塑件的尺寸精度与成型合格率。整套模具从上至下依次包含定位组件、上模座板、流道板、型腔固定板、型芯组件、顶出机构、下模座板等核心结构，各层板件之间通过导柱导套实现精准定位，建模时对导柱的配合公差、安装孔位的同轴度都做了参数化约束，保证开合模过程的运动顺畅性。在材质与渲染表现上，针对不同模具部件的实际材质做了区分：模板类部件采用45号钢的金属质感，调整金属粗糙度参数模拟钢材经过铣削加工后的哑光金属表面；导柱、导套、顶杆等运动部件采用轴承钢材质，适当提高材质反光度表现精加工后的光滑表面；浇注系统的流道、浇口部分做了透明化的视觉处理，方便观察熔融塑料的进料路径；冷却水路的接口位置做了醒目的色彩标识，清晰展示水路的排布走向。设计过程中重点考虑了杯子塑件的脱模需求，顶出机构采用均匀分布的顶杆布局，顶杆位置避开杯子的外观面，防止顶出时在塑件表面留下顶痕影响外观质量；浇注系统采用点浇口进料形式，浇口位置设置在杯子底部中心，进料过程中塑料熔体可以均匀填充整个型腔，减少填充过程中的熔接痕、缺料等成型缺陷。同时对模具的排气结构做了细化设计，在型腔的分型面边缘设置排气槽，避免注塑填充过程中型腔内的气体无法排出导致塑件出现烧焦、气泡等问题。整套模型的各部件都做了独立的参数化建模，可直接用于后续的工程图导出、加工编程以及模具开合模的运动仿真验证，完整还原了注塑模具从设计到生产落地的结构逻辑，清晰展示了日用品注塑模具的典型结构组成与设计要点。
