塑料瓶提手注塑模具结构三维设计

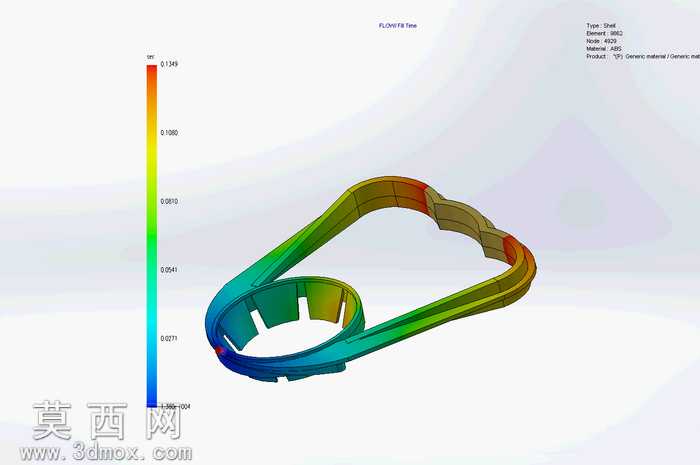

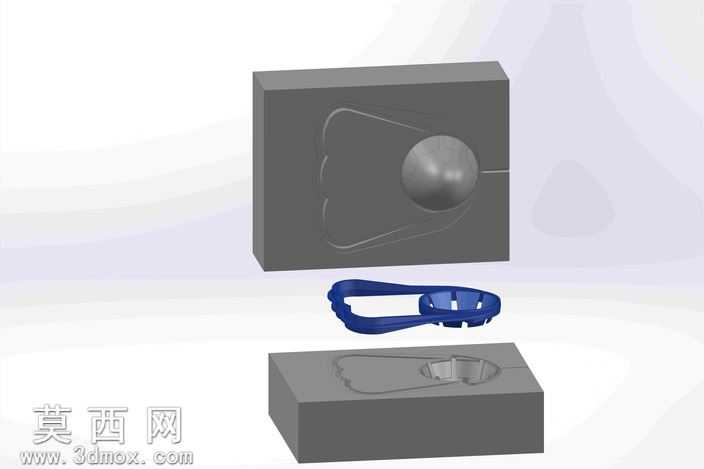

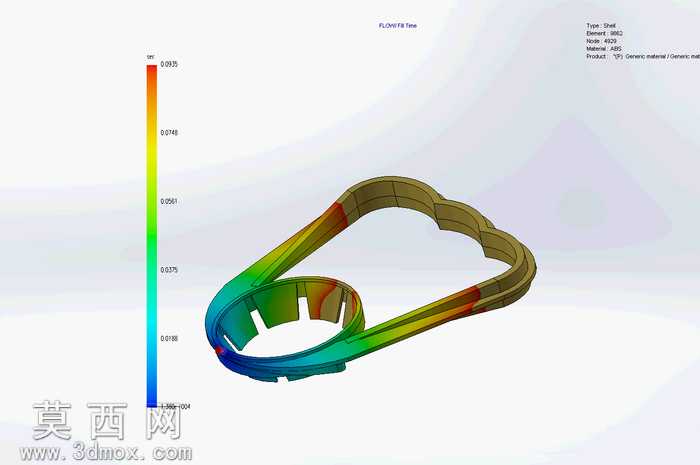

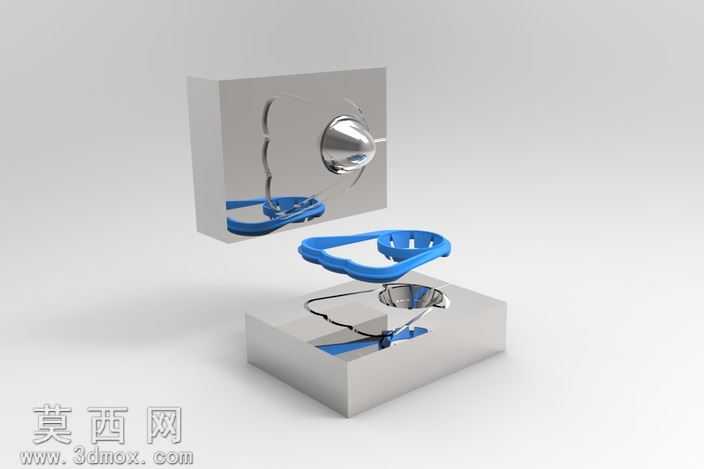

本作品围绕塑料瓶装饮品配套提手的注塑成型需求开展三维结构设计，依托三维建模软件完成整套模具的全参数化搭建，完整还原了瓶用句柄类塑料件从产品结构到模具成型系统的全链路设计逻辑。建模阶段首先对提手产品进行结构还原，精准复刻了提手的弧形握持轮廓、与瓶颈适配的卡扣连接结构，以及表面的加强筋排布，充分考虑塑料件成型后的脱模斜度、壁厚均匀性要求，避免出现壁厚差异过大导致的缩痕、翘曲缺陷，同时对提手边缘做圆角过渡处理，既提升握持使用的舒适度，也能减少注塑过程中应力集中导致的开裂问题。在模具结构设计上，采用单分型面两板模结构，根据提手的外观与装配需求，将产品外观面设置在定模型腔侧，卡扣与加强筋结构设置在动模型芯侧，型腔与型芯的分型面沿着提手的最大轮廓线顺滑延伸，确保开模时产品能够顺利留于动模侧，避免分型面错位导致的产品飞边缺陷。浇注系统采用侧浇口进料形式，浇口位置设置在提手非外观面的侧边位置，既能够保证熔融塑料快速均匀填充整个型腔，也能在成型后方便浇口凝料的切除，减少后续修整工序对产品外观的影响。冷却系统围绕型腔与型芯做环绕式水路排布，根据提手不同部位的壁厚差异调整水路与型腔壁的距离，确保整个模具型腔在注塑过程中温度均匀，有效缩短成型冷却周期，同时避免因冷却不均导致的产品变形问题。渲染阶段对不同部件赋予差异化材质表现，模具钢材质部分做金属磨砂质感处理，还原模具加工后的金属光泽与细微加工纹理，塑料提手产品部分赋予蓝色半哑光塑料材质，清晰展现产品的色彩与表面质感，通过光影角度调整，直观呈现模具开合状态下型腔与产品的配合关系，清晰展示浇注系统、冷却水路、成型部件的相对位置，完整呈现整套注塑模具的结构逻辑与成型原理，为同类小型塑料提手类产品的模具设计提供清晰的三维参考。
