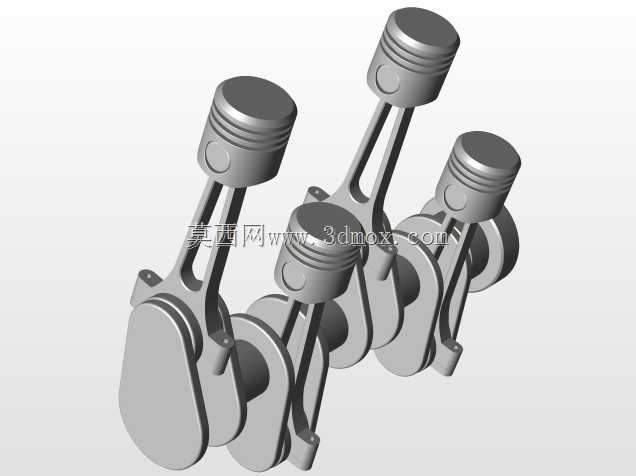

直列四缸发动机活塞连杆曲轴组合结构

这套曲柄连杆组合结构是内燃机动力输出的核心执行单元，主要应用于小排量乘用车、通用小型动力机组、农用作业机械的内燃动力系统中，承担着将燃料燃烧产生的热能转化为旋转机械能的核心职能，是动力设备实现动力输出不可或缺的关键组成部分。在实际设备运行过程中，活塞组件直接承接燃烧室内燃气爆发产生的高压推力，通过铰接的连杆将活塞的往复直线运动传递至曲轴，最终由曲轴将往复运动转换为持续的旋转扭矩，向外输出动力以驱动整车行驶、配套作业机具运转或是发电机组发电。从功能特性来看，该结构采用四缸直列排布设计，各缸活塞的运动相位按照做功顺序依次错开，能够有效抵消单缸往复运动产生的惯性振动，让动力输出过程更加平顺连续，降低整机运行的噪音与振动水平；活塞头部设计有三道环槽结构，可分别安装气环与油环，气环负责密封燃烧室防止燃气窜入曲轴箱，油环则负责刮除缸壁多余润滑油，避免机油进入燃烧室参与燃烧；连杆采用工字型截面结构，在保证足够结构强度与抗冲击韧性的前提下，尽可能降低自身往复运动质量，减少高速运转时的惯性载荷；曲轴的曲柄销按照做功间隔角均匀排布，配合平衡块结构抵消旋转惯性力，提升曲轴运转的稳定性。在设计思路层面，整套结构完全遵循内燃机曲柄连杆机构的运动学原理，对活塞销孔、连杆大小头孔、曲轴主轴颈与曲柄销的同轴度、位置度公差进行了严谨匹配，确保各运动副之间的配合间隙处于合理区间，既避免间隙过小导致运动卡滞、润滑不良，也防止间隙过大产生冲击异响、加剧部件磨损；活塞裙部设计有适配缸壁的微椭圆型面，能够补偿热态下活塞的热膨胀变形，保证活塞在缸筒内往复运动时的导向精度，避免出现拉缸故障。从安装边界来看，该组合结构安装时需匹配对应缸径的气缸体，曲轴主轴颈需与缸体主轴承座同轴对齐，连杆大头需与对应曲柄销可靠铰接，活塞顶部需与气缸盖燃烧室形成规定的压缩余隙，整套组件的轴向定位尺寸、径向配合公差均需满足内燃机装配的技术要求，安装后需手动盘车确认各缸运动无卡滞、各运动副无干涉，才能进入后续的附件装配环节，确保动力系统组装后能够稳定可靠运行。
