V型六缸柴油机活塞曲柄连杆总成结构

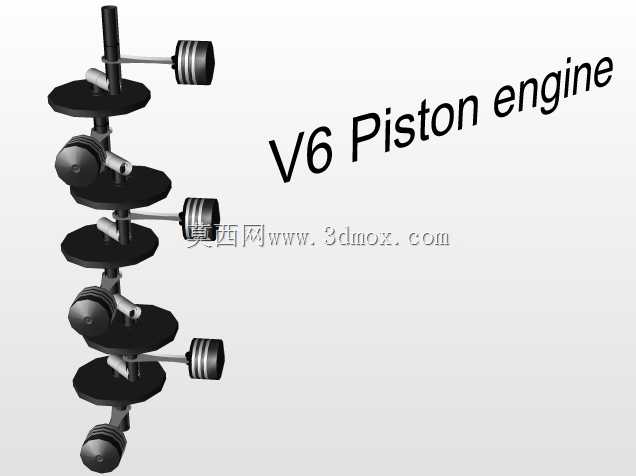

这套V6柴油机活塞组件的三维结构，完整还原了V型夹角布置下的动力传递核心单元，在商用车动力总成、工程机械动力配套、固定式发电机组等场景中，这类组件是将燃油燃烧热能转化为旋转机械能的核心执行部件。从实际工程应用角度看，V型六缸的布置形式相比直列六缸更能压缩动力单元的轴向安装尺寸，在机舱布局紧凑的重型载货车、大马力工程机械上，能有效降低整机长度占比，给散热系统、后处理装置留出更多布置空间。设计层面，活塞采用了典型的柴油机凹顶燃烧室结构，活塞环槽的位置预留了三道环的安装空间，分别对应气环与油环的装配需求，活塞销座的加强筋结构顺着连杆摆动方向做了加厚处理，能够承受做功冲程中燃气爆发带来的交变冲击载荷，避免销座位置出现应力集中导致的开裂失效。曲柄连杆部分采用了错拐布置，对应V型两列气缸的点火间隔角，每一组曲柄销同时适配同夹角的两个连杆安装，这种结构能在保证曲轴整体刚度的前提下，减少曲轴的主轴颈数量，进一步缩短整机长度。安装边界上，活塞的外径尺寸匹配对应缸径的气缸套间隙，连杆大头的剖分结构采用斜切口设计，方便在缸体装配时从气缸孔侧完成连杆与曲轴的连接，曲轴的轴向定位台阶设置在中间主轴颈位置，能平衡热态下曲轴双向的热膨胀伸长量，避免运转过程中出现轴向窜动。实际建模过程中，连杆的杆身截面采用了工字形结构，在保证抗弯抗扭强度的同时尽可能降低往复运动质量，减少曲轴高速旋转时的不平衡惯性力，活塞裙部的型线做了微椭圆处理，适配热态下活塞受热膨胀后的形变，避免冷态敲缸、热态拉缸的问题。这套结构的运动仿真可以直观呈现四冲程柴油机的做功顺序，两列气缸交替做功带动曲轴连续旋转，平衡了直列机型的一阶、二阶振动，让整机运转平顺性更优，在大马力高负荷工况下，活塞的冷却油道预留位置也在模型中有所体现，能够匹配缸体上的喷嘴实现活塞底部喷油冷却，控制活塞顶部的热负荷，避免高温下材料强度下降。
