多层带顶廊架式折返旋转楼梯结构设计

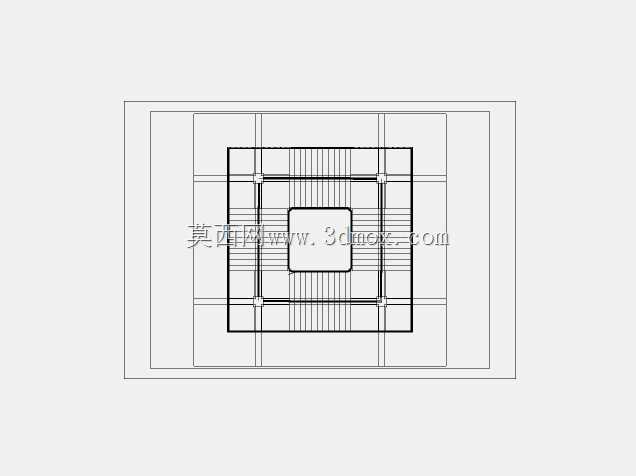

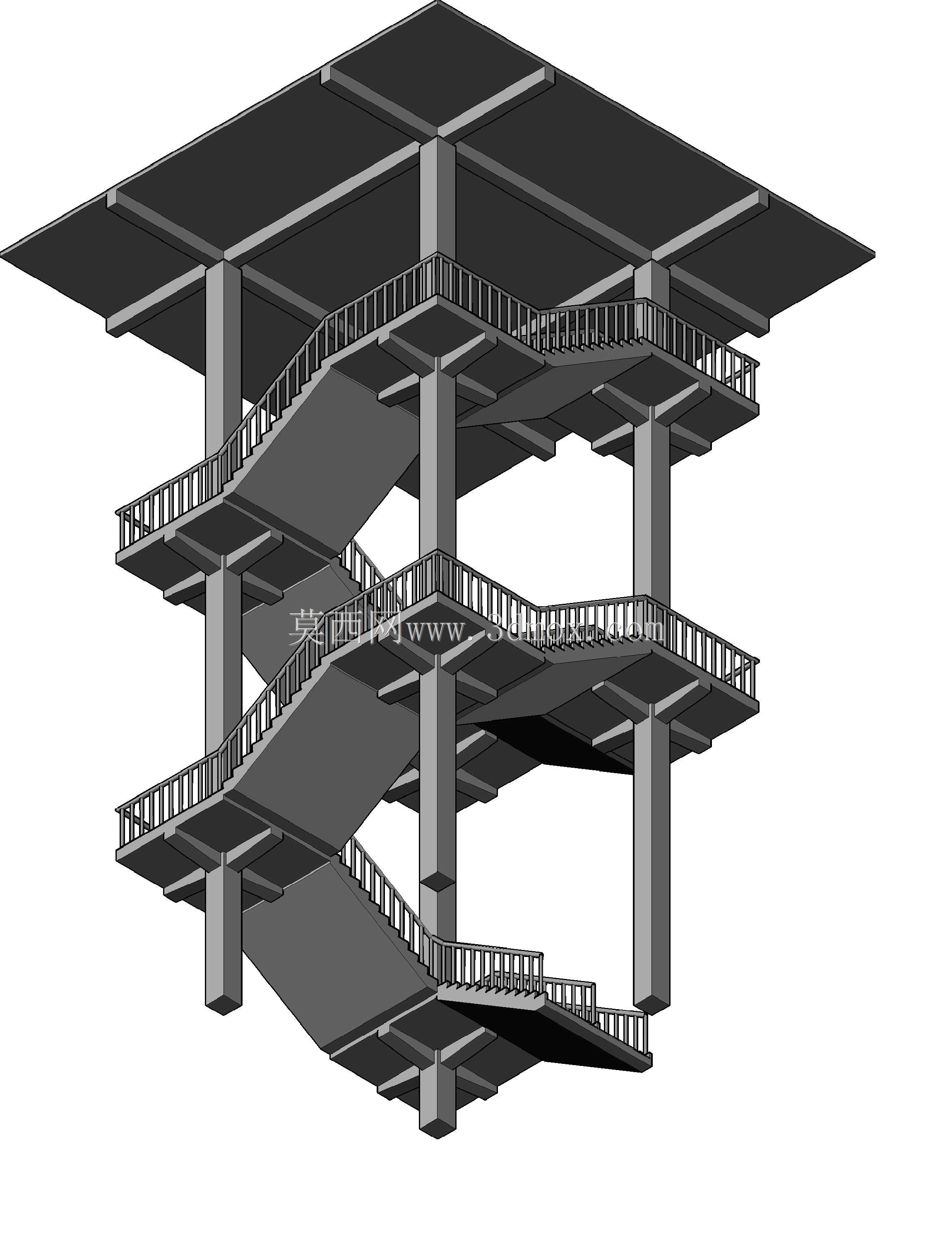

该楼梯结构主要应用于户外公共观景场所、景区多层观景点、大型商业建筑中庭挑空区域以及工业厂区多层巡检通道场景，核心用途是实现不同标高平台之间的人员顺畅通行，同时依托顶部遮雨顶棚为通行人员提供遮阳挡雨的遮蔽功能，搭配各层环绕式护栏与平台，可作为中途停留观景、临时休憩的空间载体，适配大层高、大跨度的垂直交通需求，相比普通直跑楼梯能够在相同垂直高度下压缩水平投影占地面积，提升空间利用率。从功能特性来看，整体采用三立柱支撑的受力结构，三根竖向承重柱均匀分布在楼梯投影的三个受力支点位置，承担整体梯段、平台与顶棚的竖向荷载，同时各层平台与梯段形成的水平框架结构可抵消梯段通行带来的水平侧向力，保障整体结构稳定性；梯段采用折返结合旋转的排布方式，每一层梯段沿立柱周边环绕爬升，相邻层梯段通过转角平台衔接，踏步高度与踏面宽度按照公共建筑人行通行标准设计，行走过程中无陡坎、无急转死角，通行舒适度较高；各层临空侧全部设置竖向栏杆式护栏，护栏高度符合临空防护安全标准，栏杆间距满足防坠落要求，可有效规避通行过程中的安全风险；顶部设置大尺寸方形平顶顶棚，顶棚覆盖范围超出最外侧楼梯与平台投影边界，可完全遮蔽下方通行区域，避免雨天路滑、夏季暴晒的问题。设计思路上，整体采用模块化分层设计逻辑，将每一层的梯段、平台、护栏拆分为独立的装配单元，可实现工厂预制后现场拼装，降低现场施工的难度与周期；受力计算阶段优先保障立柱的竖向承重能力与整体结构的抗侧移性能，将梯段的受力端点全部衔接在立柱与平台框架梁上，避免梯段出现悬挑受力的薄弱点；踏步排布经过动线优化，保证每一段梯段的踏步数均匀一致，转角平台预留足够的转身与停留空间，避免通行过程中出现拥挤、磕碰问题；护栏与梯段、平台采用嵌入式连接设计，连接点隐藏在结构内部，既保障连接强度，也保证整体外观的整洁统一。外形尺寸与安装边界方面，整体水平投影为正方形，顶棚边长大于最外侧平台外沿尺寸，安装时需要保证三根立柱的基础落点处于同一标高平面，基础承载力满足整体结构满载通行时的承重要求，安装完成后楼梯最外侧临空面与周边建筑、构筑物预留足够的安全通行间隙，顶部顶棚与上方架空管线、构筑物预留足够的净空高度，避免出现干涉问题，各层平台标高可根据实际安装场景的层高需求做适配调整，适配不同高度的垂直通行场景。
