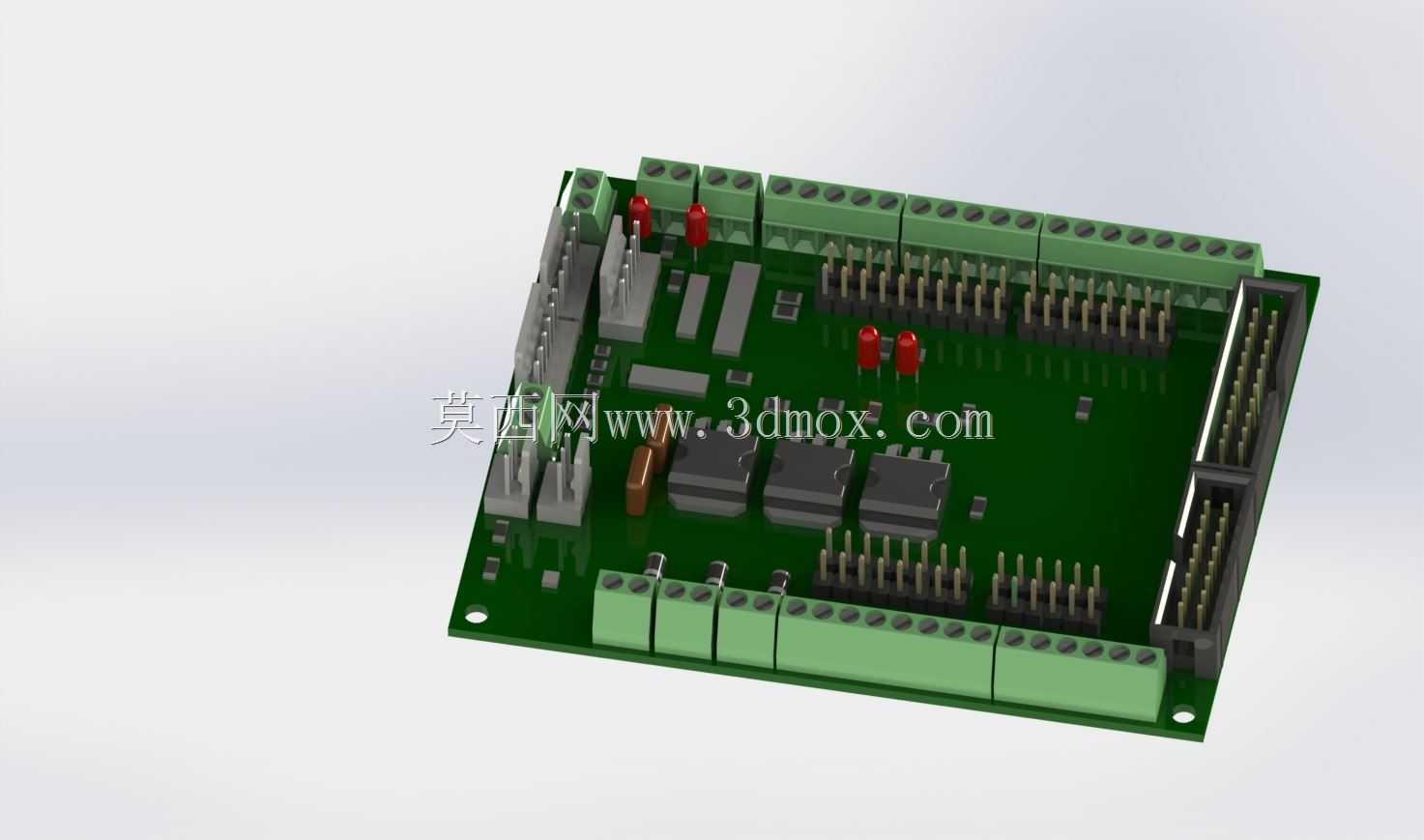

Arduino Uno扩展盾板电路结构设计

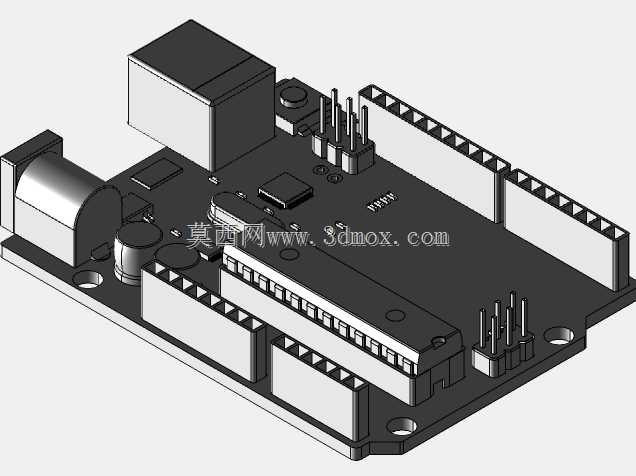

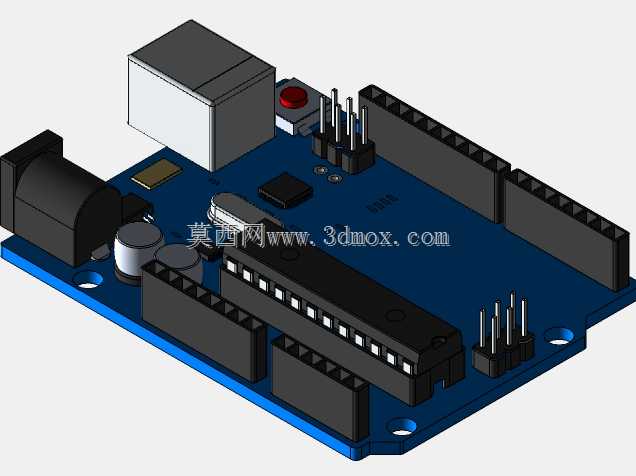

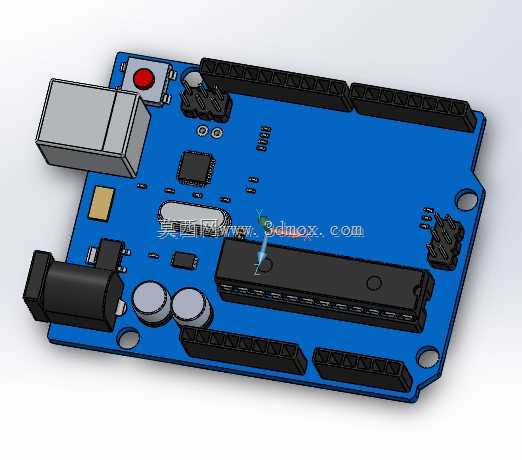

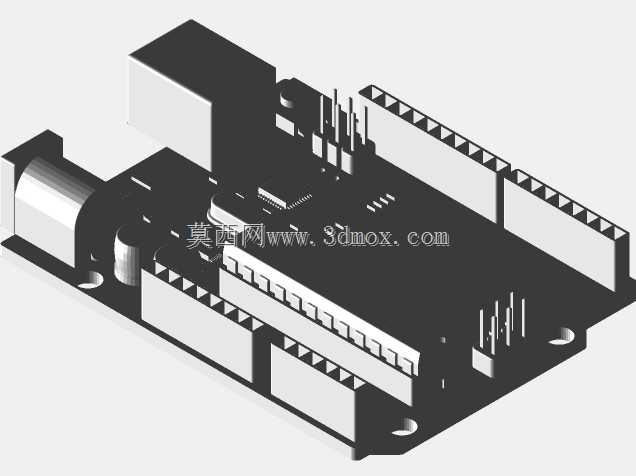

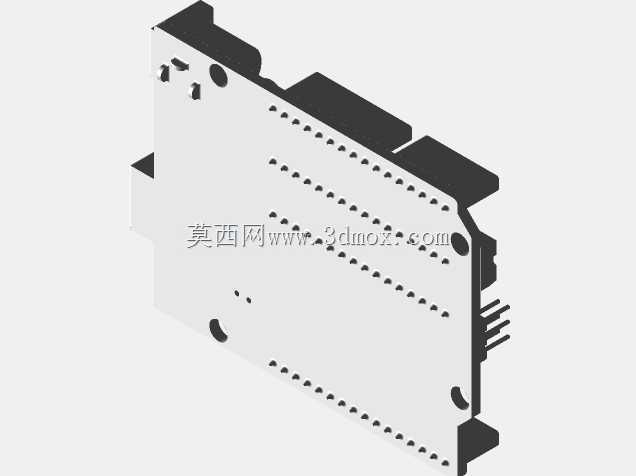

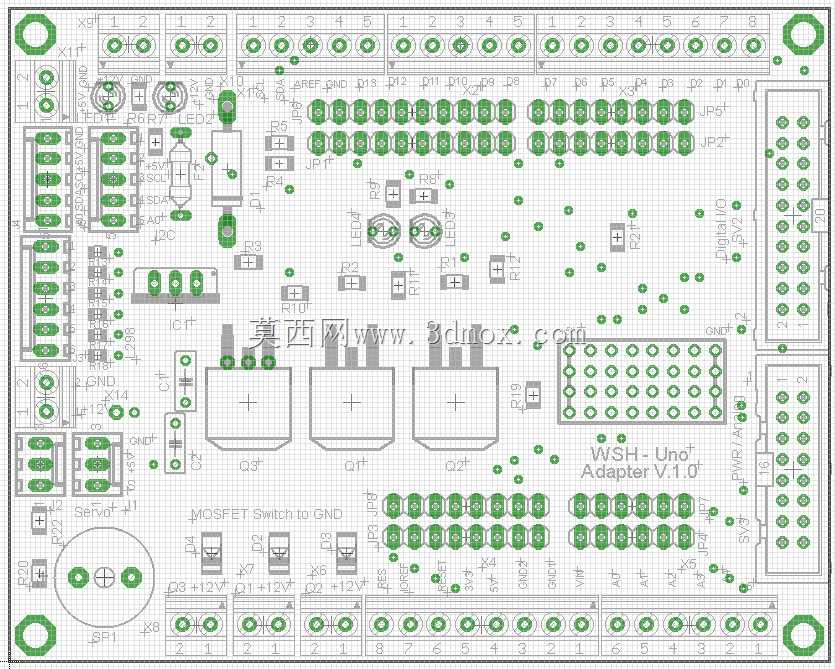

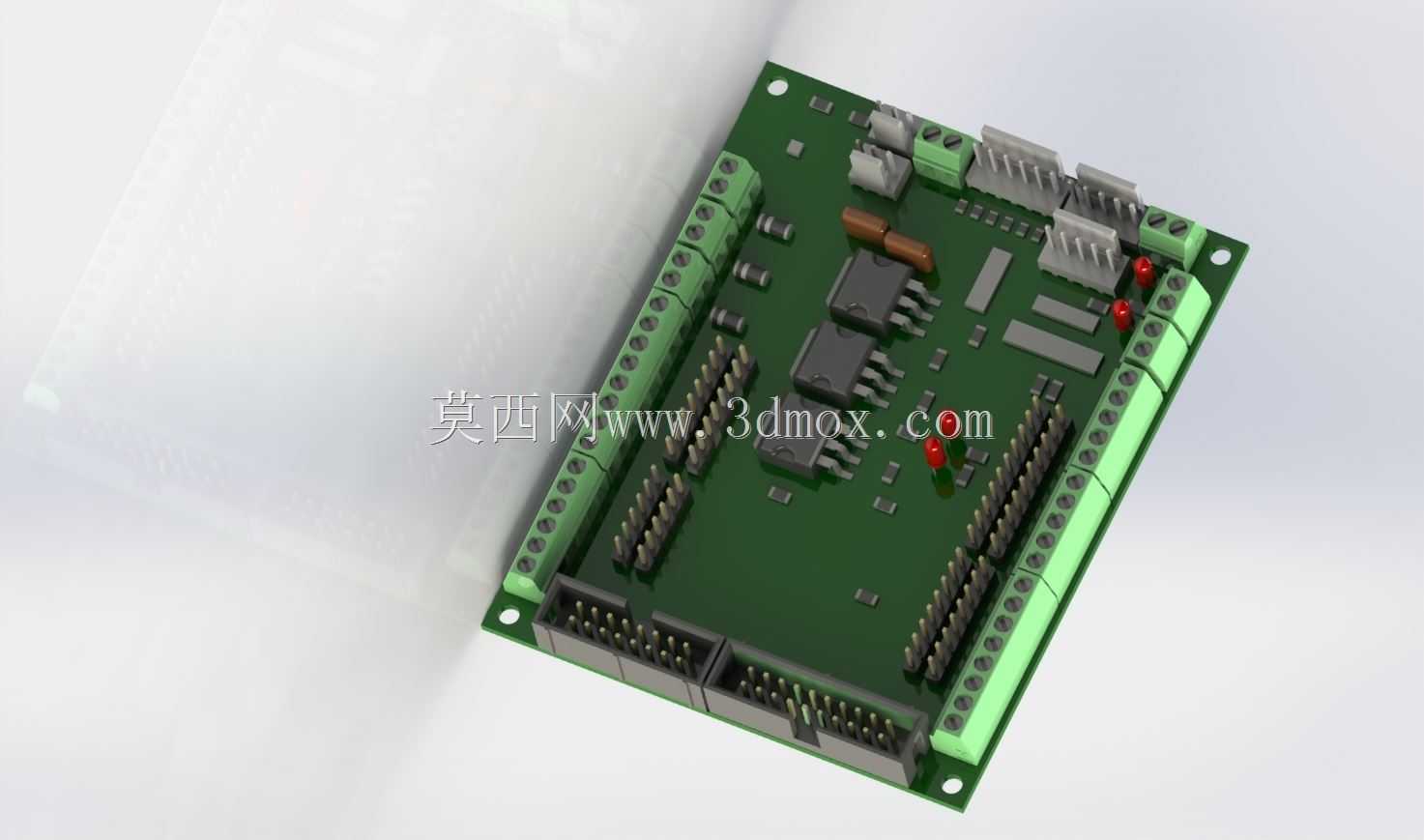

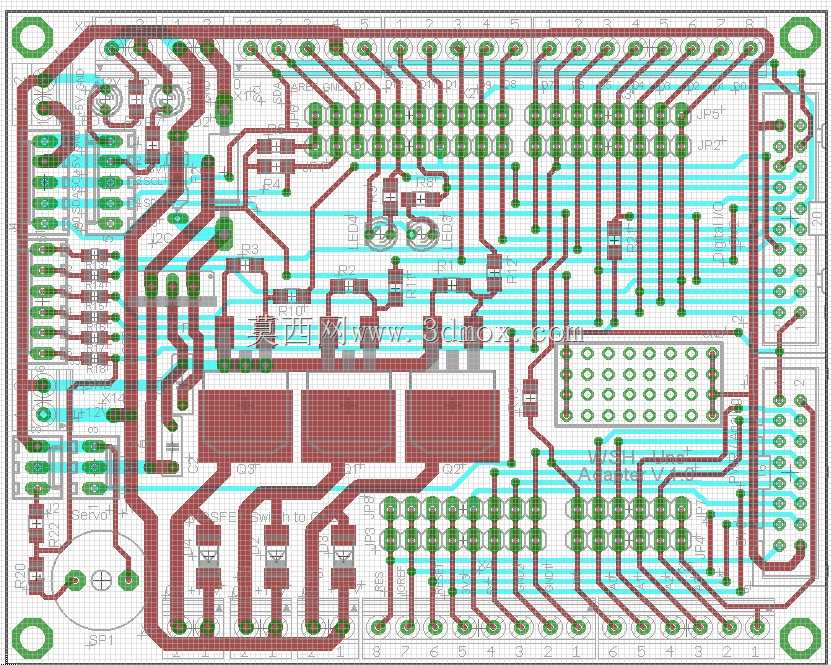

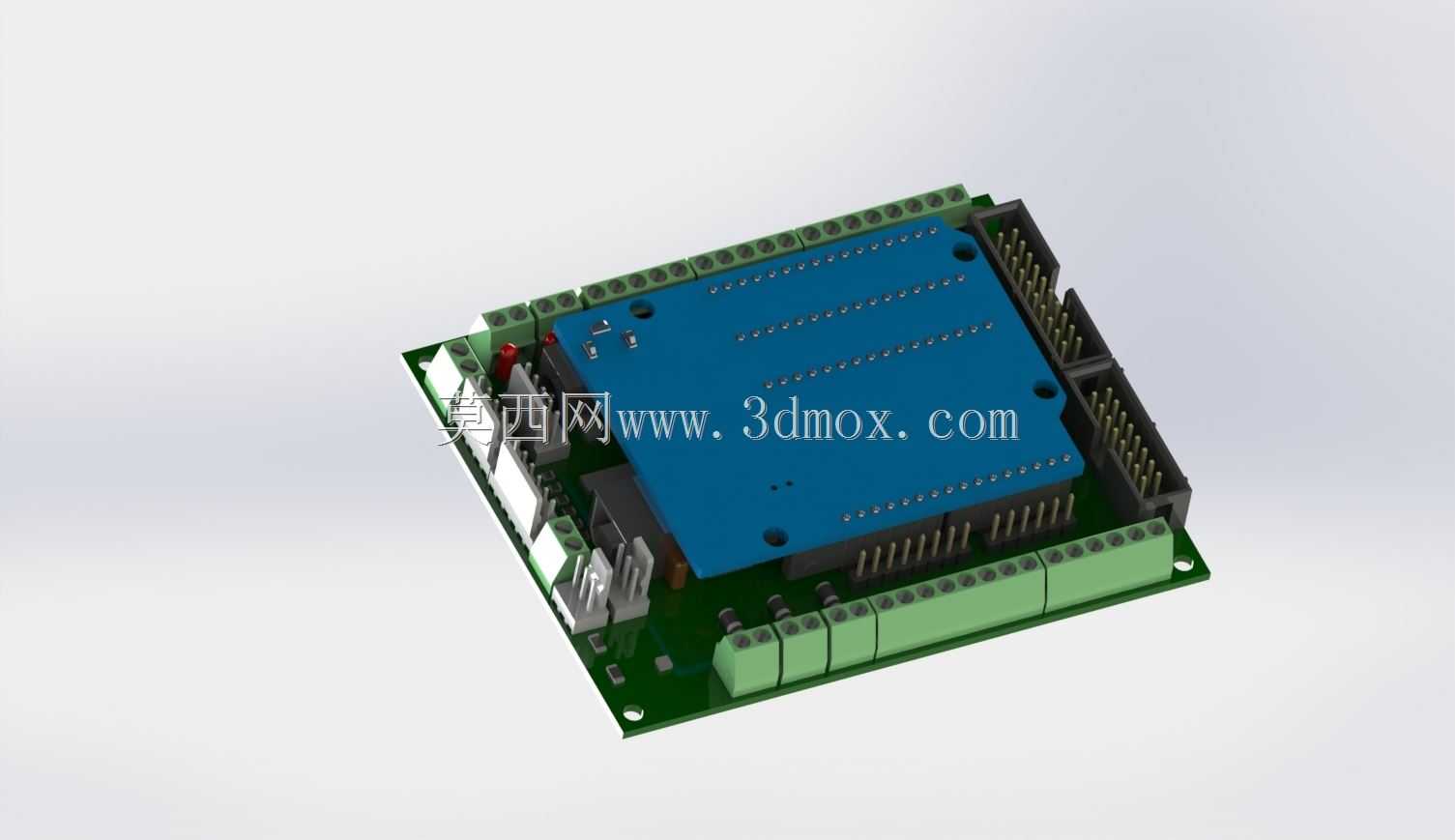

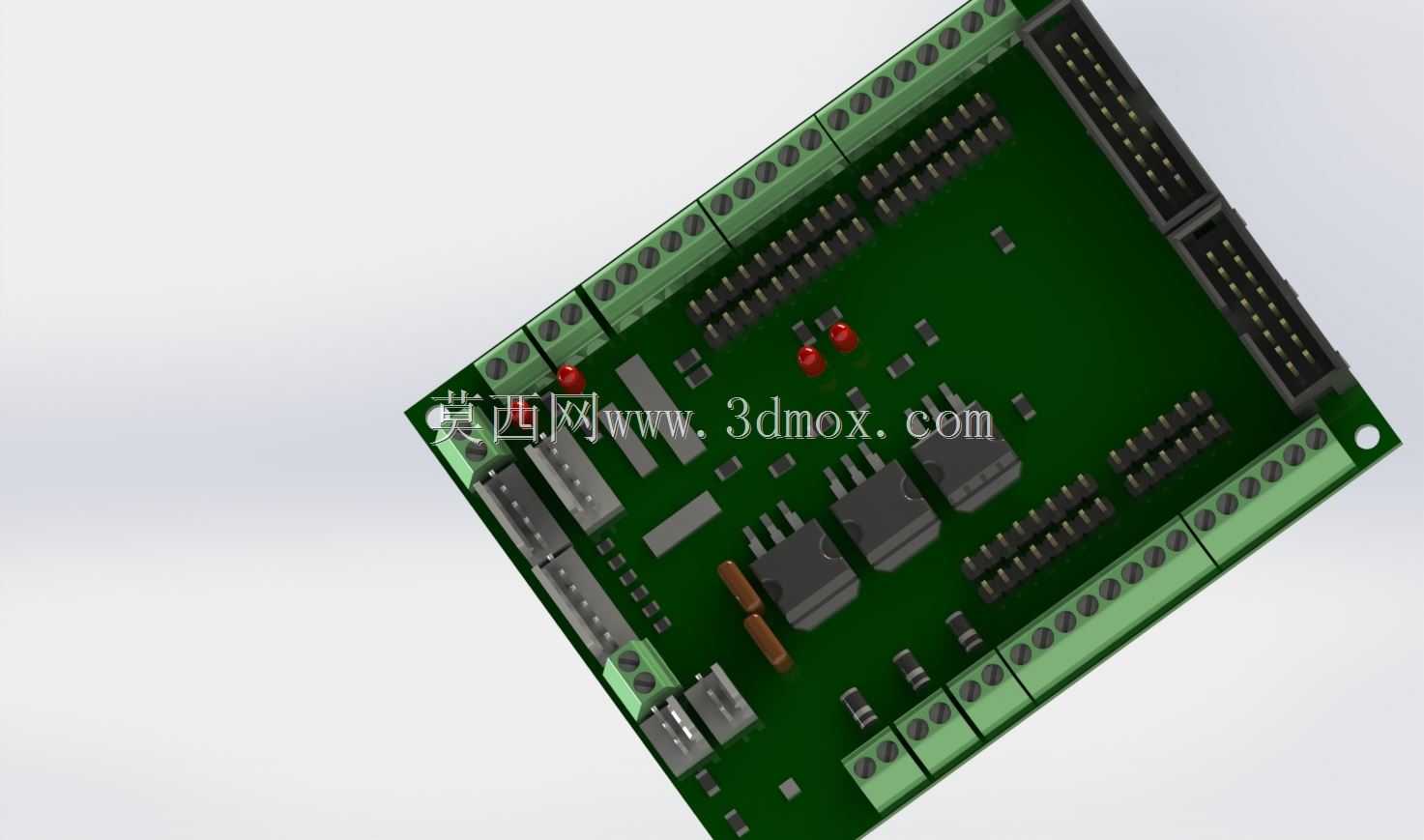

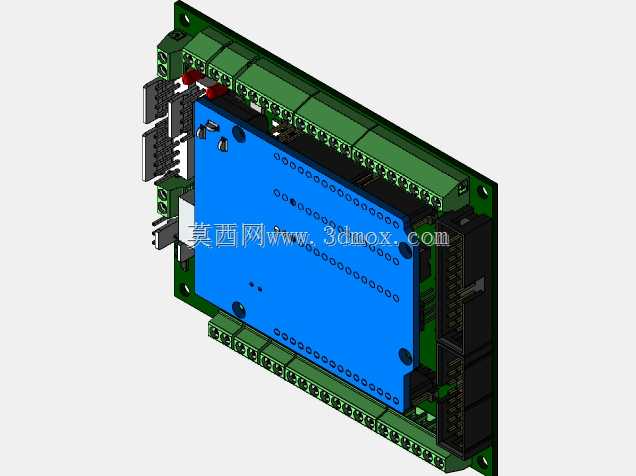

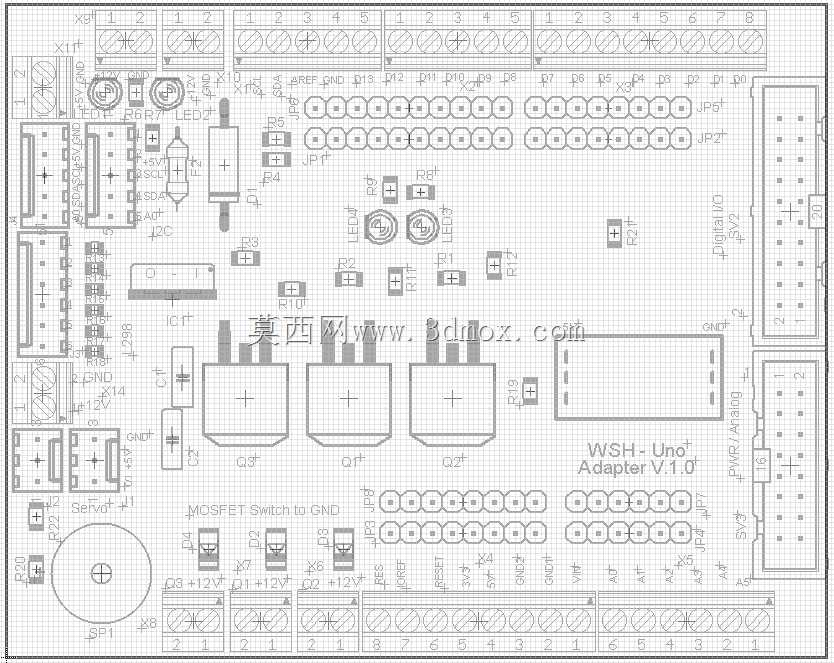

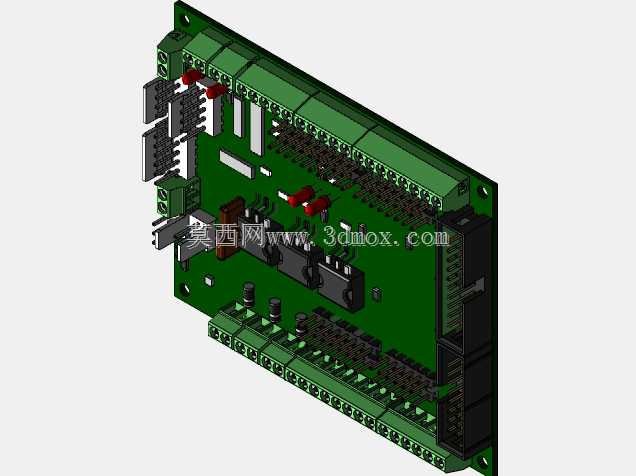

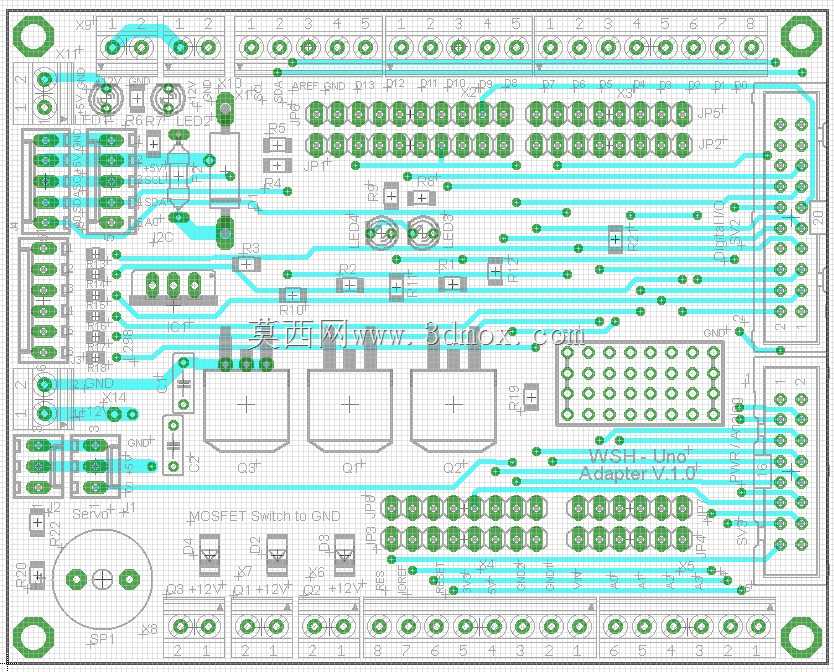

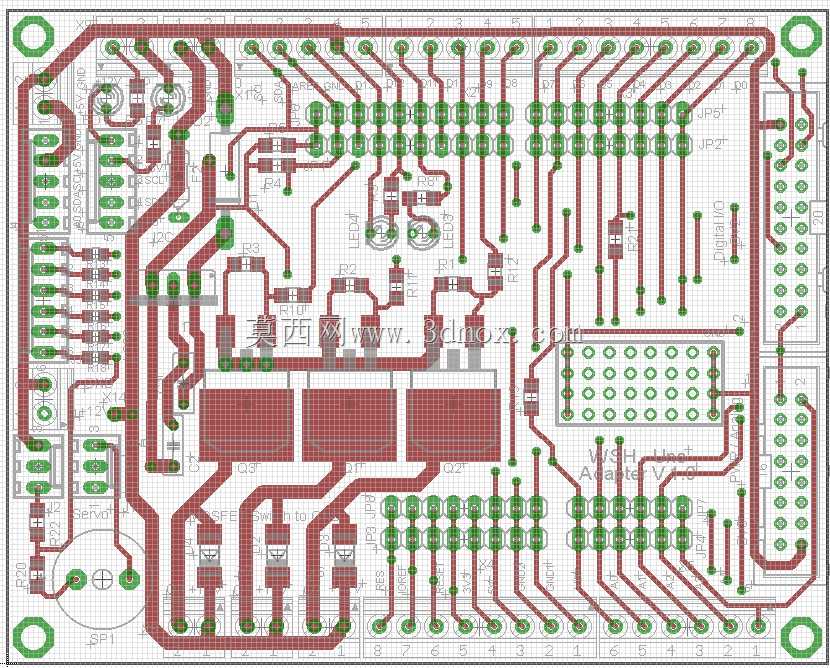

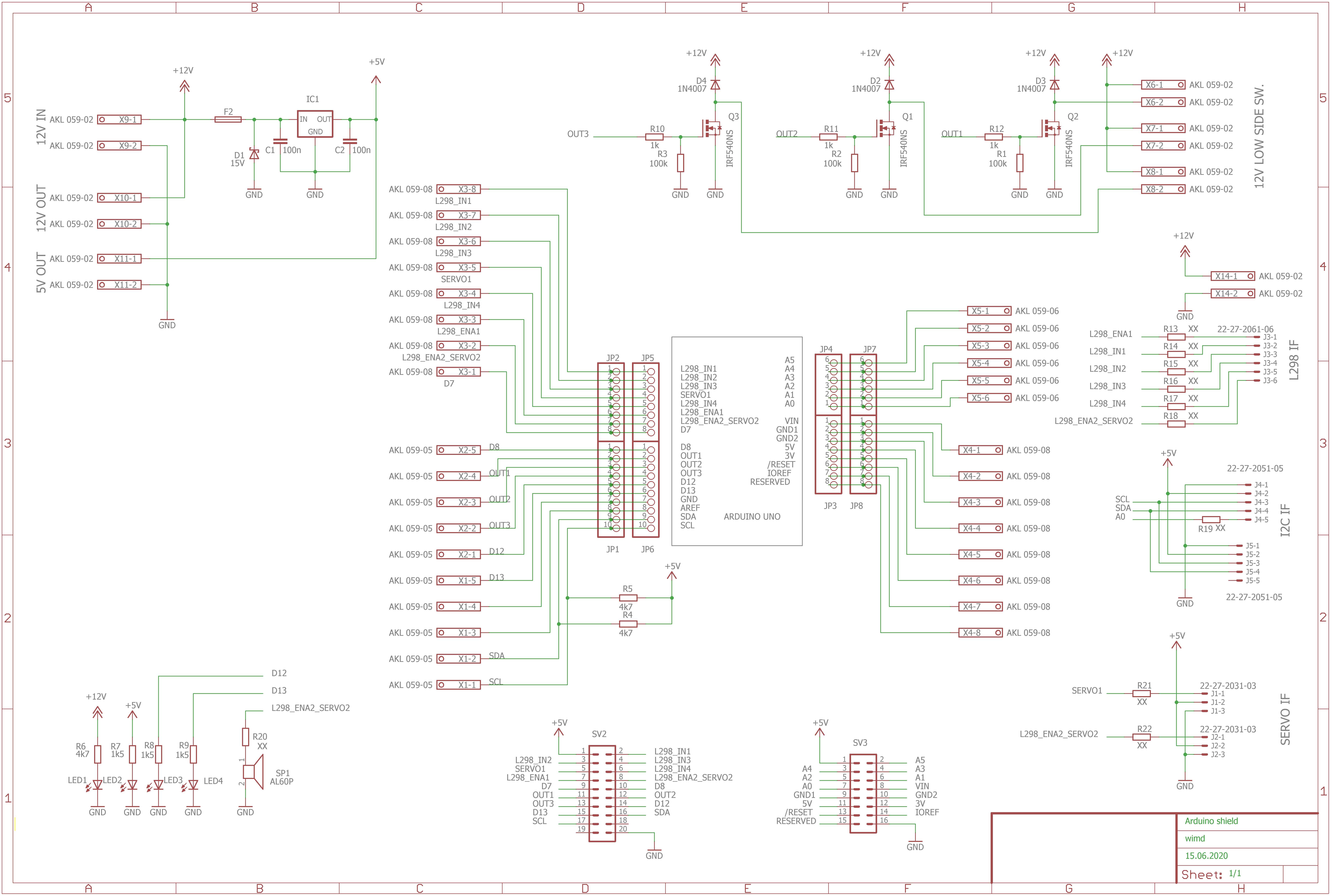

这款Arduino Uno扩展盾板的设计初衷，是解决原型开发阶段传感器、执行器与主控板接线杂乱、连接可靠性不足的痛点，在小型自动化测试台、教学实验装置、创客类小型智能设备的搭建场景中，能够大幅减少杜邦线的使用量，降低接线错误概率，提升电路连接的稳定性。从结构设计来看，板载所有输入输出端子均采用螺钉式接线夹，单路接线可适配0.2-1.5平方毫米的多股或单股导线，接线后拉脱力可达30N以上，完全满足实验室及小型工业现场的电气连接安全要求，避免试验过程中因接线松动导致的信号中断、设备误动作问题。板上预留了与molex连接器适配的压接接口，同时设置了16针、20针两组排针座，可直接插接常规字符型LCD显示屏，无需额外转接排线，显示模块安装后与盾板上表面平行，整体堆叠高度不超过35mm，不会与Uno主控板的USB接口、电源接口产生安装干涉。针对电机类感性负载的驱动需求，板上集成了3路MOSFET驱动回路，每路驱动的栅极引脚直接连接至Arduino的数字IO引脚，驱动回路自带自恢复二极管，可在电机启停、换向时吸收反向电动势，避免反向电压击穿主控芯片；驱动回路供电与主控逻辑供电做了分隔设计，屏蔽层可直接接入12V外部直流电源，供电回路串联自恢复保险丝，当负载电流超过2A时会自动切断供电回路，防止过流烧毁PCB走线或外接器件。板上同时预留了12V、5V两组稳压输出接线点，可直接为外接传感器、小型继电器模块供电，无需额外外接电源模块。用户功能扩展区域设置了蜂鸣器、LED指示灯的安装焊盘，对应的控制引脚直接引出至Arduino的空闲IO口，可通过程序直接控制声光提示功能，无需额外焊接外围电路。PCB外形尺寸完全匹配Arduino Uno主控板的安装孔位，四角预留M3安装孔，可直接与主控板堆叠固定，也可通过铜柱安装在标准DIN导轨支架或设备外壳内部，安装时板边距离周边结构件的安全间隙不小于2mm即可，不会出现结构干涉问题。整体布线遵循强弱电分离原则，功率走线宽度不小于2mm，信号走线宽度不小于0.8mm，大电流回路做了铺铜处理提升载流能力，接口排布按照信号类型分区，模拟量输入接口、数字量接口、电源接口分区域布置，减少不同类型信号之间的串扰，提升信号采集的稳定性。
