Peopoly Moai光固化3D打印机FEP树脂槽结构

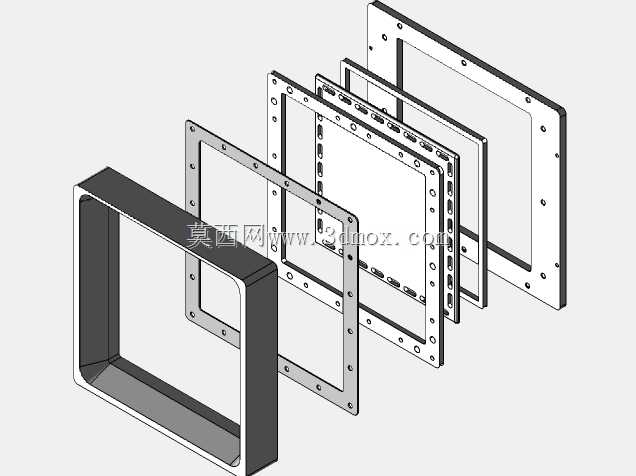

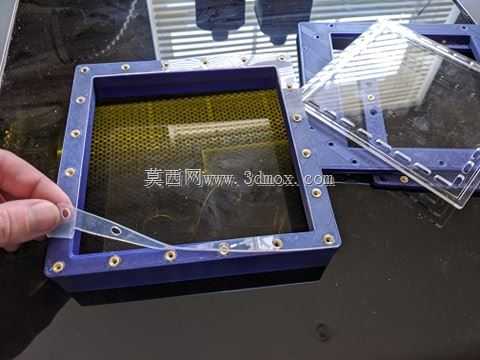

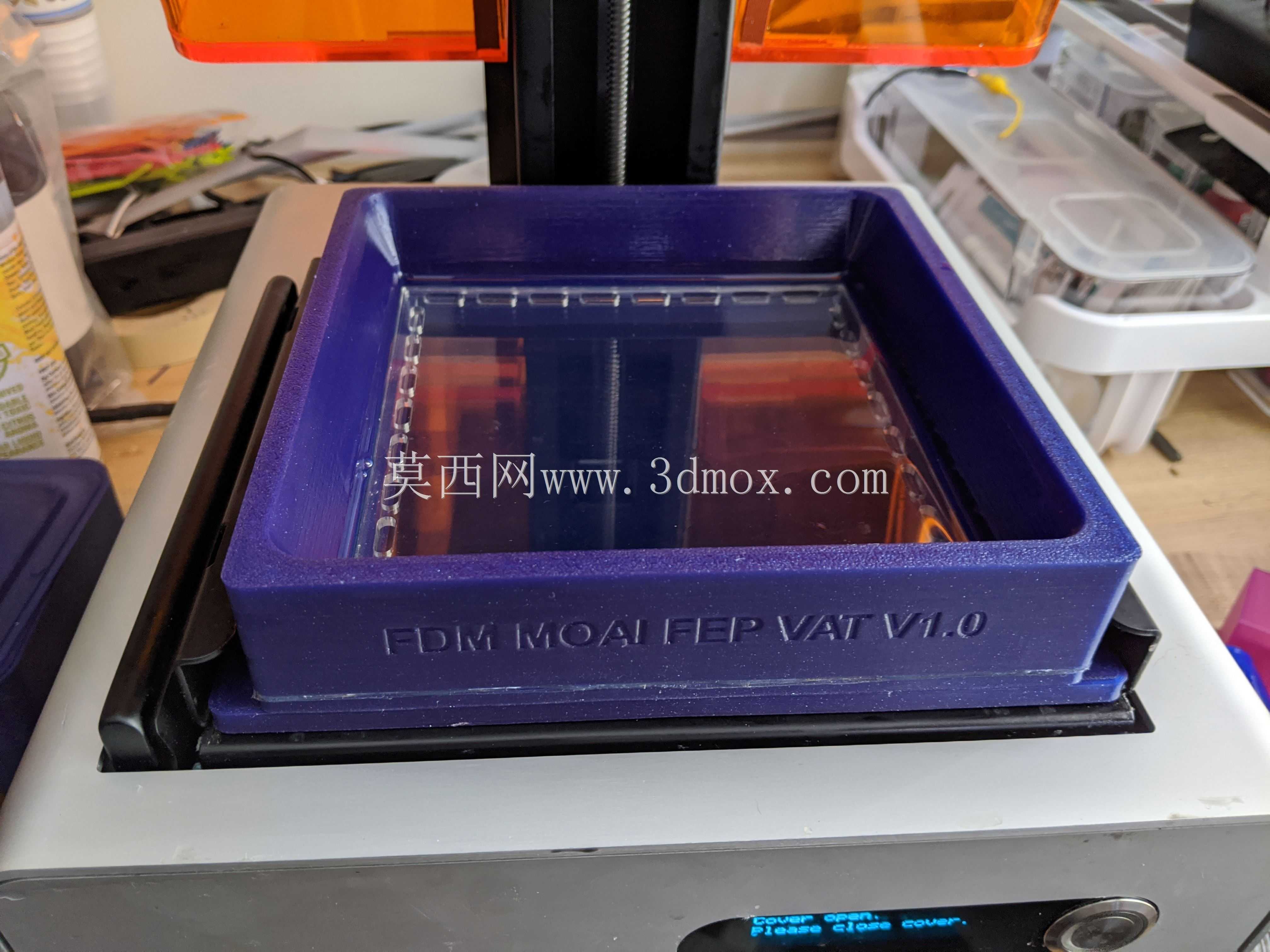

该结构为光固化3D打印设备配套的树脂盛放料槽，主要适配Peopoly Moai系列SLA/DLP成型设备，安装于设备成型平台下方、投影光源上方的核心工位，承担盛装光敏树脂、作为离型界面承载固化层剥离的核心功能，是光固化打印流程中直接决定成型成功率与表面质量的关键功能部件。设计过程中优先考虑FDM工艺的成型可行性，整体采用方形敞口槽体结构，槽体侧壁做加厚处理以抵抗树脂长期浸泡带来的溶胀形变，同时规避了激光切割亚克力等二次加工工序，所有结构件均可通过熔融沉积工艺直接打印成型，无需额外的定制裁切配件，大幅降低配件的自制门槛。槽体底部设计有FEP膜张紧安装结构，通过周边压紧件将FEP离型膜平整固定在槽体底部，保证膜面张紧度均匀，避免打印过程中固化层粘附在槽底无法随成型平台抬升，张紧结构的压紧边做了圆角过渡处理，防止尖锐边角割破FEP膜造成树脂渗漏。槽体的安装边界完全匹配对应型号设备的原有料槽安装位，无需对设备原有机架、Z轴升降结构做任何改装即可直接替换使用，槽体内部容积经过测算，可满足常规尺寸模型打印的树脂盛装需求，同时预留了足够的树脂余量空间，避免大尺寸模型打印过程中树脂液位过低导致成型失败。选材层面优先适配PLA材质打印，该材质在常规光敏树脂环境下具备足够的化学稳定性，可耐受常见树脂成分的长期浸泡，不会出现过度溶胀、开裂等失效问题，同时PLA材质打印的槽体刚性足够，可长期维持FEP膜的张紧状态，无需频繁调整张紧度。槽体后壁比其他侧壁做了加厚设计，用于安装固定组件，通过标准紧固件即可将槽体锁定在设备安装位，避免打印过程中槽体移位导致的成型偏差，组装时仅需控制槽底到FEP膜的厚度尺寸，保证离型面到光源的距离符合设备焦距要求即可，无需复杂的调校工序。日常使用中该料槽可直接替代原厂亚克力料槽，当FEP膜出现划痕、雾化影响透光率时，仅需拆卸压紧件更换FEP膜即可重复使用槽体主体，大幅降低光固化打印的耗材使用成本，同时FDM打印的槽体边角无亚克力粘接的接缝渗漏隐患，长期使用的密封可靠性更优。
