VexEDR机器人X型全向移动底盘结构

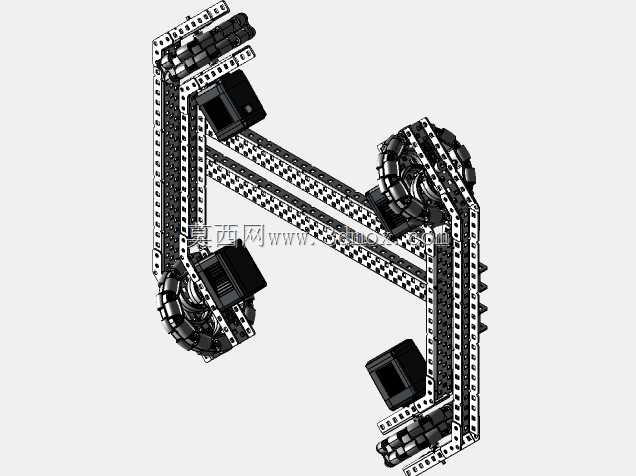

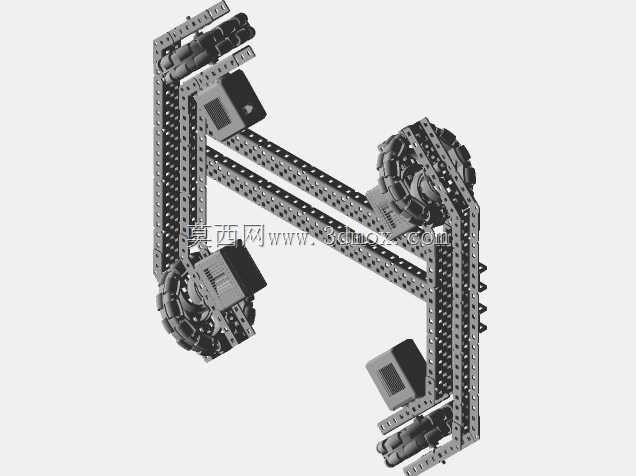

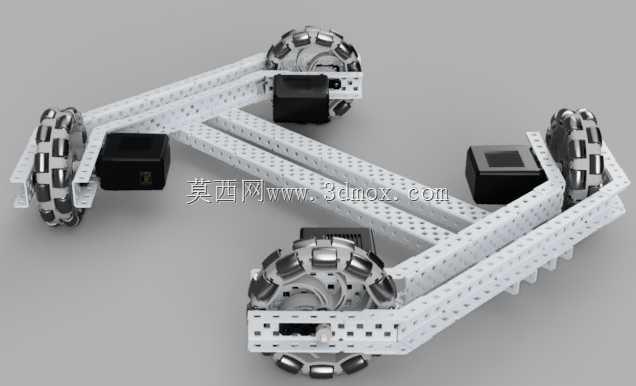

该X型全向移动底盘主要面向青少年机器人竞赛、教学实训场景中的VexEDR机器人平台设计，作为机器人整机的承载基体，承担动力输出、部件安装、运动执行的核心功能，可适配各类竞赛任务的功能拓展需求，满足快速拆装、部件迭代更换的实训与竞赛使用要求。底盘采用四组麦克纳姆轮呈X形对称布局的结构形式，区别于传统两轮差速、四轮转向底盘，无需设置转向机构即可实现平面内任意方向的平移、原地零半径旋转、斜向行进等复杂运动动作，在竞赛场地的狭小作业空间内具备极强的机动灵活性，能够快速完成绕障、对位、精准停靠等操作，适配各类需要高机动性的竞赛任务场景。结构主体采用标准化多孔铝型材搭建，型材表面的等距阵列安装孔位完全匹配VexEDR体系的通用安装标准，可直接使用配套紧固件完成上层功能组件的固定，无需额外进行打孔、攻丝等二次加工，大幅降低组装调试的时间成本，也便于使用者根据任务需求快速调整上层结构的安装位置，更换不同功能的执行组件。设计阶段充分考虑了竞赛场景下的碰撞防护需求，四组轮组均突出于底盘框架的边角位置，在发生侧向碰撞时轮组可率先承接冲击力，避免型材框架直接受撞发生形变，同时轮组与框架的连接位置采用加强型固定结构，可承受竞赛过程中频繁启停、急转带来的冲击载荷，不会出现连接松动、轮组偏移的问题。动力组件采用内嵌式安装布局，驱动电机固定在底盘框架的内侧空腔位置，既能够降低整机重心提升运动稳定性，也可避免电机外露在碰撞中出现损坏，电机输出轴与麦克纳姆轮的连接采用同轴直连结构，减少传动环节的动力损耗，保证动力输出的响应速度与传动效率。底盘的安装边界预留了充足的上层拓展空间，框架中部的平整区域可固定主控器、电池、传感器支架等核心部件，四周的型材安装面可拓展机械臂、抓取机构、举升装置等任务执行组件，各走线槽位沿型材内侧预留，可将动力线、信号线规整收纳在框架内部，避免运动过程中线缆剐蹭场地部件或被轮组卷入。轮组的安装高度经过反复调校，保证底盘底部与场地表面留有足够的通过间隙，可平稳通过场地内的接缝、小幅凸起障碍，不会出现卡滞、蹭底的问题，同时四组轮组的接地压力均匀分布，避免长时间使用后出现单个轮组过度磨损、运动跑偏的情况。整体结构采用模块化设计思路，所有连接部件均为Vex体系通用标准件，当单个部件出现损坏时可快速拆卸更换，无需对整体结构进行拆解，能够满足竞赛现场快速维修、调试的使用需求，也便于教学场景下学员理解全向移动底盘的运动原理与结构组成，完成组装、调试、改装的全流程实训操作。
