四轴FPV竞速无人机轻量化机架底盘

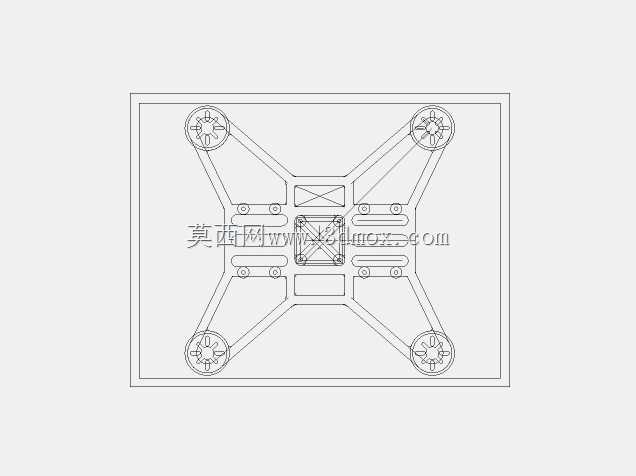

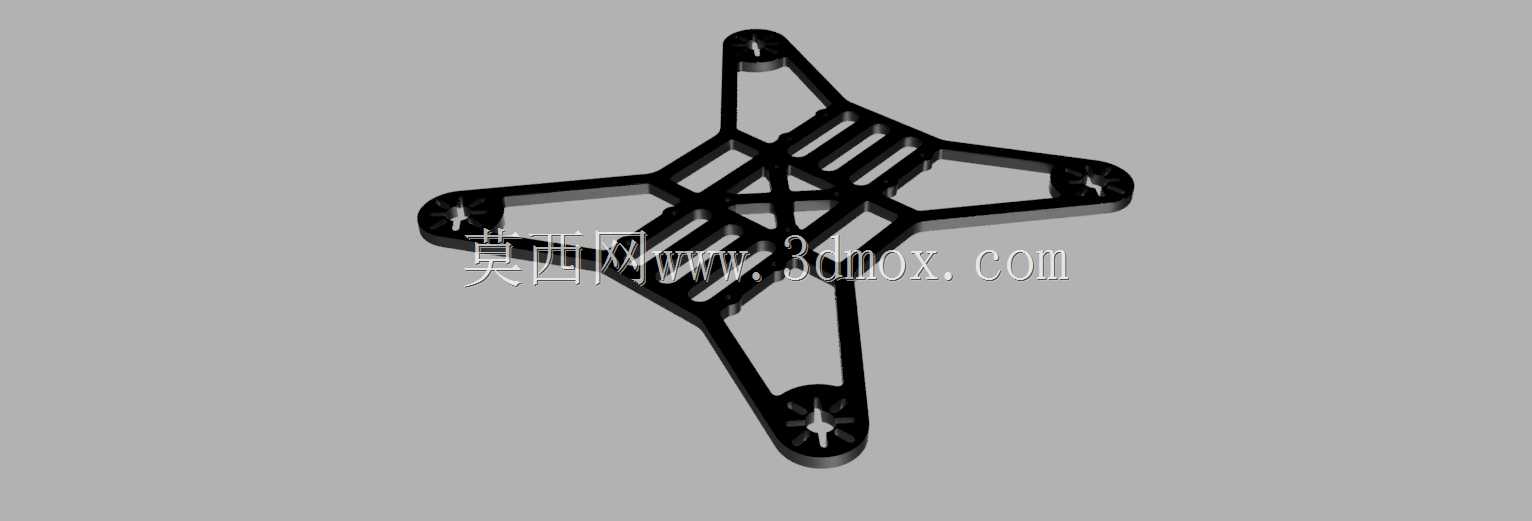

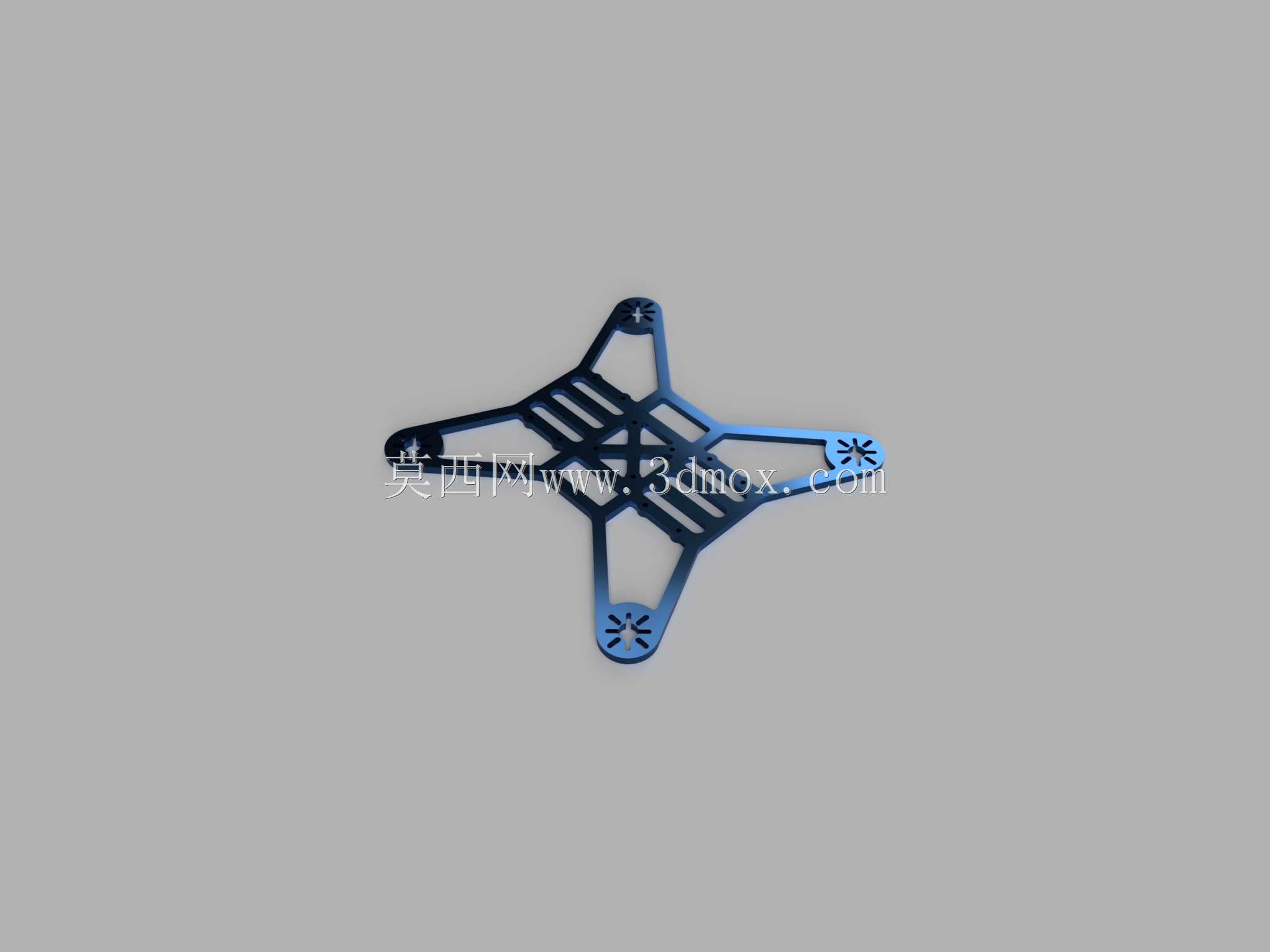

该机架底盘针对小型FPV穿越机的竞速飞行场景设计，核心适配室内外小范围特技飞行、近距竞速赛事的使用需求，作为整机组装的核心承载结构，需要同时兼顾飞控板、电池、电调、图传模块的安装固定，以及四个动力电机的定位支撑，还要在高速飞行、碰撞剐蹭的工况下保持结构刚性，避免形变影响飞行动态平衡。设计阶段优先考虑减重需求，整体采用X型对称布局，四个机臂从中心安装区向外延伸，末端预留电机安装孔位，孔位间距匹配常用1103、1104系列微型无刷电机的安装尺寸，机臂与中心区域采用镂空筋条结构，在削减不必要材料重量的同时，通过交叉筋的受力传导路径设计，保证机臂受侧向冲击力时不会轻易断裂，中心区域的分层安装槽位可直接叠放飞控板与电调板，槽位边缘预留走线缺口，方便电源线、信号线的规整排布，避免飞行过程中线材晃动干扰飞控传感器。从安装边界来看，整机对角电机轴距适配三寸以下桨叶的安装需求，机臂末端的电机座做了下沉式设计，能让螺旋桨的转动平面与机架重心保持合理高度差，降低飞行时的翻转惯量，中心电池安装位的卡扣结构适配2S-3S规格的小型锂聚合物电池，安装后电池重心与机架几何中心重合，减少飞行时的配平调整工作量。结构细节上，机架边缘全部做了圆角过渡处理，既可以降低飞行时的风阻，也能在发生碰撞时减少应力集中点，避免尖锐边角受冲击后出现开裂，四个机臂的连接筋条采用等强度设计，靠近中心区域的筋条厚度更大，向机臂末端逐步收窄，匹配飞行时机臂的受力分布规律——电机运转产生的振动、桨叶转动的拉力从机臂末端向中心传递，渐变厚度的筋条可以在保证强度的前提下最大化减轻自重，对于日常练习飞行的场景来说，这种结构即使发生轻度碰撞，也只会在筋条末端产生微小形变，不会直接断裂报废，能降低日常使用的耗材成本。实际组装时，该底盘不需要额外加装支撑柱，飞控、图传模块可以直接通过螺丝固定在中心区域的预留孔位上，孔位通用市面上主流的微型飞控安装规格，不需要额外打孔修改，机臂末端的电机安装孔做了沉头设计，螺丝锁紧后不会突出电机座表面，避免与螺旋桨发生剐蹭，整体结构的装配公差控制在合理范围，四个机臂的对称度偏差不会影响飞控的校准精度，装机后不需要额外做大量的配平调整就能直接试飞。
