长航时固定翼侦察无人机外形结构设计

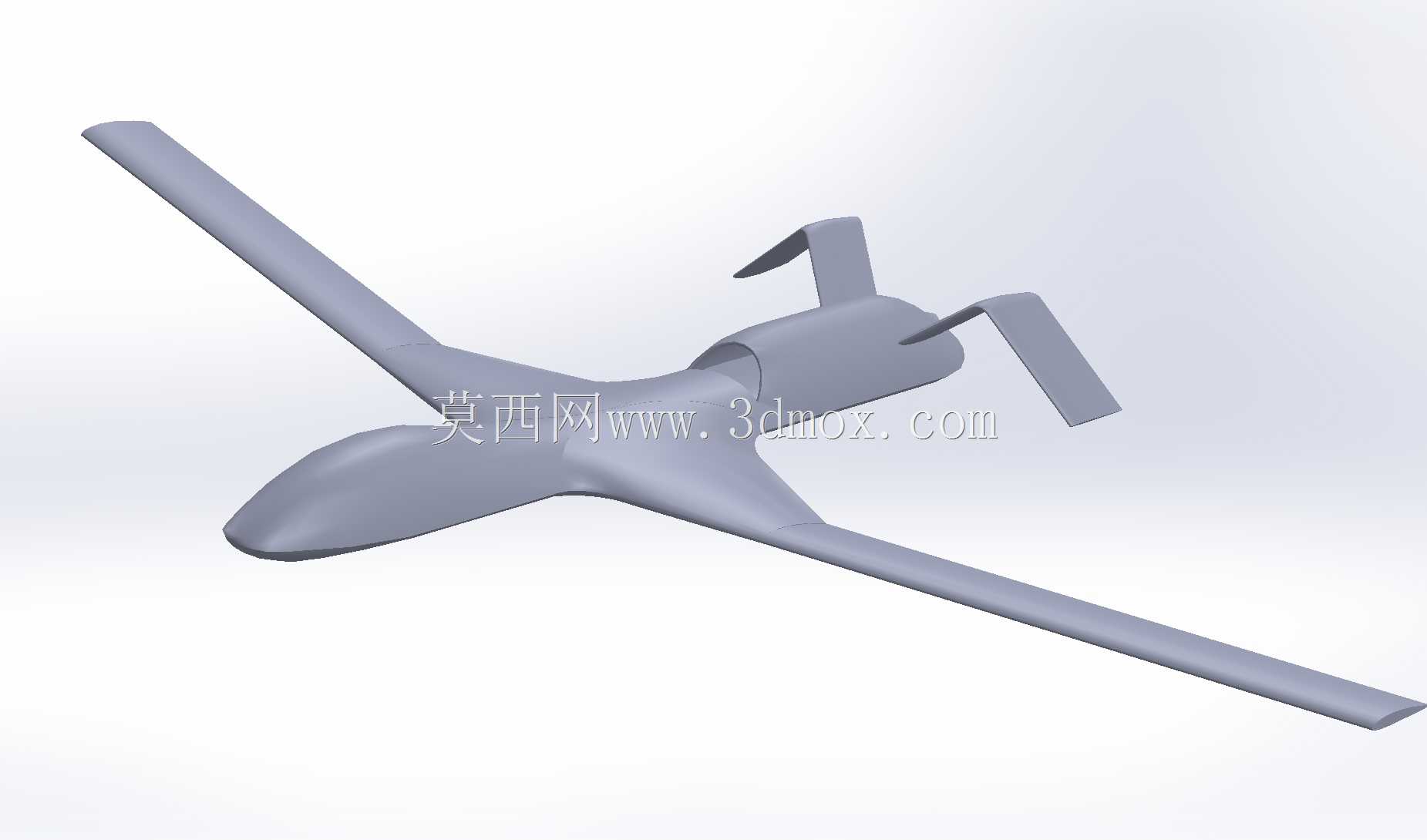

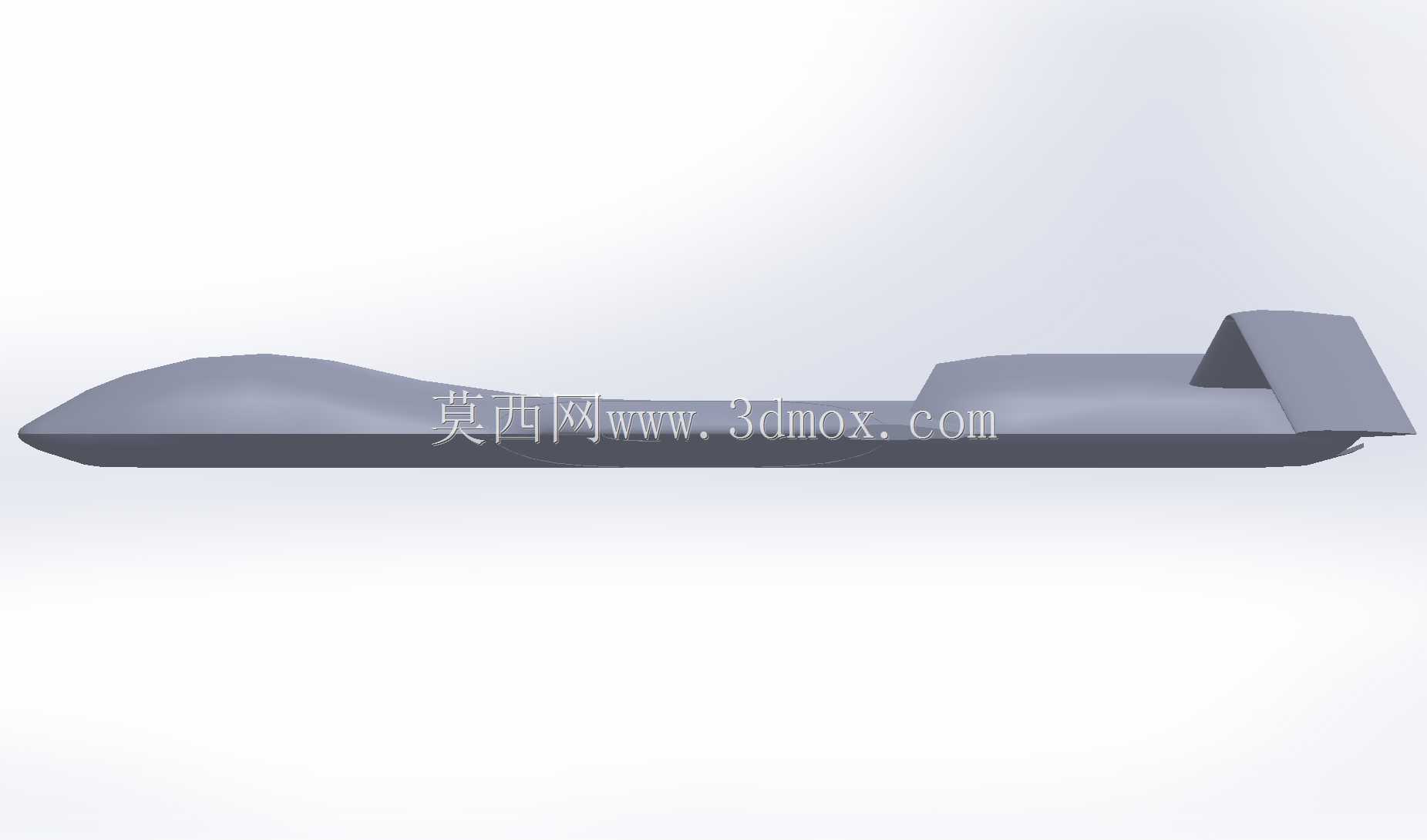

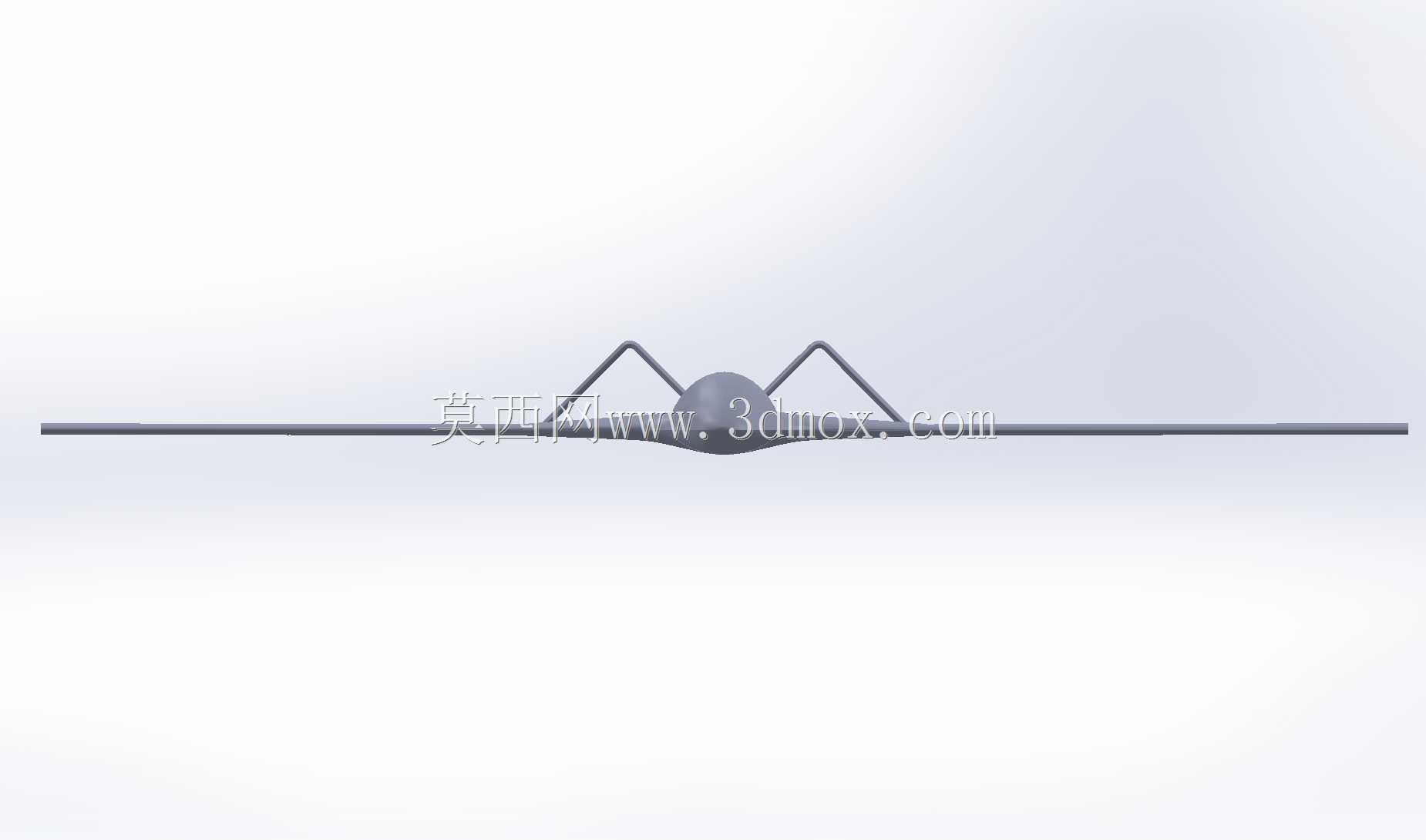

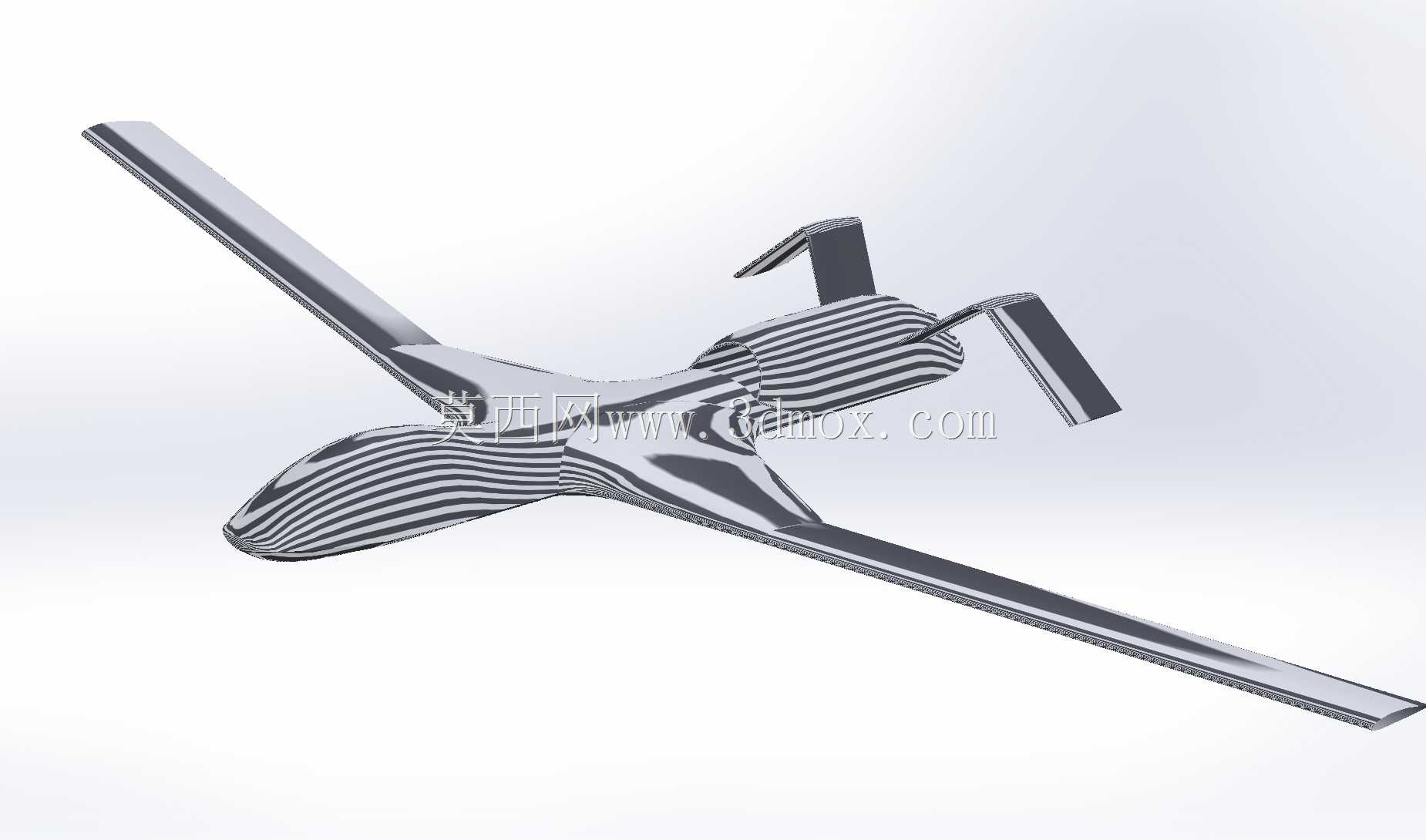

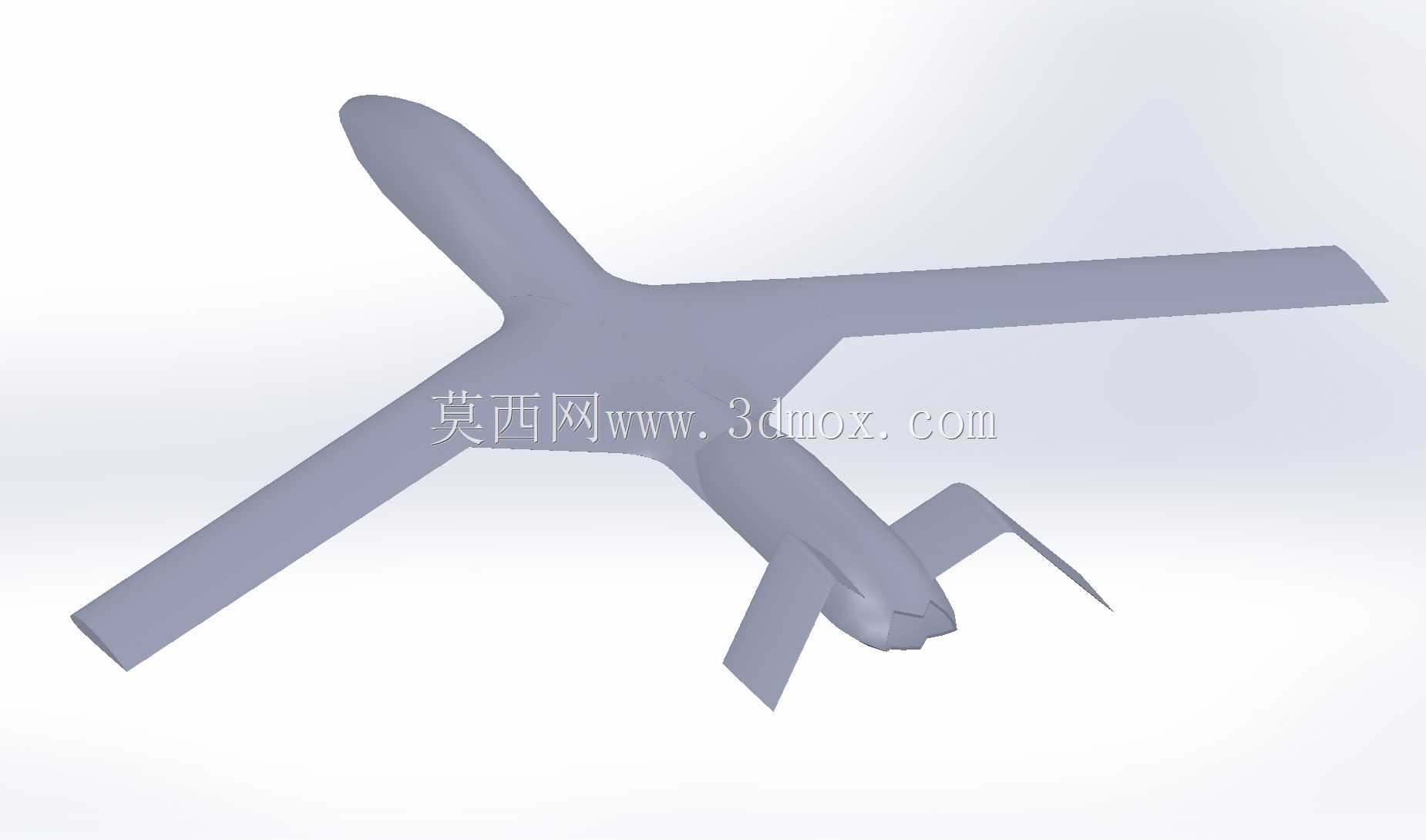

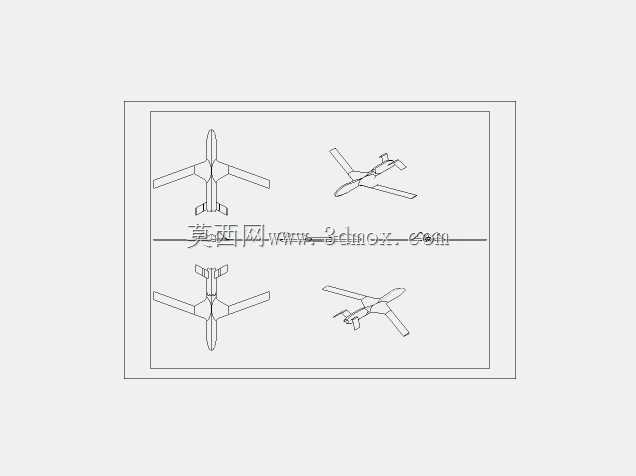

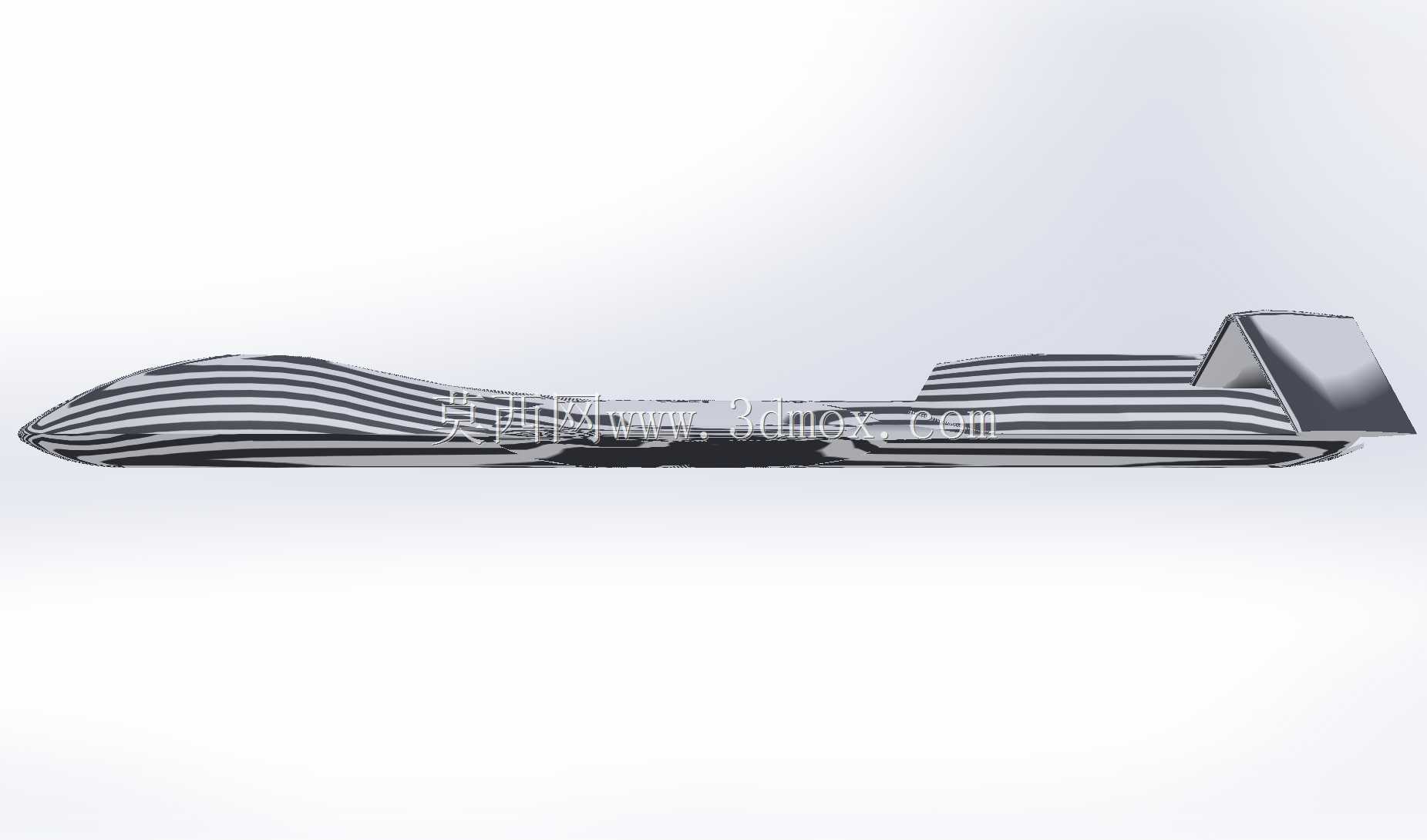

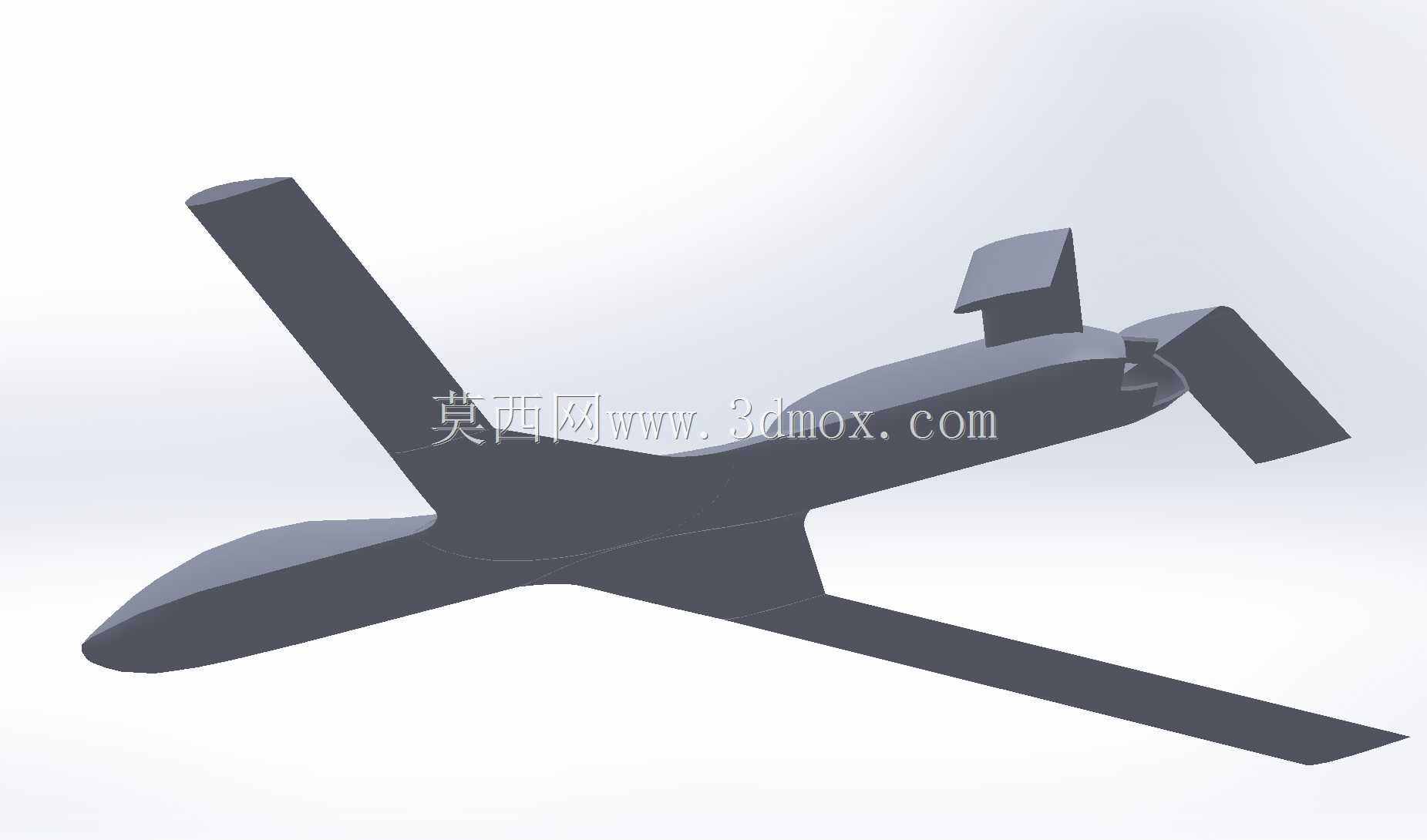

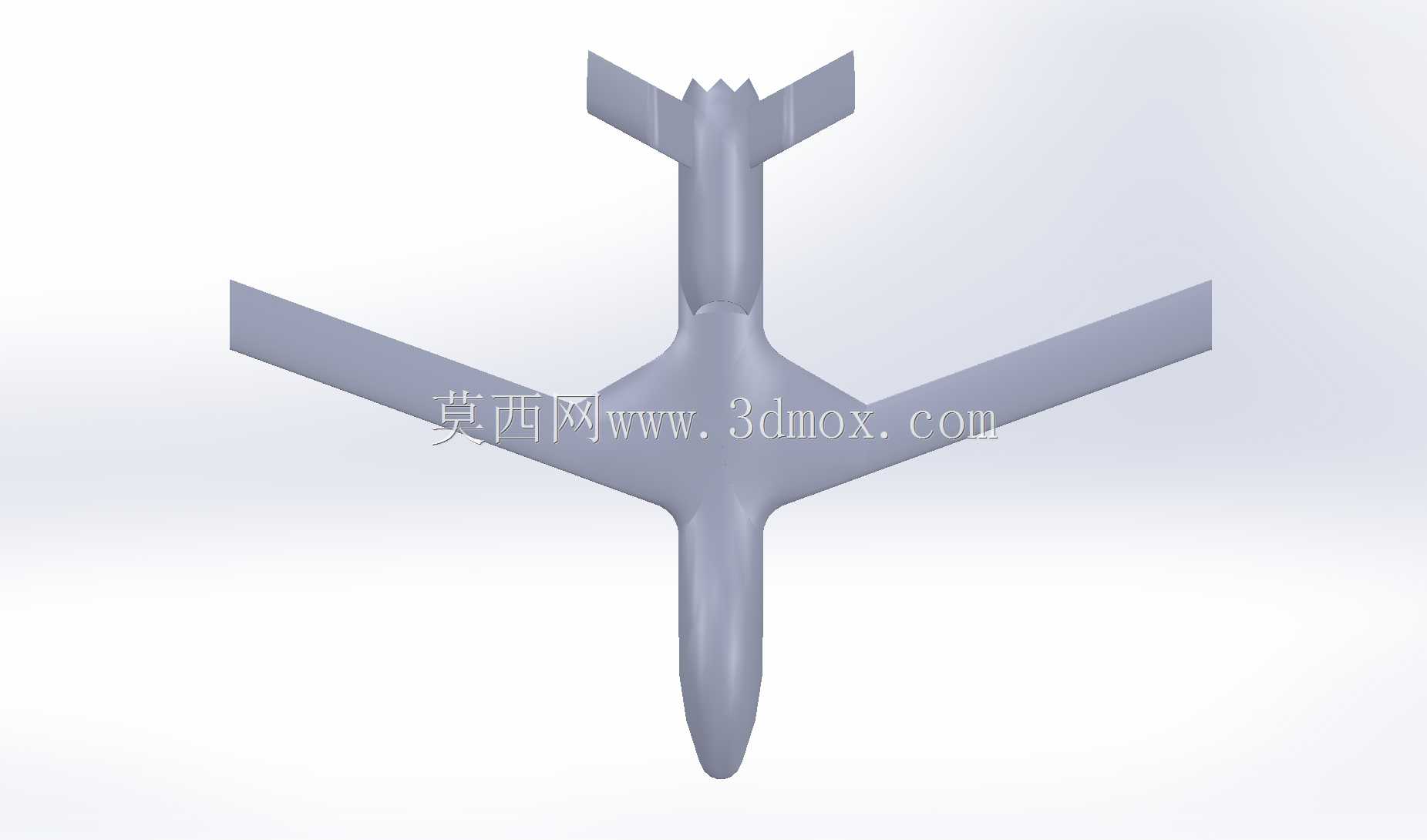

这款固定翼无人机的外形设计参考了成熟长航时侦察无人机的气动构型，机身采用流线型纺锤体截面，从机头到机尾的过渡曲面全程做了连续曲率处理，能在亚音速飞行状态下有效降低压差阻力，适配长时间巡航的气动需求。上单翼布局的设计选择，首先是为了让机身下方预留充足的任务载荷挂载空间，不管是搭载光电侦察吊舱、小型测绘设备还是通信中继模块，都不会受到机翼结构的干涉，同时上单翼的构型也能提升飞行过程中的横向稳定性，降低飞控系统在巡航阶段的配平压力。机翼采用大展弦比直翼设计，翼展方向的翼型做了渐变处理，翼根处相对厚度更大，承担机翼与机身连接的结构载荷，翼尖处适当减薄并做了切尖处理，减少诱导阻力的同时避免翼尖失速的风险，机翼后缘预留了操纵面的安装位置，可适配常规副翼结构实现滚转操纵。尾翼采用了双垂尾加高平尾的布局，两个垂尾分别布置在尾撑末端，避开了机身尾部发动机喷流的直接影响区域，同时能在大迎角飞行状态下保证足够的航向稳定性，平尾的安装位置高于机翼下洗流的主要影响区，保证俯仰操纵的效率不会在巡航阶段出现明显衰减。机身中段设置了设备舱的安装边界，可容纳飞控系统、动力电池/燃油系统、导航模块等核心机载设备，设备舱的开口位置预设在机身上部，方便日常检修与设备更换，不需要拆解机翼等主要结构。进气道布置在机身背部上方，避免地面起降阶段吸入杂物，同时能在飞行过程中获得稳定的进气流量，适配小型涡喷或者活塞动力系统的安装需求。起落架采用前三点式收放构型的预留空间，前起落架布置在机头下方，主起落架安装在机翼根部的承力结构处，收放后可完全埋入机身与机翼的结构空腔内，进一步降低飞行过程中的寄生阻力。这款构型的无人机可适配边境巡逻、地理测绘、电力线路巡检、应急灾情侦察等多个场景，长航时的气动设计能保证单次起降覆盖更大的作业范围，稳定的飞行平台也能保证机载侦察设备获取清晰稳定的影像数据，结构设计上充分考虑了零部件的加工工艺性，机身蒙皮可采用复合材料模压成型，机翼主梁可采用铝合金型材加工，降低生产制造的难度与成本。
