自吸式离心泵结构三维数字样机

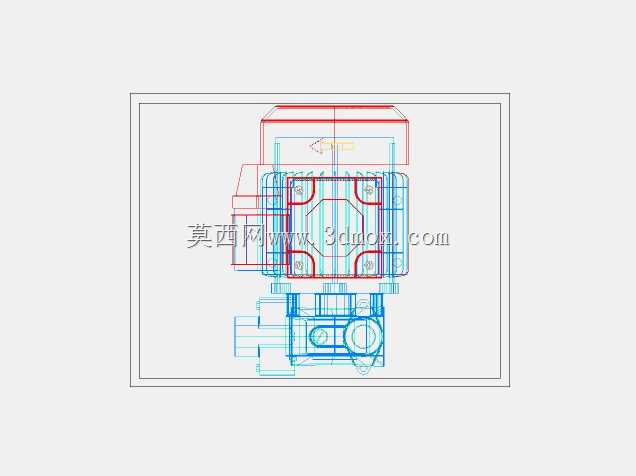

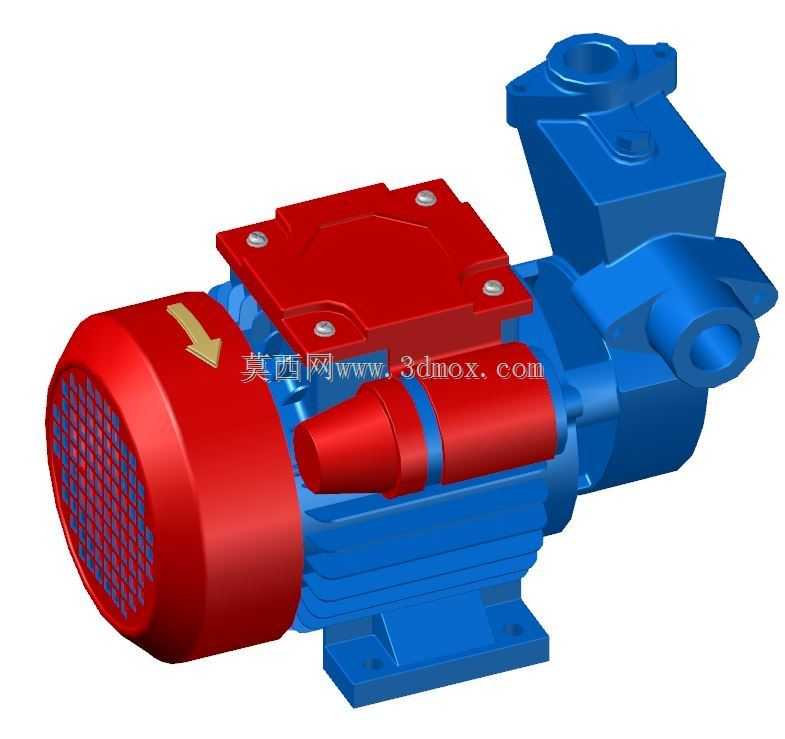

这款自吸式离心泵的三维结构设计，首先围绕民用建筑供水、小型工业循环水、农田浅层取水这类无需提前灌泵的作业场景展开，解决了普通离心泵首次启动需灌引水的操作痛点，在临时取水、管网补压、小型暖通循环等场景中能大幅降低现场操作门槛，减少引水装置的配套投入。从功能特性来看，模型完整还原了动力端与水力端的集成结构：左侧红色部分为驱动电机的风罩、接线盒与机壳结构，风罩处的格栅进风结构直接对应电机散热的流道设计，接线盒的密封压盖、螺栓固定位都做了细节还原，能直观看到电气防护的结构逻辑；右侧蓝色部分为泵头的水力流道、进出口法兰与安装底座，泵体的涡壳流道做了一体化的结构呈现，进出口的连接位预留了标准法兰的安装边界，能直接对接常规通径的管路系统。设计思路上，这款泵采用了电机与泵体直联的共轴结构，省去了中间联轴器的传动环节，既压缩了整机的轴向尺寸，也减少了传动损耗与对中安装的调试工作量；底座的安装孔位做了对称布局，适配混凝土基础或型钢支架的固定安装，安装时无需额外加工过渡连接板。从安装边界来看，整机的重心落在底座中心区域，径向尺寸以电机机壳外径为最大边界，泵头的进出口方向垂直于电机轴向，现场布管时可根据管路走向调整泵体的安装角度，接线盒的顶部预留空间满足线缆弯折的操作余量，风罩侧预留的散热空间不小于风罩直径的四分之一，避免进风受阻导致电机温升超标。结构细节上，电机与泵体的连接位做了密封腔的结构还原，能直观看到机械密封的安装位置，泵体顶部的排气螺塞位对应自吸排气的功能结构，首次启动时只需打开排气螺塞注满少量引水，即可完成自吸过程抽送液位低于泵位的流体，日常维护时只需拆开泵体端盖即可清理叶轮处的杂物，无需拆解整机管路。
