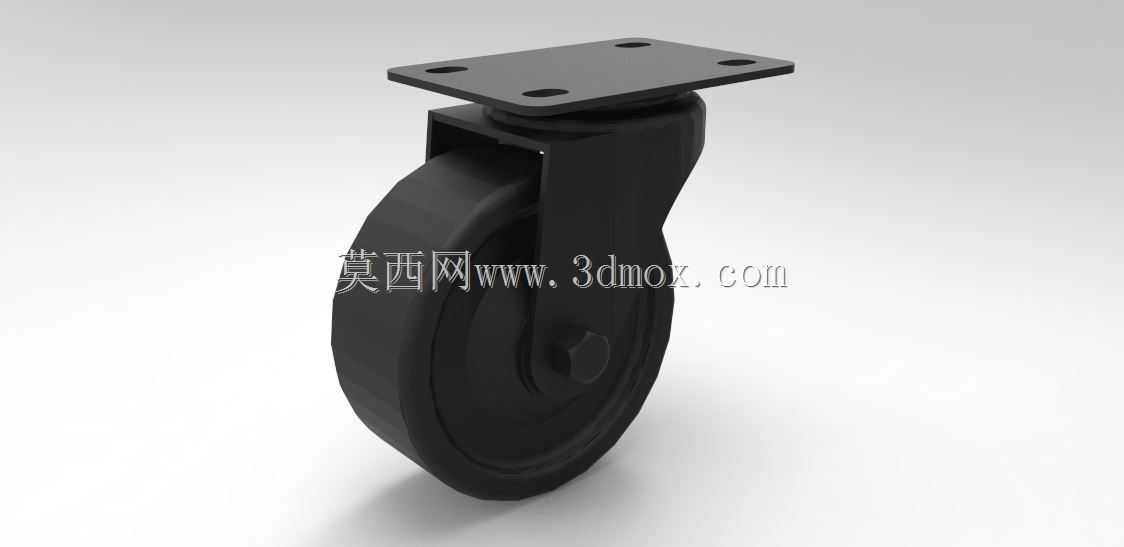

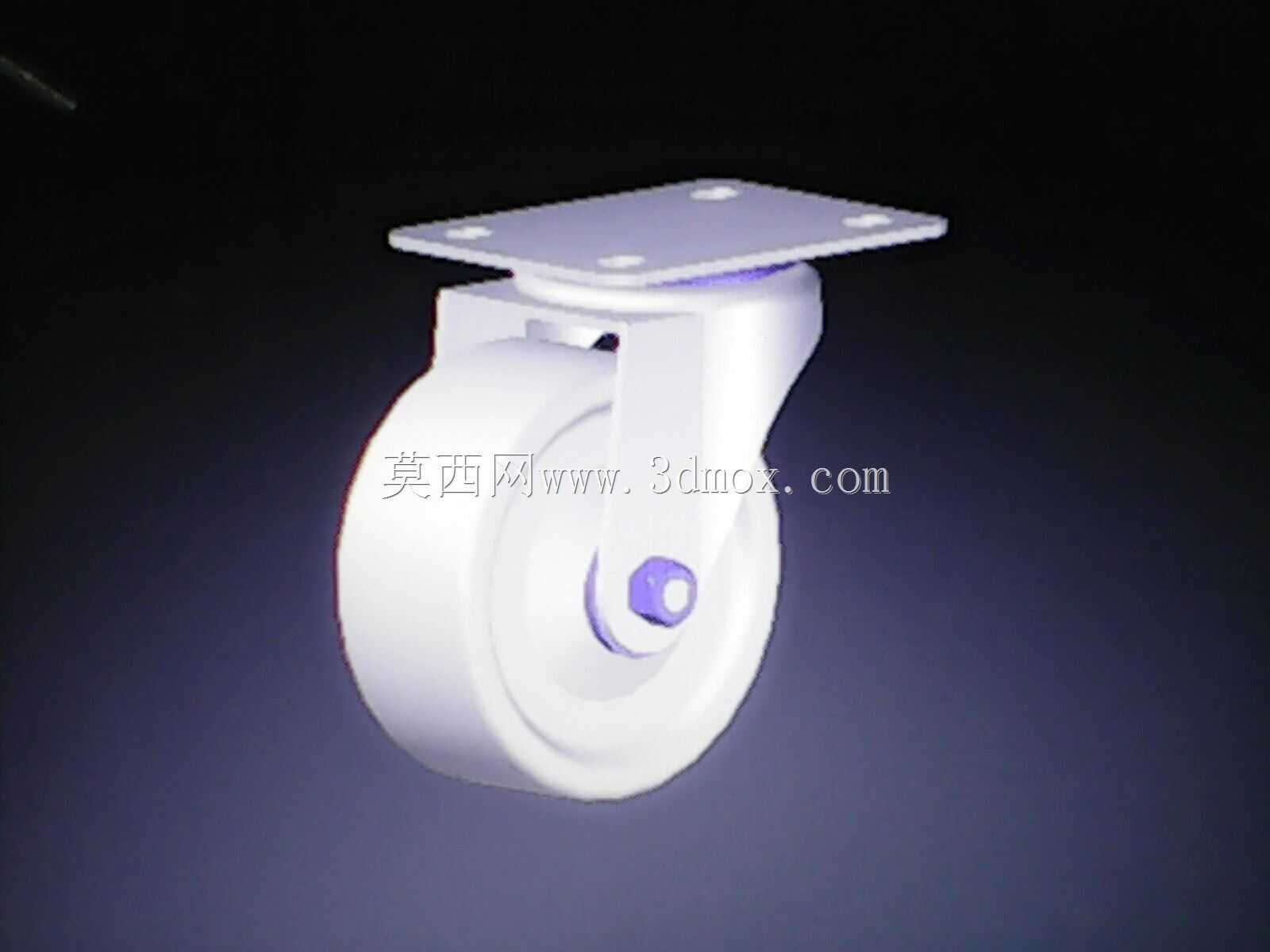

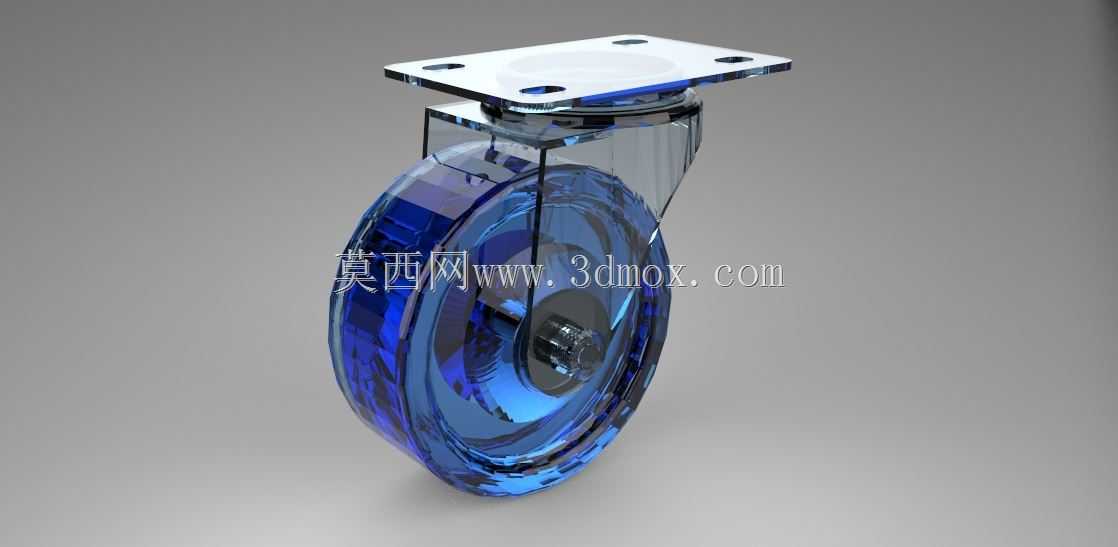

重载平板安装式万向工业脚轮结构

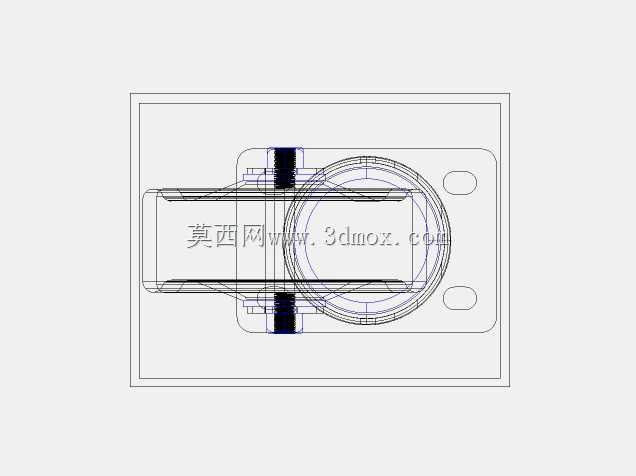

这款脚轮的结构设计完全围绕工业场景的重载移动需求展开，顶部采用四孔方形安装法兰，安装孔位对称分布在法兰板四角，安装时可通过螺栓直接与设备底部的安装面锁附，法兰板与下方转向支架之间设置回转支承结构，可实现360度水平方向自由回转，转向过程无卡滞，适配需要频繁变向移动的设备工况。轮体采用高耐磨硬质材质，轮面做了微弧面处理，滚动过程中与地面接触面积均匀，既可以在平整的环氧地坪、水泥地面顺畅滚动，也能应对车间常见的微小地面接缝、颗粒杂质，不会出现卡滞硌伤轮面的问题。支架部分采用一体弯折成型的加厚钢结构，轮轴位置做了加厚衬套设计，可承受径向与轴向的复合载荷，避免长期重载使用后出现支架变形、轮轴偏移的问题。从实际应用场景来看，这类脚轮广泛适配车间周转工装车、中型设备机架、仓储货架、自动化设备移动底座等场景，单轮可承载数百公斤的静载荷，动载荷下也能保持稳定的行走性能，不会出现轮体变形、转向卡顿的问题。设计过程中充分考虑了安装边界的适配性，方形法兰的安装孔距符合通用工业脚轮的安装尺寸规范，可直接替换同规格的旧脚轮，不需要对设备底部安装面做二次加工，降低设备维护替换的成本。轮体与支架之间预留了足够的转动间隙，转向过程中轮体不会与支架、安装法兰发生干涉，即使在设备满载的情况下，转向操作也只需要很小的推力即可完成。轮体的厚度与直径做了匹配优化，直径越大的脚轮越容易越过地面的小障碍，这款脚轮的轮径尺寸适配中型移动设备的离地高度要求，既不会因为轮径过小导致越障能力不足，也不会因为轮径过大抬高设备整体重心，影响设备放置的稳定性。支架的转向回转结构内置润滑间隙，长期使用不需要频繁加注润滑脂也能保持顺畅的转向性能，适配工厂车间多粉尘、多油污的使用环境，不会因为粉尘进入回转间隙导致转向卡涩。
