靠墙式混合金属板遮阳凉棚结构设计

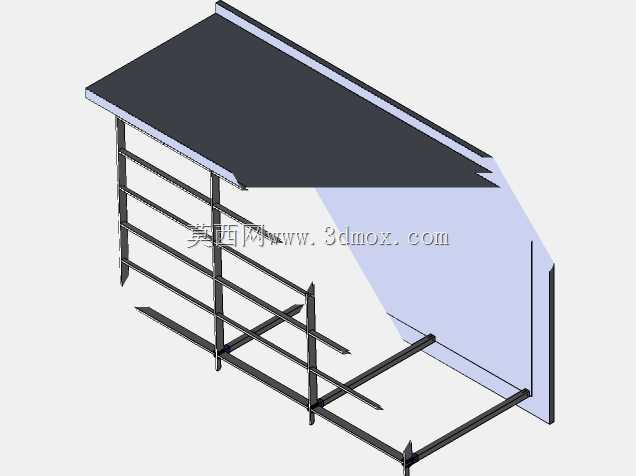

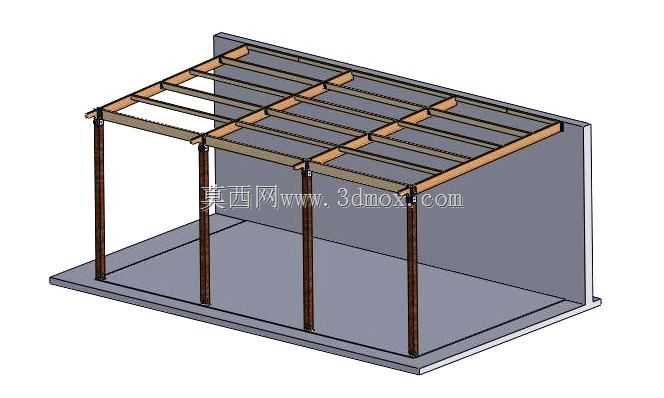

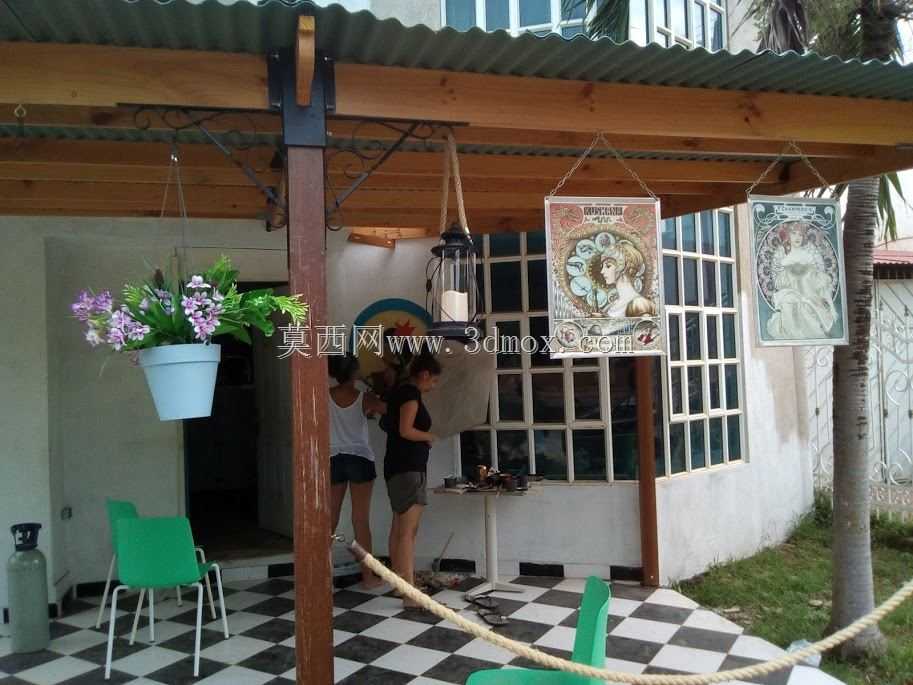

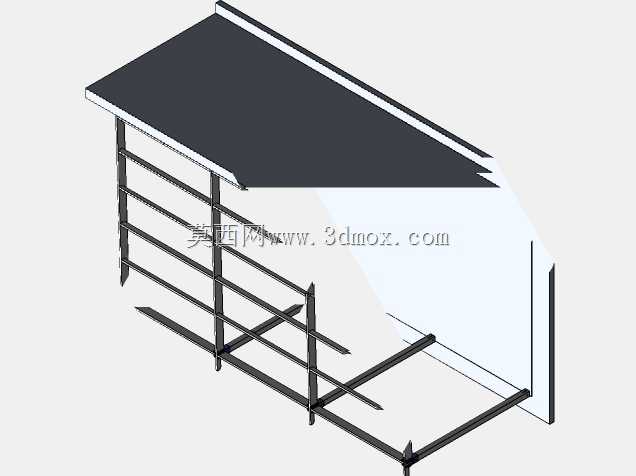

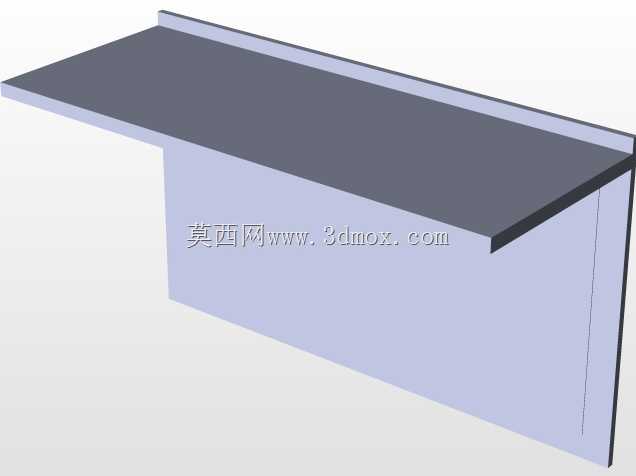

这款靠墙式凉棚主要适配民用住宅露台、厂区临时休息区、商铺外摆区域的半开放遮阳挡雨需求，依托现有建筑墙体作为单侧支撑，无需额外搭建独立承重后墙，能大幅降低现场施工的基础浇筑工作量，适配多数已完成地面硬化的户外场地。从结构设计逻辑来看，整体采用单侧立柱+墙体锚固的受力体系，四根竖向立柱均匀分布在棚架远离墙体的一侧，柱脚通过膨胀螺栓与硬化地面固定，靠近墙体的一侧则通过后置埋件将棚架主梁与建筑结构墙体连接，省去了后侧立柱的布设，既减少了立柱对场地通行空间的占用，也能避免立柱紧邻墙体带来的积水锈蚀隐患。棚顶的承重框架采用主次梁分层排布的设计，沿进深方向布设的主梁承担主要竖向荷载，两端分别连接立柱顶端与墙体锚固点，沿面宽方向排布的次梁按固定间距搭设在主梁上方，次梁上方铺设混合金属面板作为棚面围护材料，面板之间采用搭接扣合的连接方式，无需额外打胶即可实现基础的防雨水渗漏效果，同时金属面板的耐候性更强，相比传统阳光板或帆布棚面，抗风揭、抗冰雹冲击的性能更优，日常维护仅需定期清理棚面堆积的落叶与灰尘即可。设计阶段充分考虑了安装边界的适配性，整体棚架的进深尺寸控制在常规户外场地的可用范围内，不会过度占用室外通行空间，面宽方向可根据实际场地需求调整次梁与立柱的排布数量，适配不同宽度的安装墙面。立柱采用矩形金属型材制作，截面选型经过受力验算，可满足常规地区的风雪荷载承载要求，柱脚位置设置了可调高度的调节脚垫，可抵消地面不平整带来的安装误差，保证棚架整体处于水平受力状态，避免局部应力集中导致的结构变形。棚顶设置了微小的排水坡度，坡向远离墙体的一侧，雨水可顺着棚面坡度直接排向场地外侧的排水区域，不会出现雨水倒灌进建筑墙体与棚架连接缝隙的问题。在实际选型应用中，这款结构可根据使用场景的不同调整面板材质，若用于厂区吸烟区、设备临时遮阳区域，可采用穿孔金属面板实现部分透光，避免棚下区域过于昏暗；若用于住宅露台遮阳挡雨，可采用实心复合金属面板提升防雨隔音性能。所有构件均采用标准化型材加工，现场无需进行焊接作业，仅通过螺栓连接件即可完成整体组装，安装效率更高，也便于后期的构件更换与拆卸移位。
