PN1004公称直径100管道连接密封组件结构

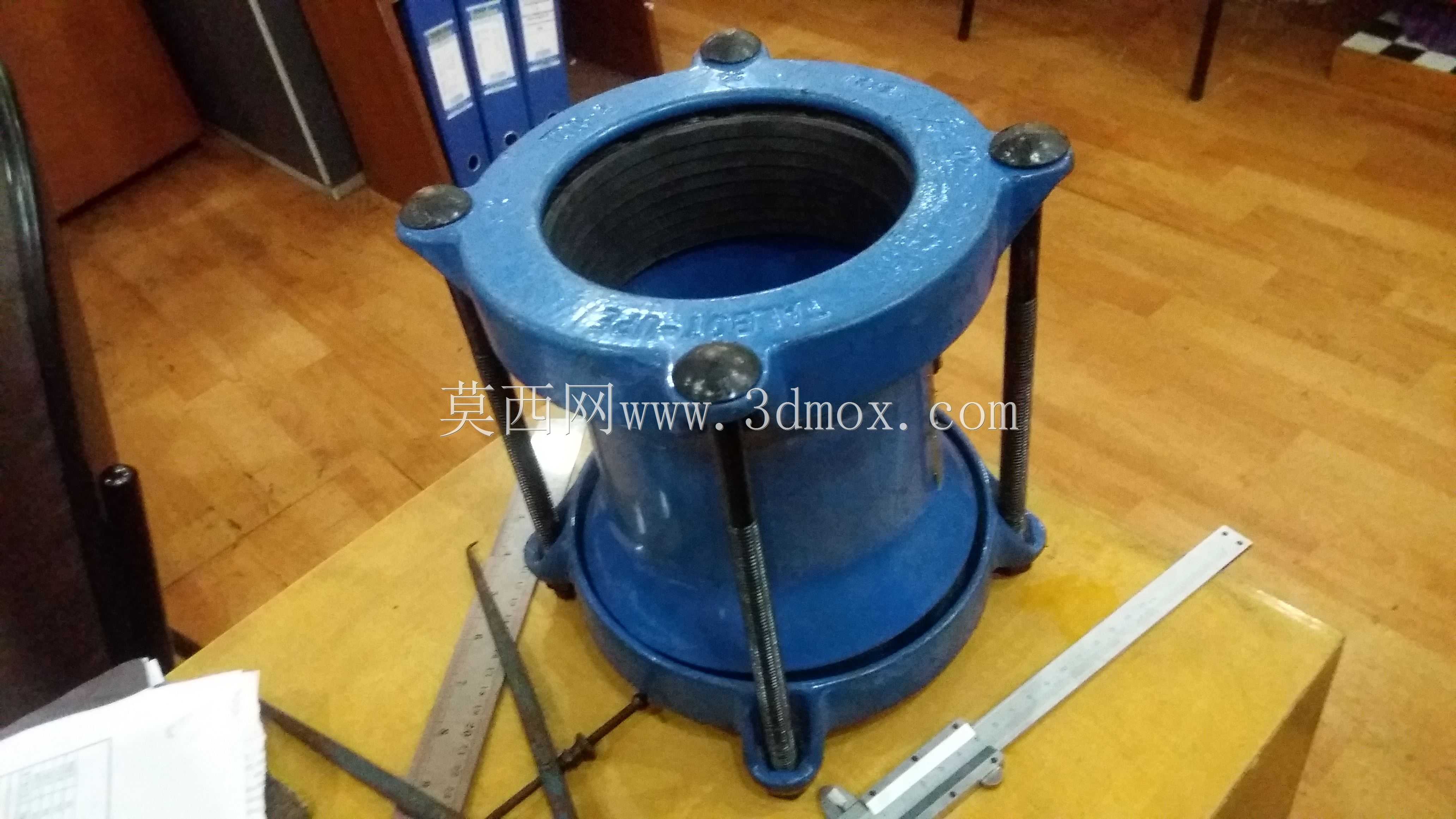

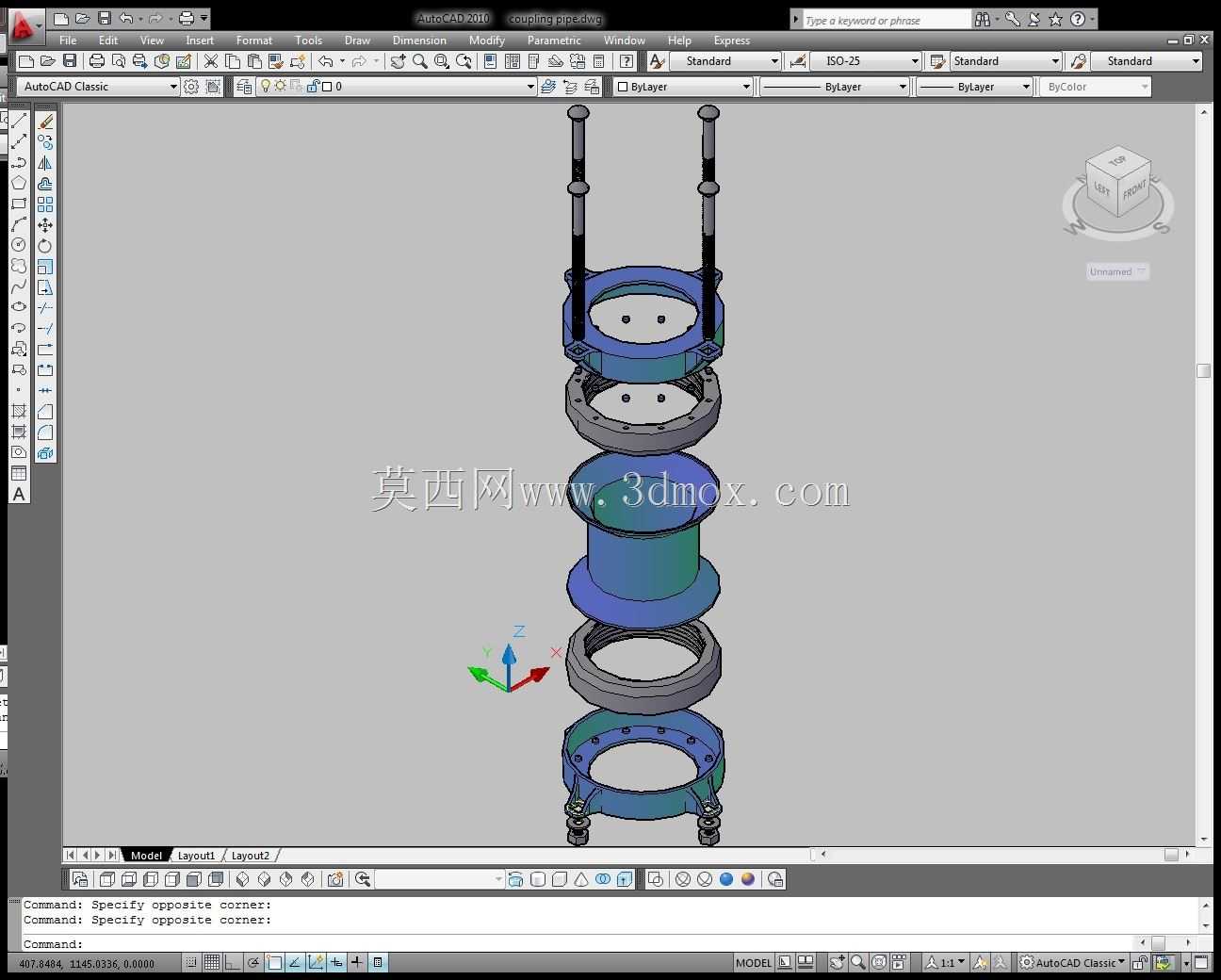

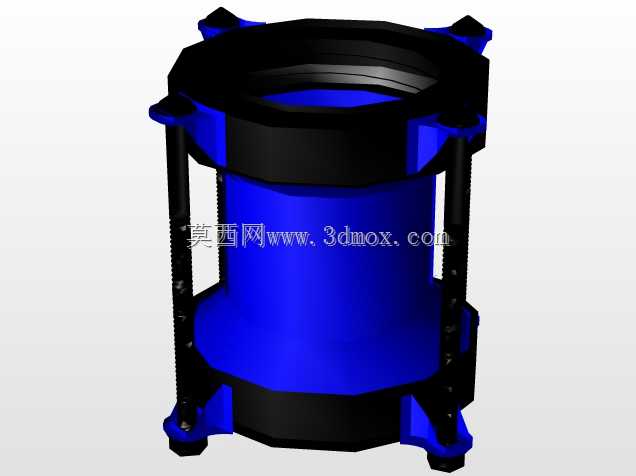

这套堆叠式的管路连接组件，主要面向公称直径100毫米的中低压流体输送管路场景，适配108-131毫米的管径安装范围，在市政给排水、工业循环水、低压油气输送的管线接驳点位都能见到这类结构的实际应用。做结构设计的时候，首先要考虑的是现场安装的容错空间，所以把适配的管径范围做了区间覆盖，不用在现场因为管材外径的微小公差反复调整配件，能大幅缩短管线施工的装配周期。整个组件采用分层堆叠的装配逻辑，从下到上依次布置了带弹簧缓冲的底座法兰、密封压环、中间过渡筒体、上密封端盖，还有两根对称布置的长杆拉紧螺栓，每一层的配合面都做了止口定位，装配的时候不用反复找正同轴度，只要顺着止口把各层叠放到位，再对称拧紧拉紧螺栓就能完成组装。实际使用的时候，底部的弹簧结构能吸收管路运行过程中产生的微幅振动，避免长期振动导致螺栓松动出现密封泄漏的问题，中间的过渡筒体是流道的核心过流段，内壁做了光滑过渡处理，不会在变径位置产生流阻突变，减少输送过程中的压力损失。设计的时候特意把各层的密封槽位置做了统一基准，不管是用橡胶平垫片还是缠绕式密封垫片，都能保证垫片压缩量均匀，不会出现局部压偏导致的密封失效问题。安装边界上，整个组件的径向最大尺寸控制在法兰外径范围内，两根拉紧螺栓对称分布在法兰外圈，不会额外占用管线周边的安装空间，在管线排布密集的管廊、设备夹层里也能顺利布置，不用为了安装这个组件额外调整周边管线的走向。做三维建模的时候，各零件的配合公差都按机械设计手册的管路配件公差等级选取，法兰螺栓孔的位置度、密封面的平面度都做了对应约束，导出的模型可以直接用来做管路系统的干涉检查，也能作为加工出图的基础参考，不用设计人员再从零开始绘制每个零件的结构，能节省不少前期方案设计的时间。现场运维的时候，这种分层结构也有明显优势，如果某一层的密封件出现老化，不用把整个组件从管线上切割下来，只要松开拉紧螺栓，拆开对应的层段更换密封件就能完成维修，能大幅降低后期运维的成本和停机时间。
