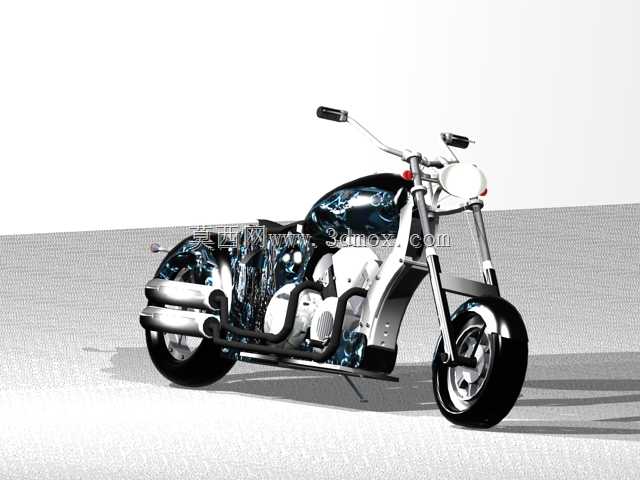

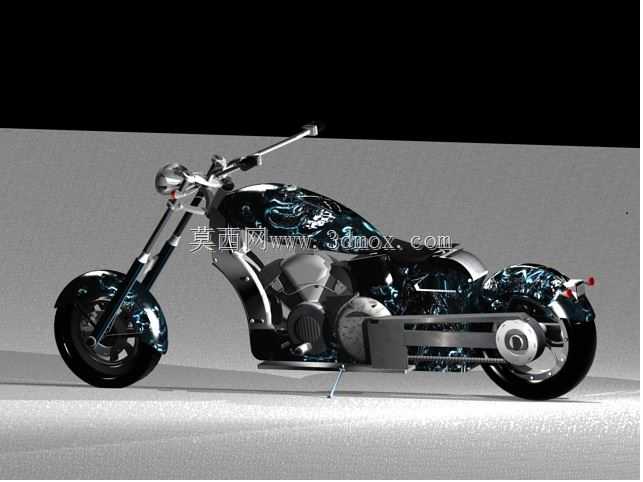

定制巡航摩托车外观结构三维设计

这款定制两轮机车的三维结构设计，核心面向个性化改装机车的研发验证场景，可覆盖定制车厂前期方案评审、零部件开模前的干涉校验、改装配件适配验证等实际工程环节，区别于量产车型的标准化设计，整体围绕长轴距巡航骑行的姿态需求展开结构排布。从实际使用场景出发，整车前叉采用大倾角延伸设计，拉长前轮与车身主体的间距，匹配低趴的骑乘三角设定，适配长途巡航时的舒展骑姿，降低长时间骑行的肢体疲劳；后轮采用宽胎单摇臂支撑结构，单侧固定的后轮安装座既简化了后期换胎维护的操作流程，也通过外露的轮毂传动结构强化整车的定制化视觉特征，宽胎接地面积的提升也能强化高速巡航时的行驶稳定性。设计过程中优先梳理了动力单元的安装边界，将V型双缸动力总成作为整车结构的核心承载基准，油箱曲面围绕动力单元上部轮廓做贴合式包覆，既规避了转向过程中车把与油箱的运动干涉，也通过流畅的曲面过渡降低骑行时的风阻影响；油箱下部预留的走线空间可整合油路、电控线路的排布，避免外露线路在长期使用中出现磨损老化问题。排气系统采用侧置短尾排布，沿车身下部纵梁走向布置，出口端做斜切收尾处理，既保证排气回压满足动力输出的需求，也避免排气高温对后摇臂、后轮橡胶部件产生热辐射影响。前后轮均采用大直径碟刹制动结构，制动卡钳的安装位与前叉、后摇臂的安装孔位做同轴度校验，保证制动盘转动时的端面跳动量控制在合理区间，避免制动过程中出现抖动异响。车身覆盖件采用分块式安装设计，每块覆盖件的安装卡扣位置都对应车架上的预留安装点，不需要额外对车架进行焊接打孔改装，可降低定制改装的施工难度；侧盖曲面贴合车架侧部轮廓，可遮挡内部线路与车架焊接点位，兼顾外观完整性与后期检修的拆装便利性。整车轴距、坐高、离地间隙等核心尺寸都围绕巡航使用场景做匹配设定，转向限位结构的角度设置可避免大倾角前叉在转向打死时与油箱、车架发生碰撞，边撑的安装位置与支撑角度经过重心校验，保证车辆在空载状态下停放时的稳定性，不会因地面轻微倾斜出现倾倒风险。
