丰田海斯商用车前脸二维线稿设计

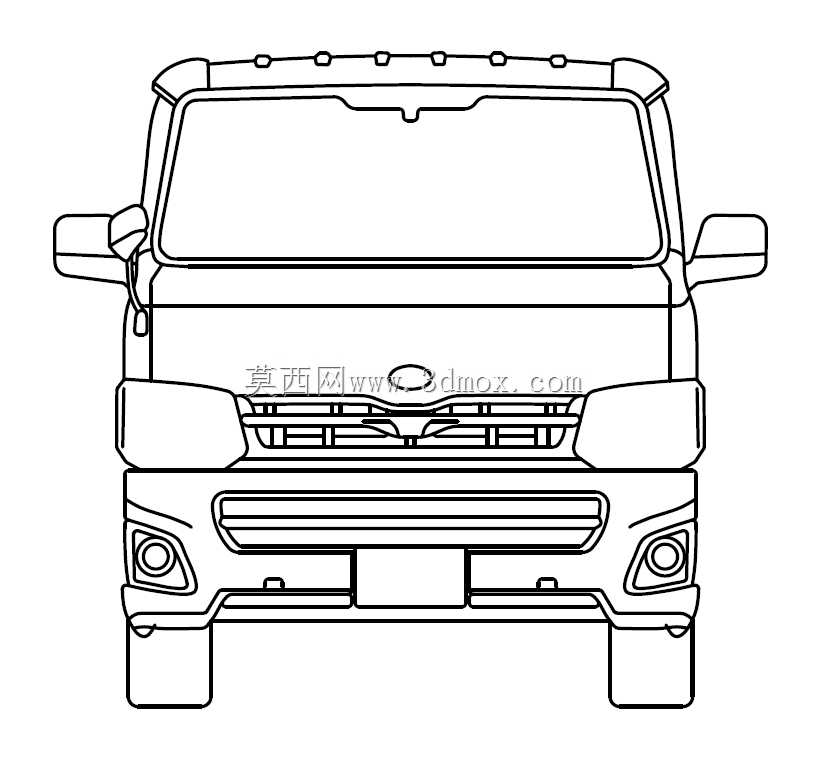

在商用车整车正向开发流程中，前脸区域的二维线稿是衔接造型创意与三维结构落地的核心技术载体，这份丰田海斯的前脸线稿，精准还原了该款车型前脸区域的所有结构边界与造型特征，可作为三维建模阶段的基准参考素材。从实际应用场景来看，这类商用车前脸的线稿资料，多用于改装厂的外观套件开发、售后配件的逆向建模、教学场景下的商用车结构测绘练习，也可作为同级别轻客产品造型对标时的基准参照。不同于乘用车前脸偏向流线型的设计思路，丰田海斯作为主打城市客货两用的轻客产品，前脸设计优先考虑功能性：前保险杠区域预留了足够的牌照安装空间，两侧雾灯区域的造型做了内凹处理，既可以在低速碰撞时起到缓冲作用，也能优化车头区域的气流走向，减少行驶时的风噪与风阻。前格栅区域的横向线条布局，一方面是匹配发动机舱的散热进气需求，另一方面横向拉伸的视觉效果也能让车头在视觉上更显稳重，符合商用车的实用定位。线稿中清晰标注了外后视镜的安装位置与外凸边界，这个尺寸边界直接关系到整车的宽度通过性参数，在建模时需要严格对齐线稿的轮廓，避免后续装配时出现后视镜与A柱区域的干涉问题。车顶区域的凸起标记点，对应实车的车顶加强筋与行李架安装点位，在做车身结构建模时，这些点位的位置精度直接影响后续加装配件的匹配度。前大灯的轮廓线稿清晰呈现了灯组的外边界造型，在做灯组结构拆分时，可以依托这个线稿快速勾勒灯腔的内部结构，减少前期造型对齐的工作量。前挡风玻璃的下沿弧度、雨刮安装位的轮廓，也都在线稿中做了明确的线条表达，在做车身附件建模时，这些轮廓线可以直接作为草绘基准，提升建模效率。从安装边界来看，线稿呈现的前脸左右对称结构完全符合商用车的冲压工艺要求，所有外覆盖件的分缝位置都在线稿中通过线条间隙做了隐性表达，在做三维结构拆分时，可以顺着这些线条边界划分单个冲压件的轮廓，确保拆分后的零件符合冲压成型的工艺要求，避免出现无法脱模或者冲压开裂的结构问题。保险杠下方的预留缺口，对应实车的拖车钩安装位，这个位置的尺寸边界直接关系到拖车钩的装配空间，建模时需要严格参照线稿的位置预留足够的操作空间，确保后续配件安装时不会出现空间干涉。
