3S6P架构18650锂电池组结构设计

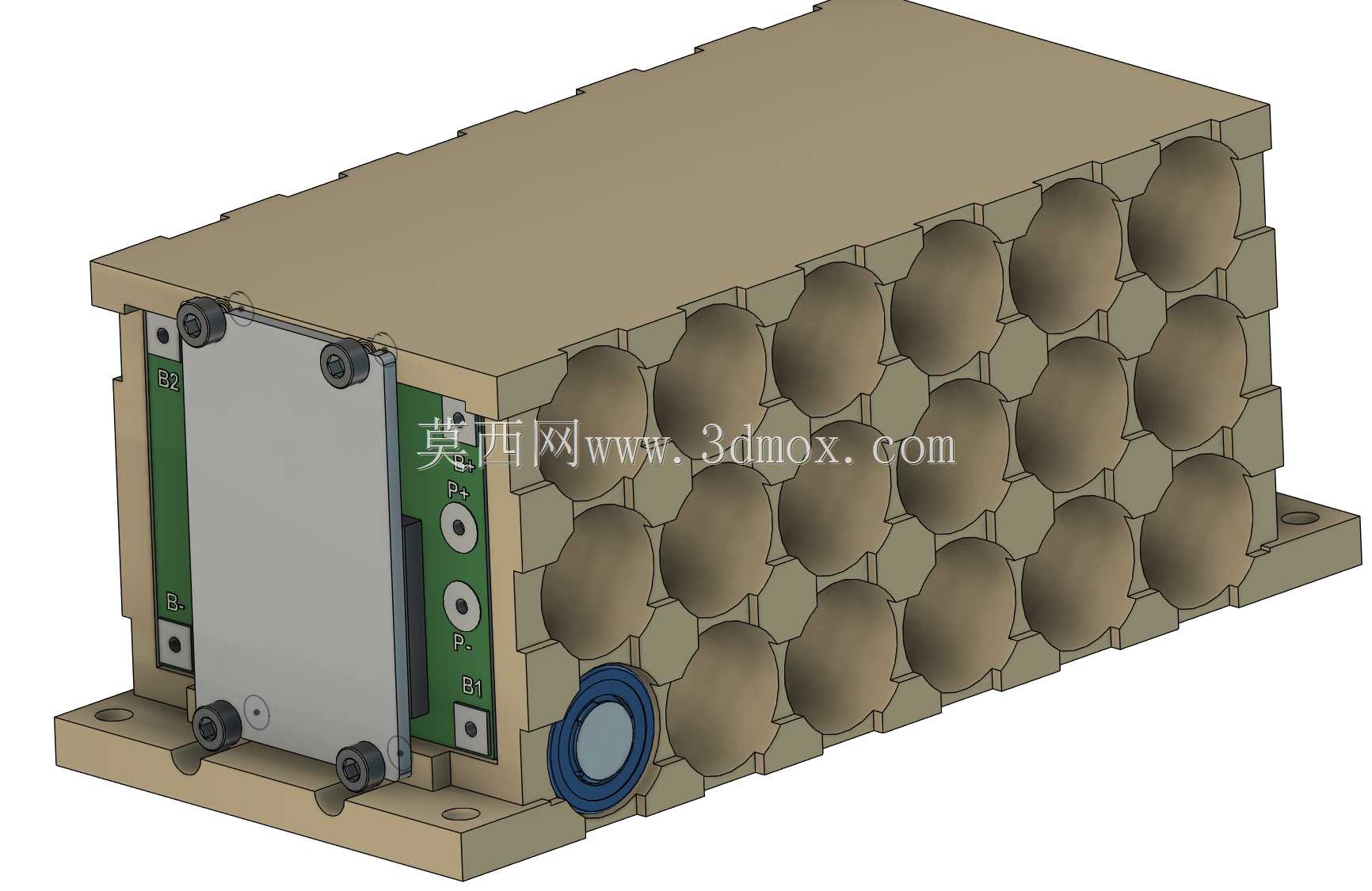

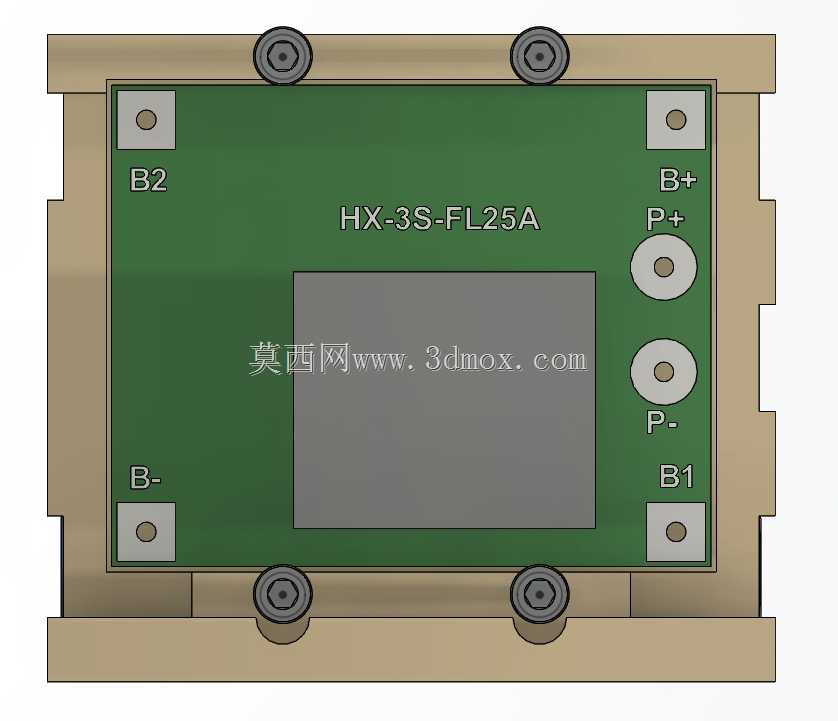

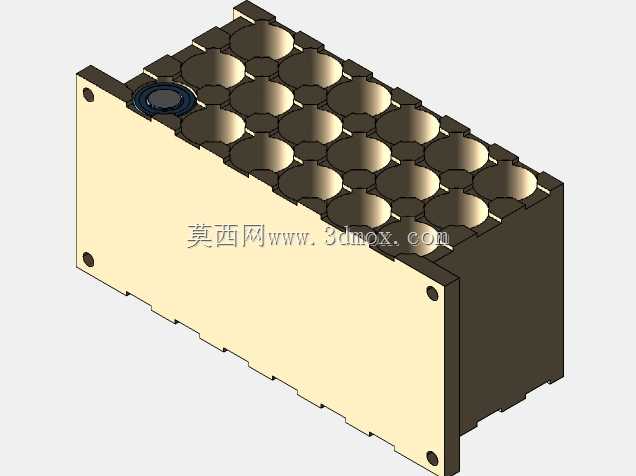

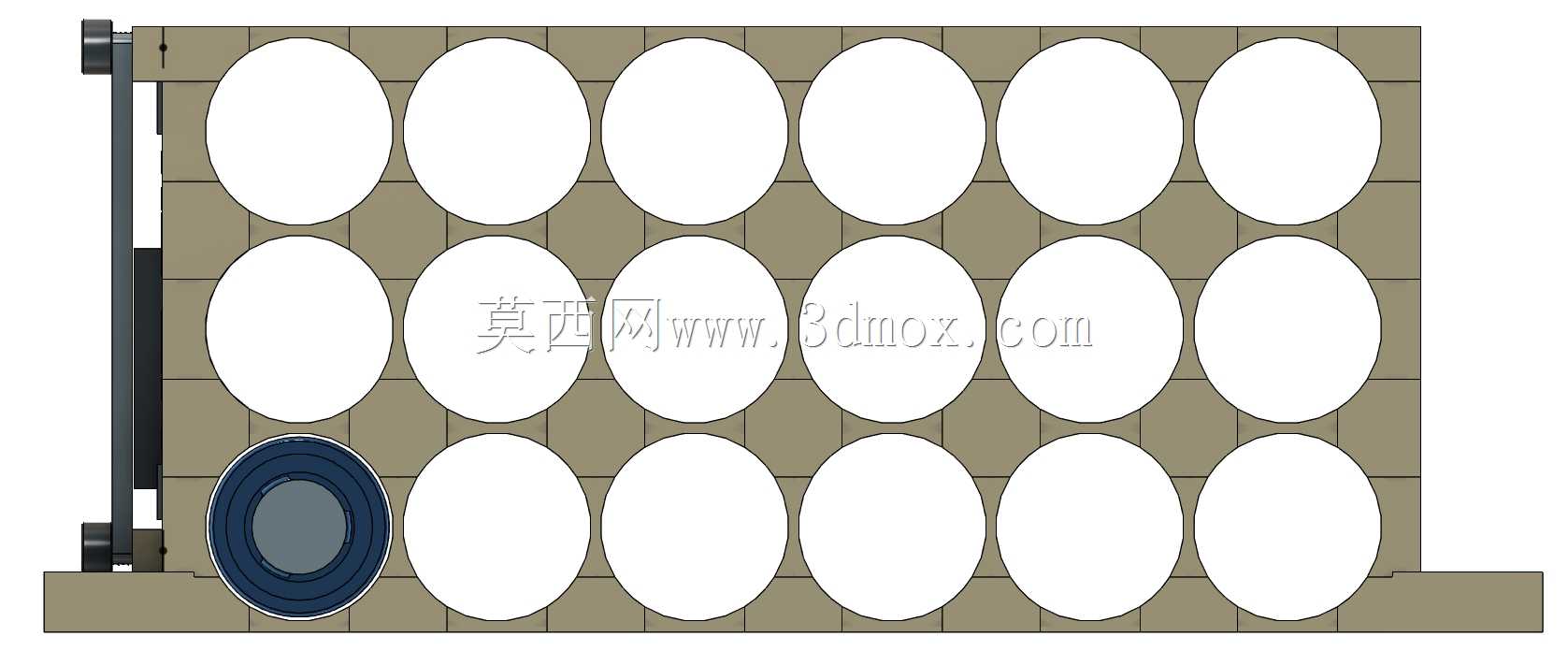

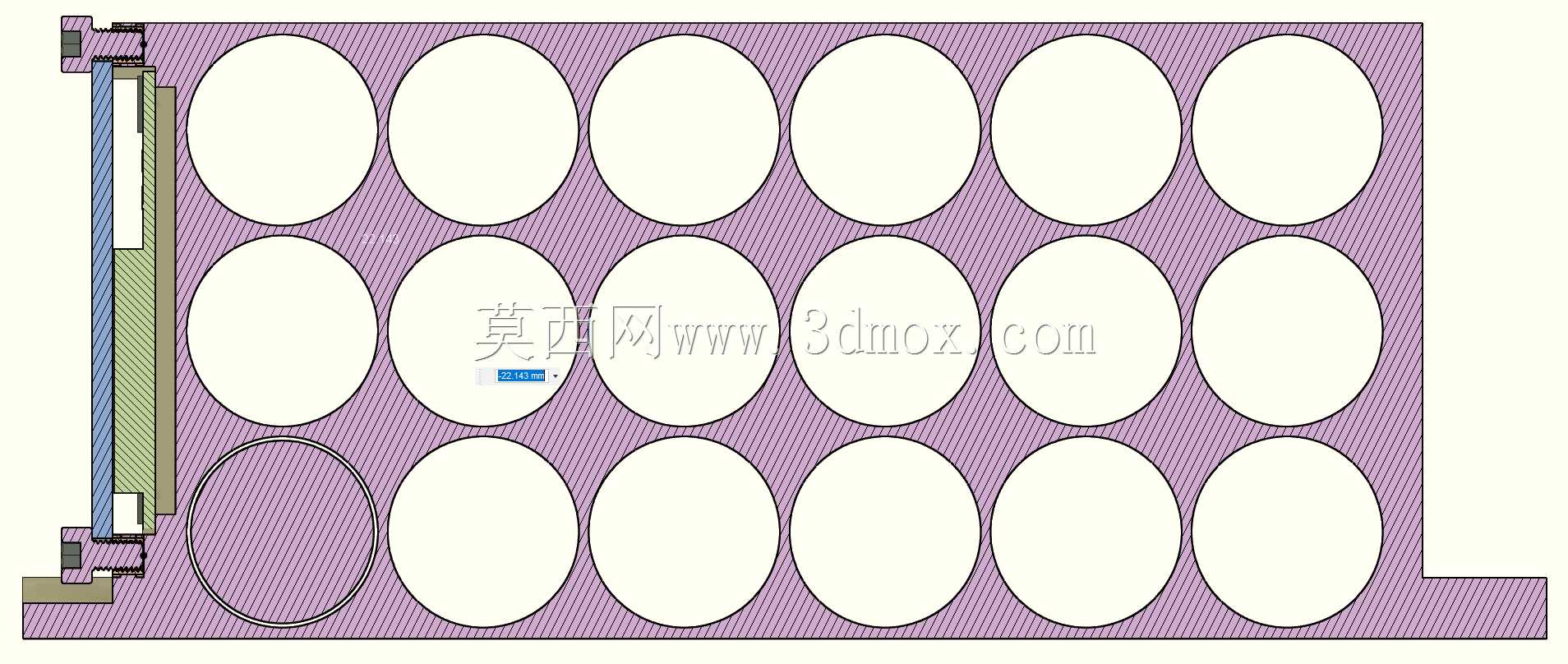

这款3串6并结构的18650圆柱电芯电池组，主要面向桌面级FDM3D打印设备的供电改造场景，也可适配小型便携储能、桌面级DIY数控设备、户外便携检测仪器的供电需求，解决原装设备供电续航不足、外置电源走线受限的实际问题。整体结构采用一体化电芯支架作为承载主体，支架通过卡位结构固定18颗18650圆柱电芯，每排排布6颗电芯，共设置3排，对应3串的串接架构，电芯之间预留均匀的散热间隙，避免大电流充放电过程中热量堆积引发的电芯性能衰减。结构前端预留了保护板安装位，可直接适配HX-3S-FL25A规格的锂电池保护板，保护板通过金属压片与螺丝固定在支架前端的安装柱上，接线端对应每一串电芯的采样点，避免接线错序引发的保护板烧毁问题，保护板外侧设置可拆卸的金属盖板，既可以防护保护板元器件不受外力磕碰，也能起到一定的电磁屏蔽作用，减少保护板信号干扰对设备运行的影响。支架底部设置带安装孔的固定耳，安装孔位间距匹配Prusa i3系列3D打印机的电源安装位尺寸，可直接通过螺丝固定在设备框架的对应位置，无需额外打孔改造，整体安装边界紧凑，不会和打印机的X轴运动导轨、挤出机组件产生运动干涉。侧面预留了圆形的电源输出接口安装位，可适配常规的DC直流电源插座，接线走线可沿着支架侧边的线槽排布，避免线材散乱被运动部件拉扯损坏。设计过程中充分考虑了DIY组装的便捷性，电芯支架的卡位采用微过盈配合，不需要额外点胶即可固定电芯位置，组装时可先将电芯依次压入支架卡位，完成镍带串并联焊接后再安装保护板与外侧盖板，整体组装流程不需要复杂的专用工装，普通DIY爱好者即可完成组装。结构外壳采用卡扣式拼接设计，上下盖通过侧边的卡扣结构扣合，不需要额外打螺丝固定，后期维护更换电芯时只需撬开卡扣即可拆开外壳，维护成本较低。电芯排布上采用错位对齐的方式，在有限的空间内最大化压缩整体体积，同时保证每颗电芯的侧壁都有足够的空气流通空间，持续大电流放电时的热量可通过支架间隙自然散出，不需要额外加装散热风扇即可满足25A持续放电的散热需求。保护板安装位的高度预留了足够的余量，可兼容同规格不同尺寸的第三方3串锂电池保护板，不需要修改支架结构即可完成替换，适配性更强。
