机柜用蜂窝网孔式安装固定支架结构

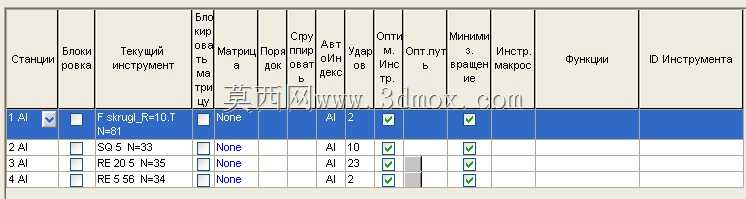

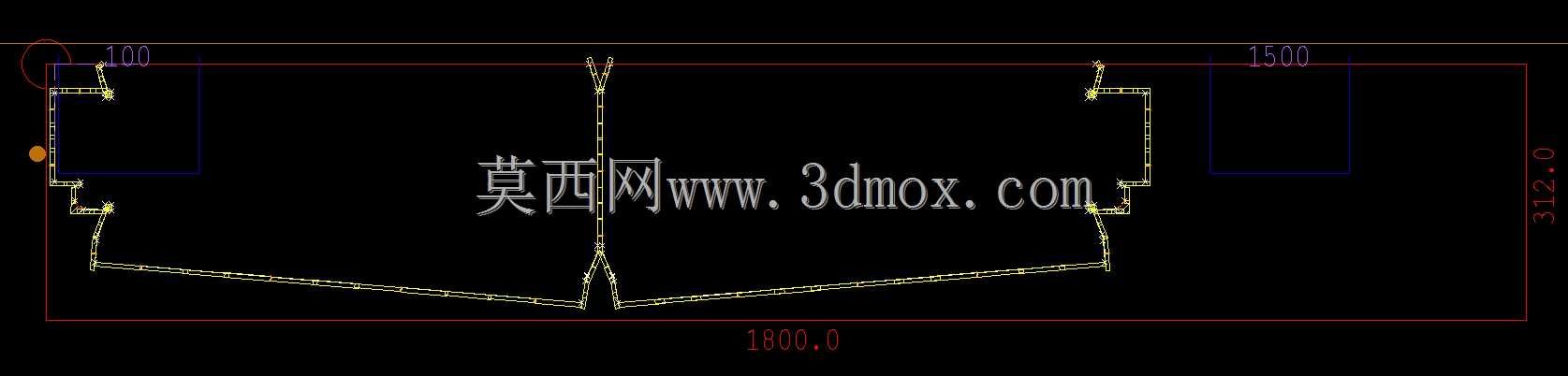

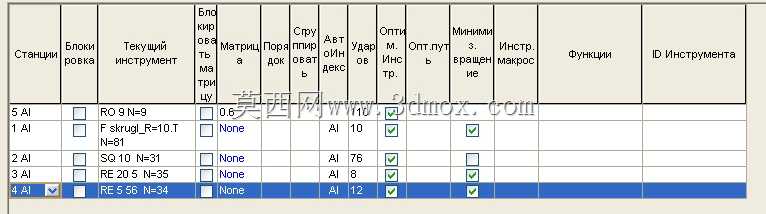

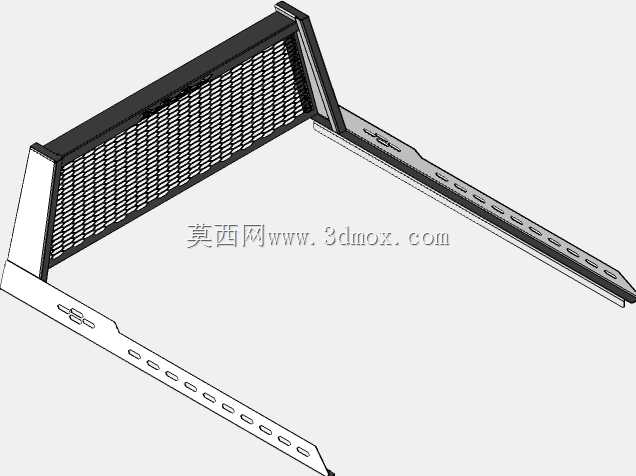

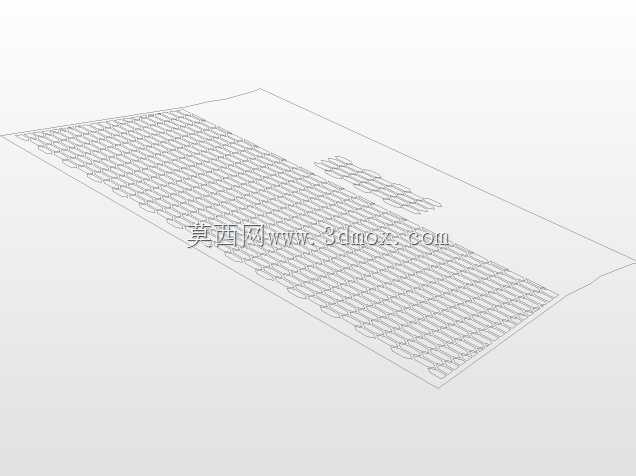

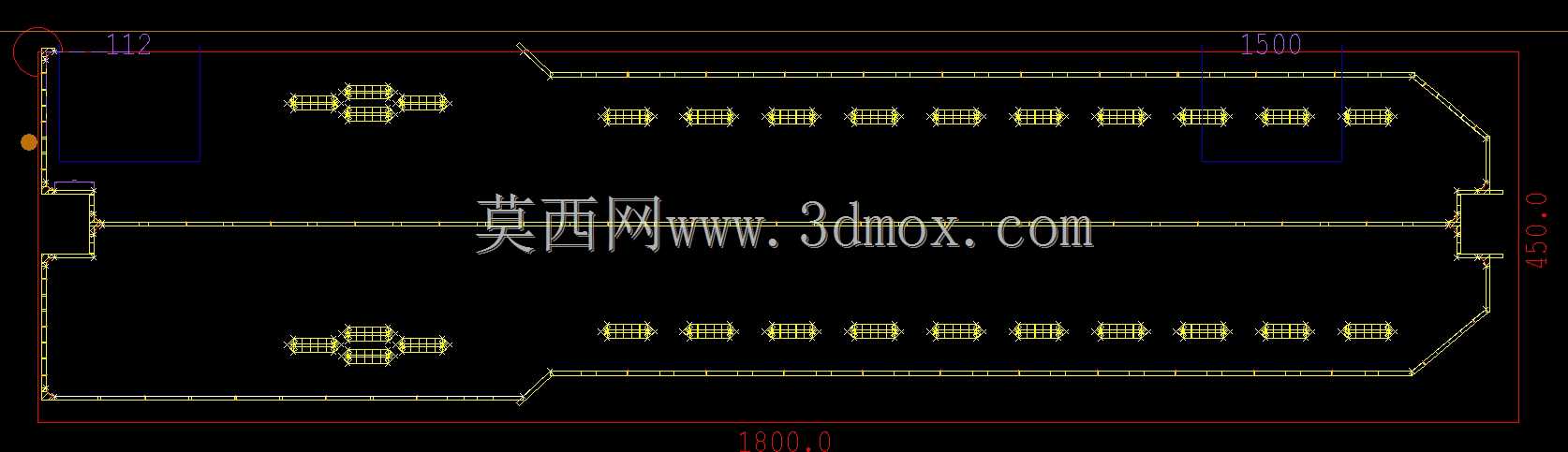

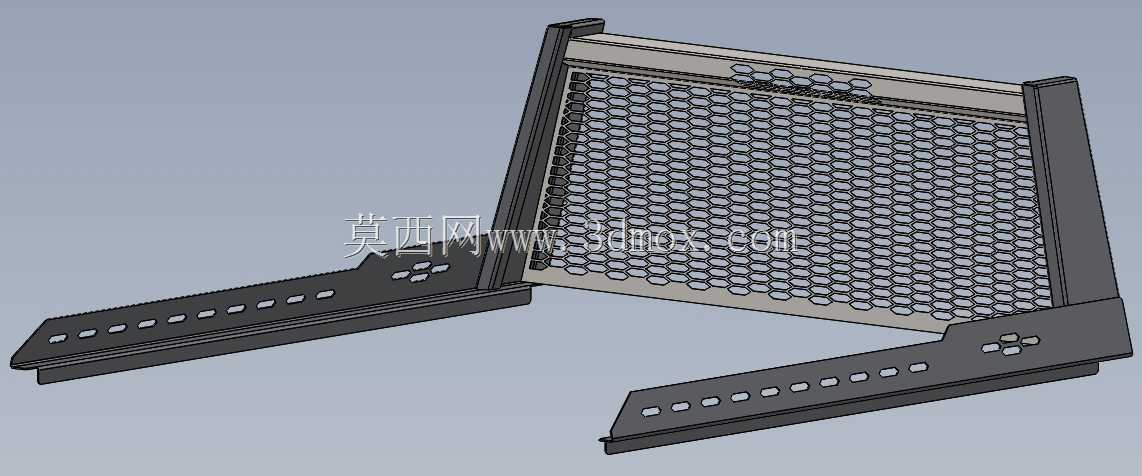

这款支架结构主要应用于标准服务器机柜、工业电气控制柜内部的前端安装区域，日常作业中多用于承托交换机、理线架、小型工控设备或是作为机柜前部的通风隔挡构件，解决机柜内部设备安装时的承托定位与前部气流疏导的双重需求。从结构设计来看，主体采用一体化钣金折弯成型工艺，两侧伸出的L型安装支臂上加工有等距排列的长圆形安装孔，这类孔位设计可以适配不同深度规格的机柜立柱安装位，允许安装时根据实际设备进深调整前后固定位置，抵消机柜立柱加工公差带来的装配偏差，支臂上的额外定位小孔则用于和设备本体做辅助锁附，避免设备放置后出现横向滑移。中间的网孔区域采用正六边形蜂窝冲孔结构，相比普通方形冲孔，六边形孔在同等开孔率下拥有更好的结构抗形变能力，不会因为钣金厚度较薄出现网面塌陷的问题，同时蜂窝状的开孔走向可以让机柜前部的冷却气流更均匀地穿过支架进入设备进风侧，减少气流直吹带来的风阻损耗，也能阻挡较大尺寸的杂物误入机柜内部触碰带电部件。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯边都预留了合理的折弯内R角，避免折弯时出现材料开裂，网孔区域与两侧支臂的衔接处做了局部压筋处理，提升整体结构的抗弯强度，不需要额外焊接加强筋就能满足15kg以内的静态承托需求。安装边界方面，两侧支臂的外侧间距适配19英寸标准机柜的立柱安装间距，支臂的厚度控制在2mm以内，不会占用过多机柜内部的有效安装空间，网面的整体高度与标准1U、2U设备的前部安装空间匹配，既可以单独作为通风挡板使用，也可以配合托盘附件承托非机架式的小型设备。实际装配时不需要额外的定制连接件，直接使用机柜标配的M6方螺母卡扣与安装螺钉就能完成固定，网面的冲孔边缘都做了去毛刺处理，避免运维人员布线或是拆装设备时被锐边划伤，顶部的折弯翻边既可以提升网面的结构刚度，也能作为临时的线缆依托面，方便整理前部的跳接线缆。
