工业车间可堆叠金属周转料箱结构设计

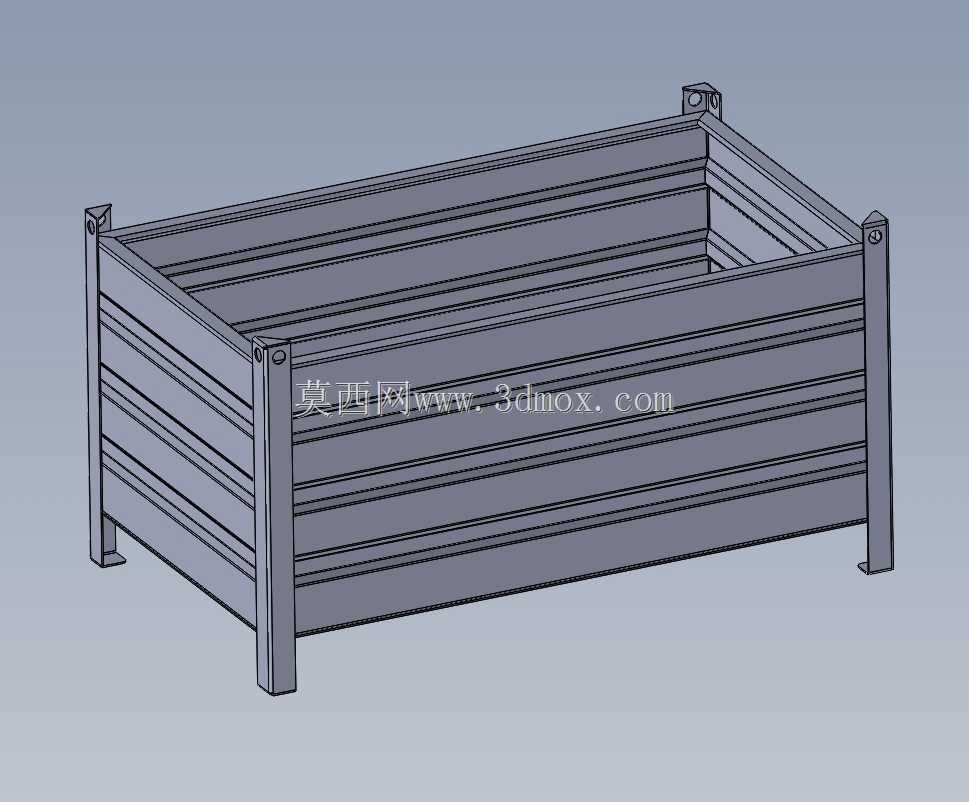

　　这款金属周转容器的设计初衷，是解决机械加工车间、焊装产线旁重型零部件的临时存储与跨工序转运痛点，区别于普通塑料周转箱，整体采用冷轧钢板折弯成型的波纹侧板搭配矩形方管支腿结构，可适配单重500kg以内的金属毛坯、机加工半成品、冲压件的存放需求，在重型零部件制造、汽配加工、五金冲压等场景的线边仓、工序间缓存区都能适配使用。从结构设计逻辑来看，侧板采用多道横向波纹压型结构，并非单纯为了外观造型，每道压型都相当于一道加强筋，在不额外增加板材厚度的前提下，将侧板的抗侧向冲击能力提升40%以上，避免满载状态下受工件挤压出现侧板鼓胀变形的问题；四个角的立式支腿采用加厚矩形管焊接成型，支腿顶部设计有内嵌式堆叠定位凸台，与上方同规格料箱的支腿底部凹槽精准契合，堆垛3-4层时不会出现横向滑移，充分利用垂直仓储空间，减少平面仓储的面积占用。

　　支腿底部预留了100mm的叉车进叉间隙，可适配手动液压叉车、电动平衡重叉车的双向进叉作业，不需要额外配置托盘即可完成转运，减少托盘采购与管理的额外成本；侧板与底部框架采用满焊加螺栓紧固的双重连接方式，焊缝处做打磨清渣处理，避免转运过程中焊渣脱落刮伤工件表面，底部框架的承载横梁采用密排布置，横梁间距控制在80mm以内，即使放置小型块状零件也不会出现漏料问题。从安装边界与适配场景来看，料箱的外部长宽尺寸控制在1200mm*800mm的标准物流模数范围内，可完美适配标准货架的层板尺寸，也能与现有车间的标准物流器具实现通用互换，不需要单独调整仓储货架的层间距或者转运设备的叉距；支腿的高度设计为180mm，除了满足叉车进叉需求外，也适配车间常见的物料牵引车的挂钩高度，可搭配牵引装置实现多箱串联转运，适合长距离的车间工序间物料配送。

　　在细节设计上，四个角的顶部都设计有吊装孔位，可配合车间天车、悬臂吊完成高位堆垛或者重型工件的吊装转运，不需要额外配置吊装吊具；侧板上沿做内卷边处理，边缘打磨成圆角，避免操作人员取放工件时被锋利的钢板边缘划伤，符合车间安全生产的防护要求；整体表面采用喷塑处理，可根据车间的物料分类需求配置不同颜色，实现不同类型工件的目视化管理，比如毛坯件用灰色、待检件用黄色、合格件用绿色，减少物料分拣的出错概率。

　　不同于一次性的纸质包装或者易损坏的塑料周转箱，这款金属料箱的设计使用寿命可达10年以上，即使局部出现碰撞变形，也可以通过钣金校正、补焊的方式快速修复，不需要整体更换，长期使用的综合成本远低于其他材质的周转容器；空载状态下可实现嵌套堆叠，嵌套后的整体高度仅为满载状态的1/4，大幅减少空载存储时的空间占用，适合在物料周转的返程环节降低运输成本。在实际使用场景中，这类料箱还可以搭配内部的分隔板、防滑垫使用，存放精密加工零件时加装橡胶防滑垫，避免工件表面磕碰划伤；存放不同规格的小型零件时加装可调节分隔板，实现单箱多品类物料的分类存放，不需要额外采购多规格的小型周转箱，提升单箱的空间利用率。结构设计阶段充分考虑了焊接工艺的可行性，所有焊缝都处于外露位置，不需要特殊工装即可完成焊接作业，生产加工的工艺门槛低，常规的钣金加工厂即可完成量产制作；所有板材的折弯半径都按照板材厚度的1.5倍设置，避免折弯处出现应力集中开裂的问题，长期反复受载也不会出现结构断裂的情况。
