JX伺服PDI-HV2060安装基座结构设计

项目分类:3D模型 发布时间:2021-08-05 ID:222669
  • JX伺服PDI-HV2060安装基座结构设计
  • JX伺服PDI-HV2060安装基座结构设计

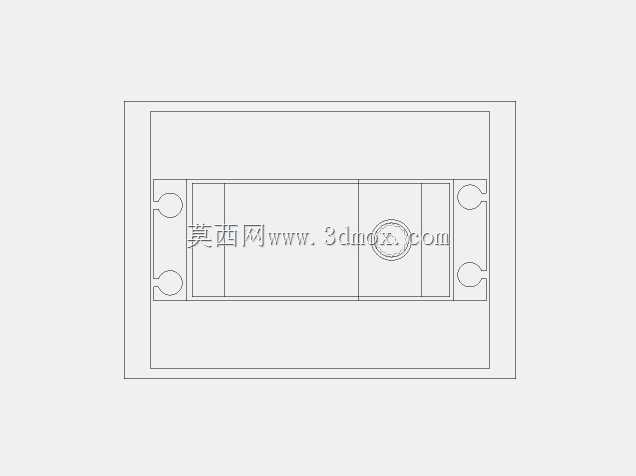

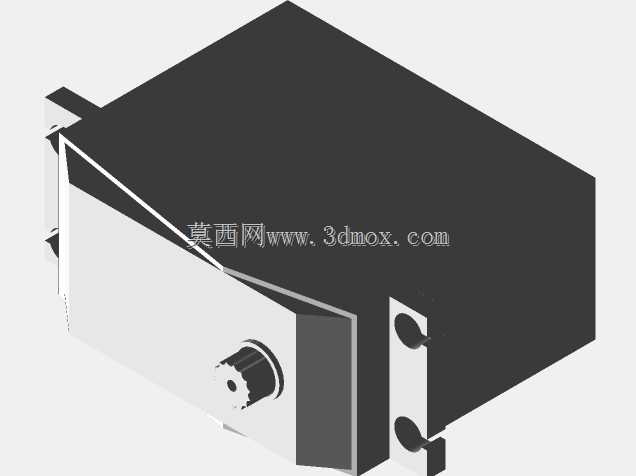

在自动化产线的伺服传动布局中,这类安装基座是承载伺服执行单元、保障传动精度的核心结构件,常见于电子制造贴片设备、小型数控进给工位、包装线分度驱动单元的安装场景,承担着固定伺服本体、隔绝运行振动、保证传动同轴度的实际作用。从结构设计逻辑来看,整体采用矩形框式承载布局,主体腔体预留了足够的伺服本体容纳空间,两侧对称设置的半圆定位卡口,是为了匹配产线安装导轨的快速装夹需求,安装时无需额外加工适配压块,直接卡入导轨定位槽后通过侧边紧固件锁止即可,能大幅缩短现场设备调试的装夹时长。中间区域预留的圆形安装位,是针对伺服输出端的同轴定位设计,加工时需保证该位置与腔体侧壁的平行度公差控制在0.02mm以内,避免伺服运行时输出轴承受额外径向力,长期运行导致轴承磨损加剧。设计过程中优先考虑了安装边界的适配性,整体外框的长宽尺寸匹配常规200mm幅宽的伺服安装工位,侧边预留的安装间隙不小于3mm,既满足紧固件的操作空间需求,也能避免相邻工位部件运行时产生结构干涉。腔体内部的分隔筋并非冗余结构,一方面是增强基座整体的结构刚性,减少伺服高速启停时的基座形变,另一方面可以分隔伺服本体的动力线与编码器走线空间,避免线缆缠绕干扰信号传输。两侧的定位卡口尺寸做了统一的公差适配,可兼容市面常规同规格的铝型材安装导轨,不需要针对不同品牌的导轨做二次结构修改,适配性更强。从实际使用角度出发,这类基座的壁厚设计做了均衡考量,过薄会导致伺服运行时共振明显,影响传动定位精度,过厚则会增加不必要的结构重量,提升设备整体负载,当前设计的壁厚取值在保证结构强度的前提下,尽可能压缩了整体重量,适配移动工位的伺服安装需求。基座表面的安装孔位全部采用沉头设计,锁紧紧固件后不会突出基座表面,避免运行过程中剐蹭周边线缆或操作人员,同时所有棱边都做了倒角处理,去除加工毛刺,既提升装配安全性,也能减少应力集中导致的结构开裂风险。在产线维护场景下,这种对称式的结构设计也支持正反两个方向安装,当工位布局调整需要改变伺服输出方向时,无需更换基座,直接调转安装方向即可完成适配,降低备件储备的品类需求。
