克莱因瓶拓扑曲面三维造型设计

该模型的核心价值在于把拓扑学中经典的无定向闭合曲面，转化为可在三维空间中观察、剖切与演示的实体几何对象。克莱因瓶在数学定义上不存在内外边界，曲面自身连续贯通，常规二维图纸很难表达其颈部回穿瓶身的空间关系，因此三维造型在教学演示、几何验证与曲面建模训练中具有不可替代的作用。

从结构特征看，模型由膨大的瓶腹、逐渐收窄的瓶颈以及反向回折并接入瓶体的连接段组成。瓶腹采用光滑回转曲面作为主体，保证整体轮廓饱满且曲率连续；瓶颈从瓶肩位置向上延伸后发生弯曲，沿空间弧线折返，最终与瓶身侧壁形成贯通连接。该部位是建模难点，普通拉伸或扫掠容易出现曲面褶皱、法向混乱和自交问题，实际处理时需要先建立空间引导线，再通过多截面曲面、桥接和曲率分析控制过渡质量。

在工程应用层面，这类模型并不直接承担流体储存或承压功能，它更多服务于高校数学教学、工业设计曲面训练、三维软件高级建模考核以及科普展示。结构工程师可以借助它检查曲面连续性、实体加厚能力和模型可制造性；设计人员也能把其中的自穿越曲面思路用于复杂管路、异形包装或艺术装置的前期形态推演。若用于3D打印或机加工演示，还需注意数学意义上的克莱因瓶无法在真实三维空间中完全无自交实现，因此模型通常采用视觉贯通或局部相交的近似表达。

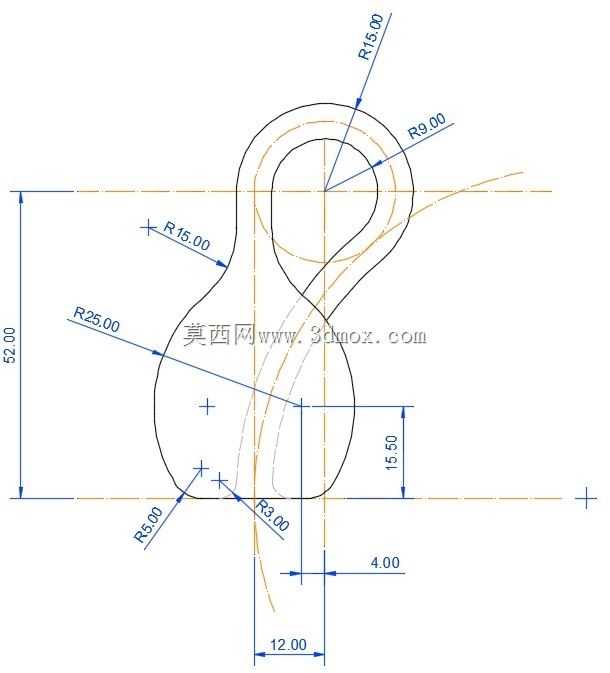

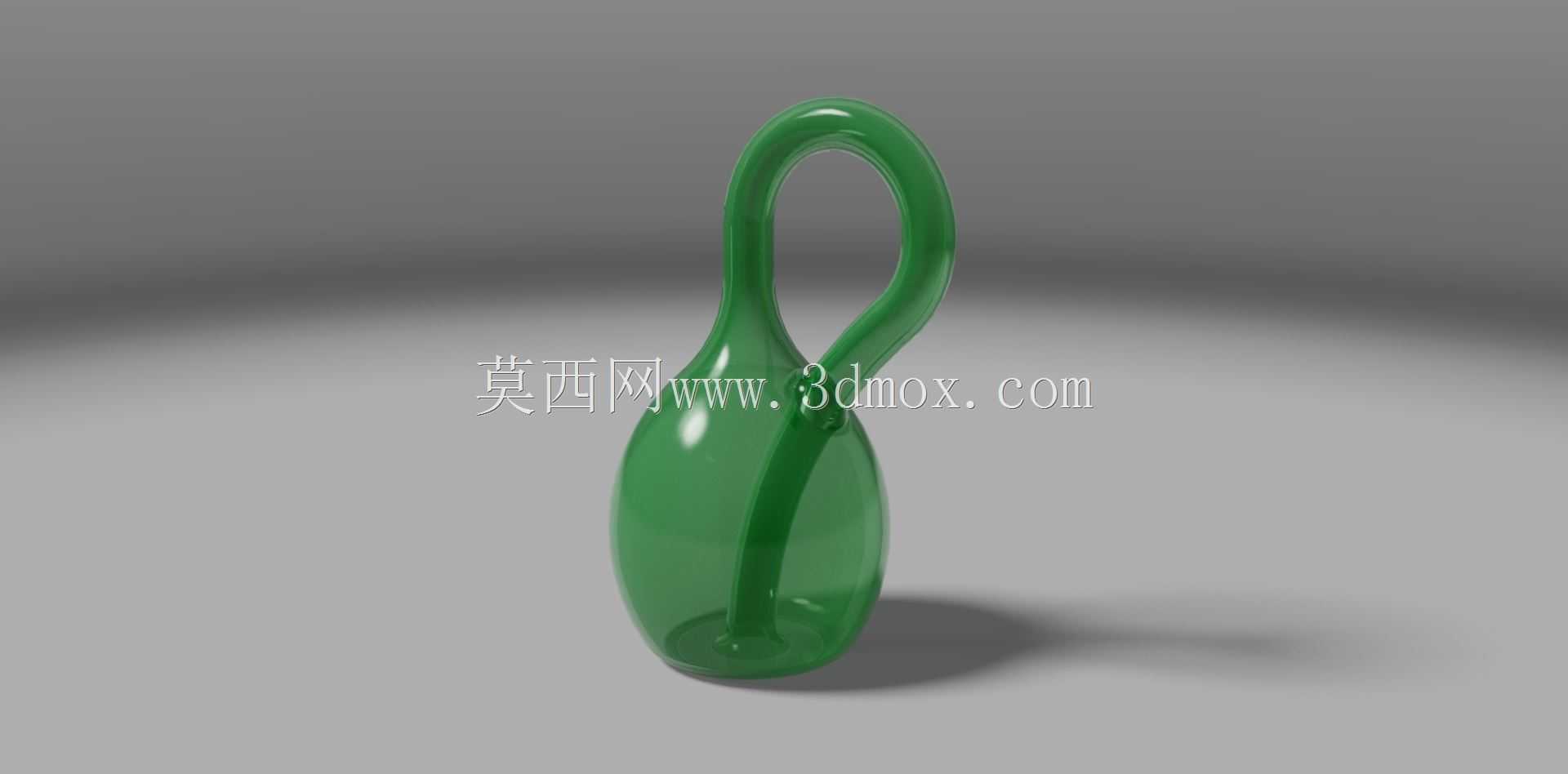

尺寸边界方面，该造型整体高度集中在竖向空间，瓶腹直径决定占地面积，弯曲瓶颈向外探出形成最大包络宽度。布置展示场景或加工装夹时，不能只按瓶腹外圆预留空间，还应把颈部回折段的侧向悬伸纳入边界校核。若后续需要制作剖面模型，剖切平面应避开颈部与瓶身交汇区，以免截面线过于密集而影响内部走向的识别。对于需要渲染展示的场景，半透明材质能够更清楚地呈现颈部穿入瓶腹后的连续路径，配合环境反射可突出曲面光顺程度。

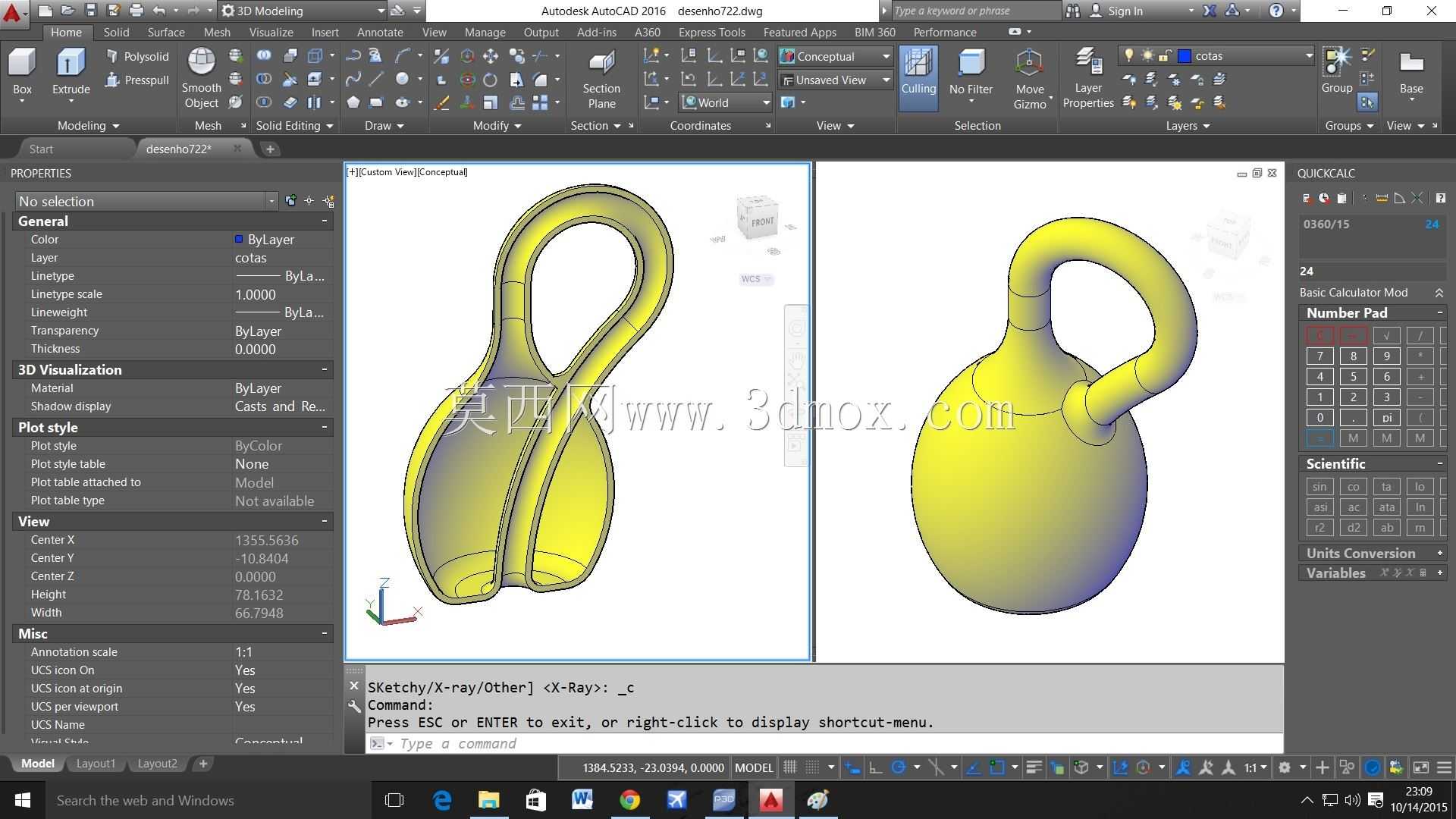

建模思路上，建议先确定瓶腹中心轴线与颈部回折曲线，再分别构建主体曲面和颈部曲面，最后在交汇区域做连续性修整。完成后应重点检查曲面法向是否统一、关键过渡区是否存在扭曲，以及加厚或生成实体时是否出现破面。这样得到的模型既能准确表达克莱因瓶的拓扑概念，也能满足结构演示、造型分析和可视化交流的实际需要。
