剪叉式液压高空作业升降平台结构

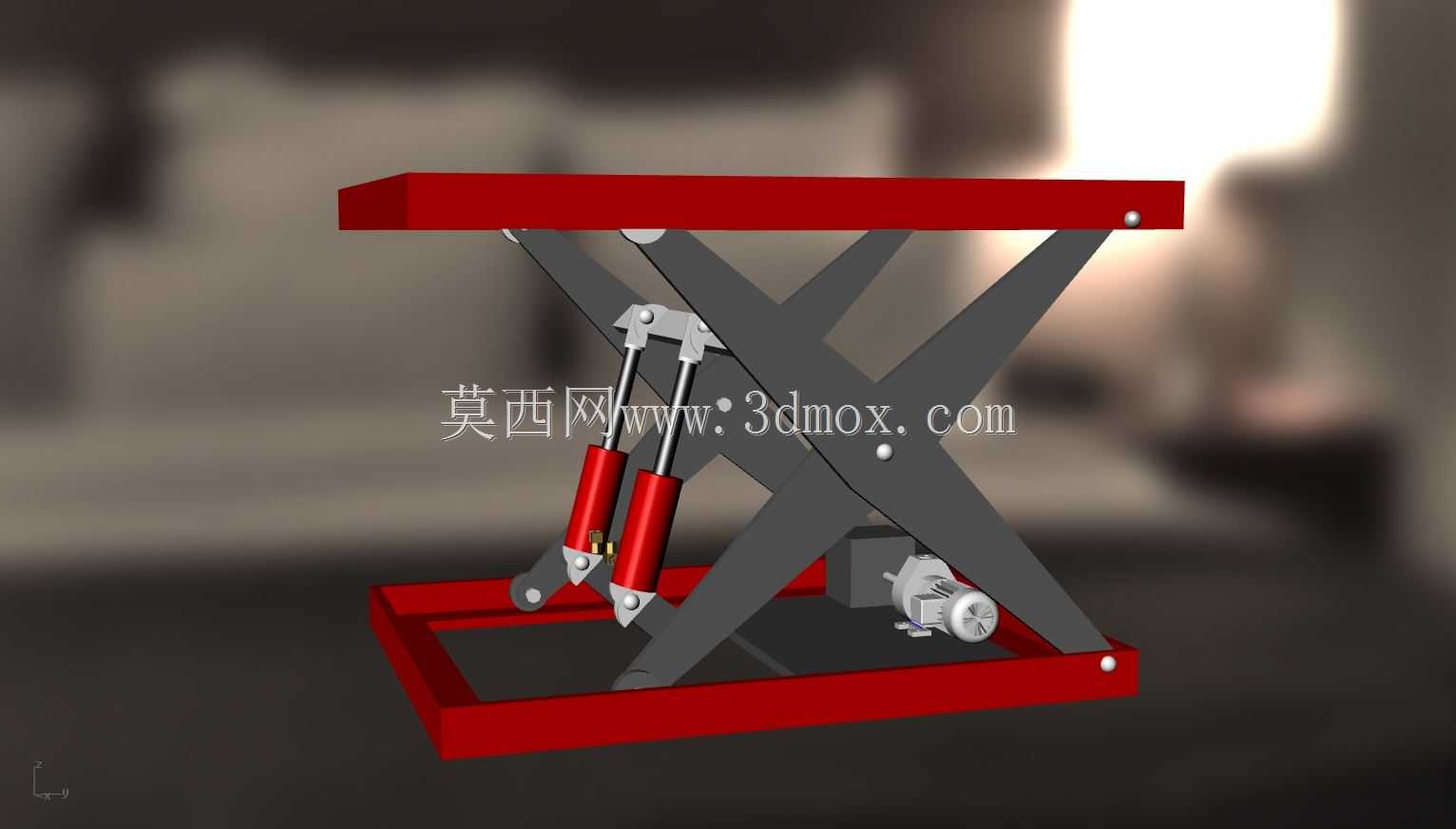

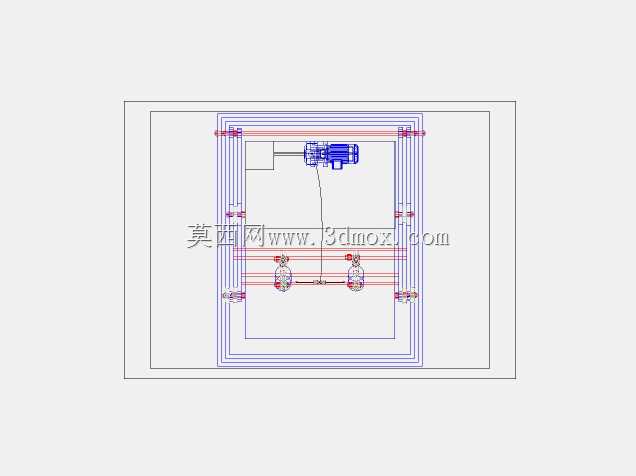

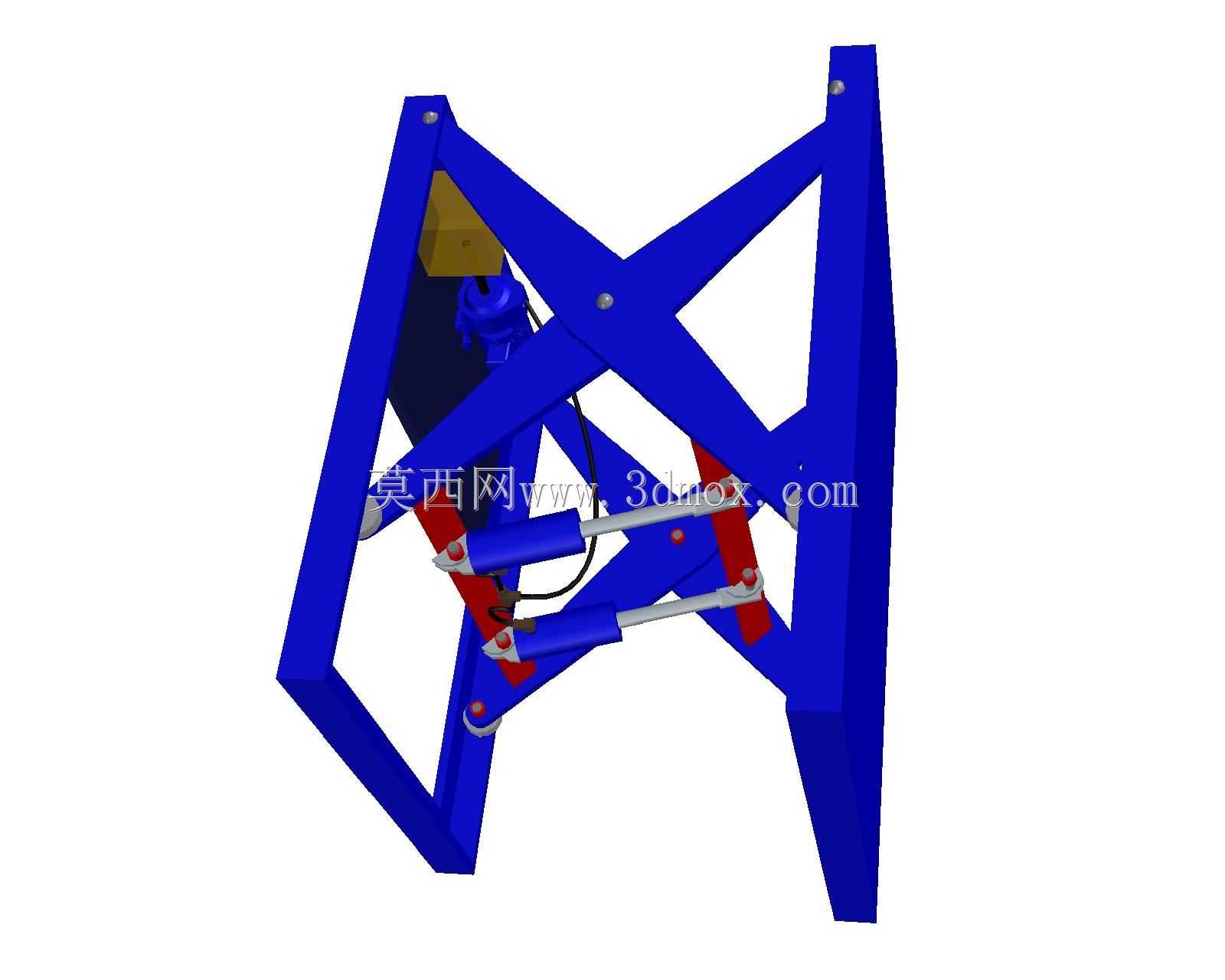

该款剪叉式升降作业平台主要面向厂区设备检修、仓储高位理货、场馆灯具维护、户外广告安装等需要临时高空作业的场景，相比传统梯具，其作业稳定性更高，可承载作业人员及随身工具同步升降，避免频繁攀爬带来的安全隐患，也能减少作业过程中反复上下取放工具的无效耗时。平台额定作业高度对应台面距地面110厘米，属于低位作业类升降设备，适配多数室内常规高位作业的高度需求，无需配置过高的臂架结构，整体收拢后体积紧凑，可通过常规宽度的车间通道与门洞，适合在空间相对局促的室内作业场景转移使用。结构设计上采用对称双剪叉臂布局，剪叉臂之间通过铰接销轴连接，臂体采用镂空桁架式结构，在保证整体结构刚度、满足额定载荷下抗形变要求的同时，尽可能降低设备自身重量，减少移动推移时的人力负担。驱动单元采用液压油缸作为核心举升动力，搭配多组液压管路与辅助支撑气弹簧，升降过程中动力输出平稳，可在任意行程位置实现可靠锁止，避免作业过程中台面出现意外下滑或窜动；剪叉臂的铰接点位经过受力优化，举升过程中臂体受力均匀，不会出现局部应力集中的问题，铰接位置配套耐磨轴套，长期往复运动也能降低磨损量，延长设备整体使用寿命。平台两侧设置有一体式防护边框，边框采用与剪叉臂同规格的型材焊接成型，作业时可对人员及工具形成围挡，防止工具滑落或人员意外磕碰；底部支撑框架采用加厚型材焊接，收拢状态下整体重心偏低，推移过程中不易出现侧翻风险，底部可配套脚轮实现短距离快速转场，也可在固定作业点位加装支撑支脚，进一步提升作业时的整体稳定性。设计过程中充分考虑了安装边界要求，设备收拢状态下的外廓尺寸适配常规货运电梯的内部空间，可在不同楼层之间转运，无需额外拆解；液压管路的排布沿剪叉臂内侧走线，通过管卡固定，避免升降过程中管路与臂体发生摩擦剐蹭，也不会在设备外侧形成突出的结构，防止转移过程中勾挂周边物件。
