压路机配套气动升降辊压框架结构

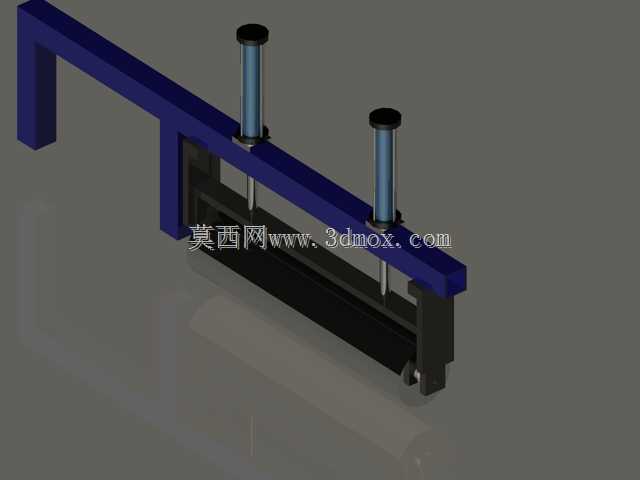

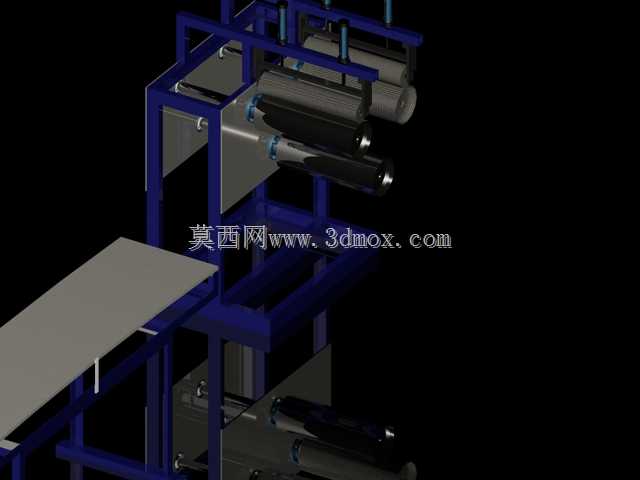

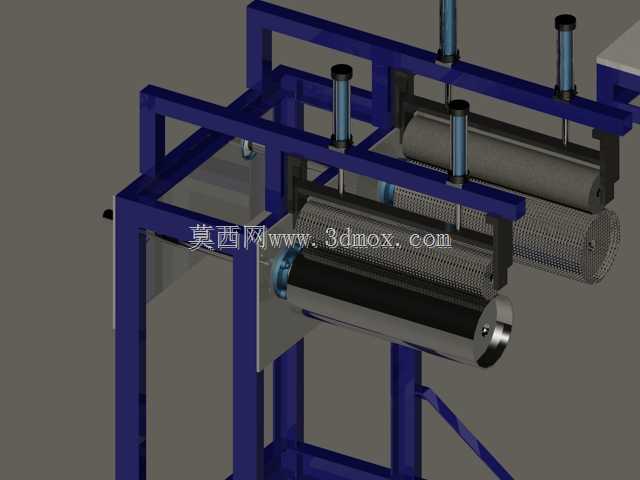

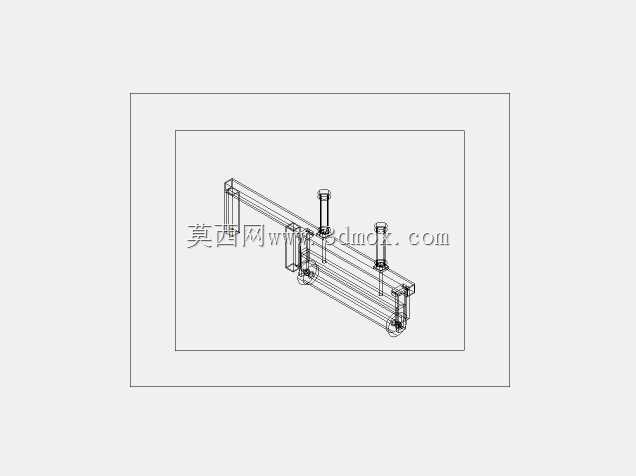

该结构主要应用于路面压路作业场景中，作为压路设备的配套功能组件，承担作业过程中辊压部件的自动升降调控职能，可适配不同压实厚度、不同路面材质的作业需求，在沥青路面铺设、路基压实、路面养护修补等作业环节中，能够根据作业指令自动调整辊压组件的作业高度与压合力度，替代传统人工调整的操作模式，大幅提升压路作业的连续作业效率与压合精度，避免人工调整带来的作业中断与参数偏差问题。整套结构采用框架式承载设计，主体支撑框架采用矩形截面型钢拼接成型，整体为对称式立式布局，横向承载梁与竖向支撑柱采用刚性连接结构，可承受辊压作业过程中产生的持续交变载荷与振动冲击，框架底部预留标准化安装接口，可直接匹配主流压路设备的主机安装位，无需额外改制连接结构，安装边界适配宽度覆盖常规中型压路设备的辊组安装区间，竖向安装高度预留足够的升降行程余量，可满足最大升降行程范围内的无干涉运动需求。功能层面，整套系统采用气动驱动作为动力源，多组气动执行元件沿辊组轴向均匀排布，每个执行元件的输出端直接与上层压合辊的轴承座连接，可实现压合辊的同步平稳升降，避免单侧升降带来的辊面倾斜、压合力度不均问题；上下两层辊组采用平行排布设计，下层辊为固定支撑辊，上层为可升降压合辊，辊面采用防滑耐磨的表面处理工艺，可在压合输送过程中保证物料或路面铺装层的受力均匀，避免出现局部压痕或压实度不足的问题。设计过程中，重点考量了气动驱动的响应速度与框架结构的抗振性能，所有气动元件的安装位均设置了减振缓冲结构，可抵消压路作业过程中高频振动对气动元件密封件的损耗，延长元件使用寿命；框架的受力节点均做了加强筋补强设计，在保证整体结构轻量化的前提下，提升框架的抗扭、抗弯载荷能力，避免长期重载作业下出现框架变形问题。同时整套结构的运动部件均预留了维护操作空间，辊组轴承、气动元件的拆装无需拆解主体框架，可大幅降低后期运维的操作难度与时间成本，适配户外工程作业的复杂运维条件。
