2英寸316L材质手动球阀结构设计

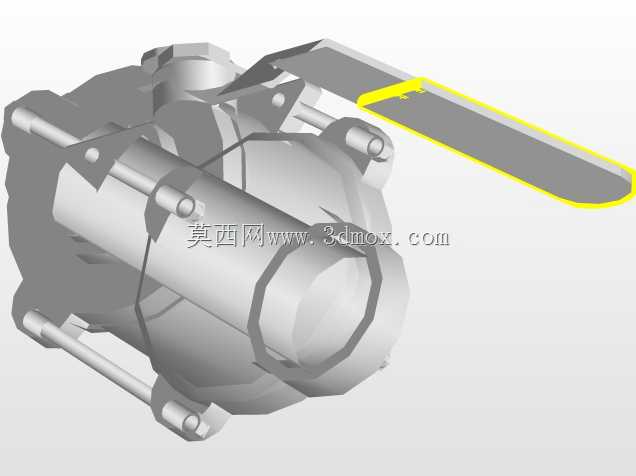

这款手动球阀的三维结构，核心适配公称通径2英寸的工业流体管路，阀体采用316L不锈钢材质打造，从设计之初就瞄准了化工、食品制药、市政给排水这类对介质腐蚀抗性有要求的应用场景，毕竟316L的低碳奥氏体属性，能耐受多数酸碱介质、洁净流体的长期冲刷，不会像普通碳钢阀件那样在长期使用中出现锈蚀脱落污染介质的问题。从结构设计逻辑来看，这款阀采用浮动球密封结构，球体与阀座的配合面做了适配中低压工况的公差匹配，手柄操作的力矩经过结构核算，普通操作人员无需借助额外工具就能完成90度回转的启闭动作，全开状态下流道完全贯通，介质流经时的压损极小，不会出现缩径阀那种节流积留介质的问题，很适合用在需要定期通断管路、不希望管路残留过多介质的工艺段。在安装边界的设计上，阀体两端的连接结构完全匹配2英寸管路的通用安装尺寸，不管是法兰连接还是螺纹连接的适配版本，安装孔位、端面密封槽的位置都严格遵循对应通径的行业通用标准，现场安装时不需要额外做管路改道加工，直接对接现有管线就能完成装配。手柄的握持部分做了防滑包覆设计，操作时的施力角度经过人体工学适配，即便戴着手套操作也能精准控制启闭角度，不会出现打滑误操作的情况。从结构细节来看，阀杆部位采用了双重密封结构，填料压盖的压紧量预留了后期维护的调整空间，现场使用一段时间后如果出现阀杆微漏，不需要整体拆解阀门，只需要适当压紧填料压盖就能解决密封问题，大幅降低了现场运维的工作量。球体的表面做了精抛处理，和密封阀座的贴合面粗糙度控制在很低的水平，长期启闭操作也不会出现密封面磨损导致的内漏问题，适配的工况压力等级覆盖常规工业管路的中低压区间，不管是净水、轻度腐蚀性化工流体，还是食品级的物料输送管路，这款阀的结构都能满足使用需求。在三维建模的过程中，所有配合面的公差都按照实际机加工的精度要求做了预留，活动部件的运动行程完全模拟实际操作的状态，不管是做管路装配的干涉检查，还是做阀件本身的结构受力仿真，这个模型都能提供精准的结构参考，不会出现模型结构和实际加工件脱节的问题。
