电液控制型液压方向控制阀结构设计

项目分类:3D模型 发布时间:2021-08-05 ID:222793
  • 电液控制型液压方向控制阀结构设计
  • 电液控制型液压方向控制阀结构设计
  • 电液控制型液压方向控制阀结构设计
  • 电液控制型液压方向控制阀结构设计
  • 电液控制型液压方向控制阀结构设计
  • 电液控制型液压方向控制阀结构设计
  • 电液控制型液压方向控制阀结构设计
  • 电液控制型液压方向控制阀结构设计
  • 电液控制型液压方向控制阀结构设计
  • 电液控制型液压方向控制阀结构设计
  • 电液控制型液压方向控制阀结构设计
  • 电液控制型液压方向控制阀结构设计

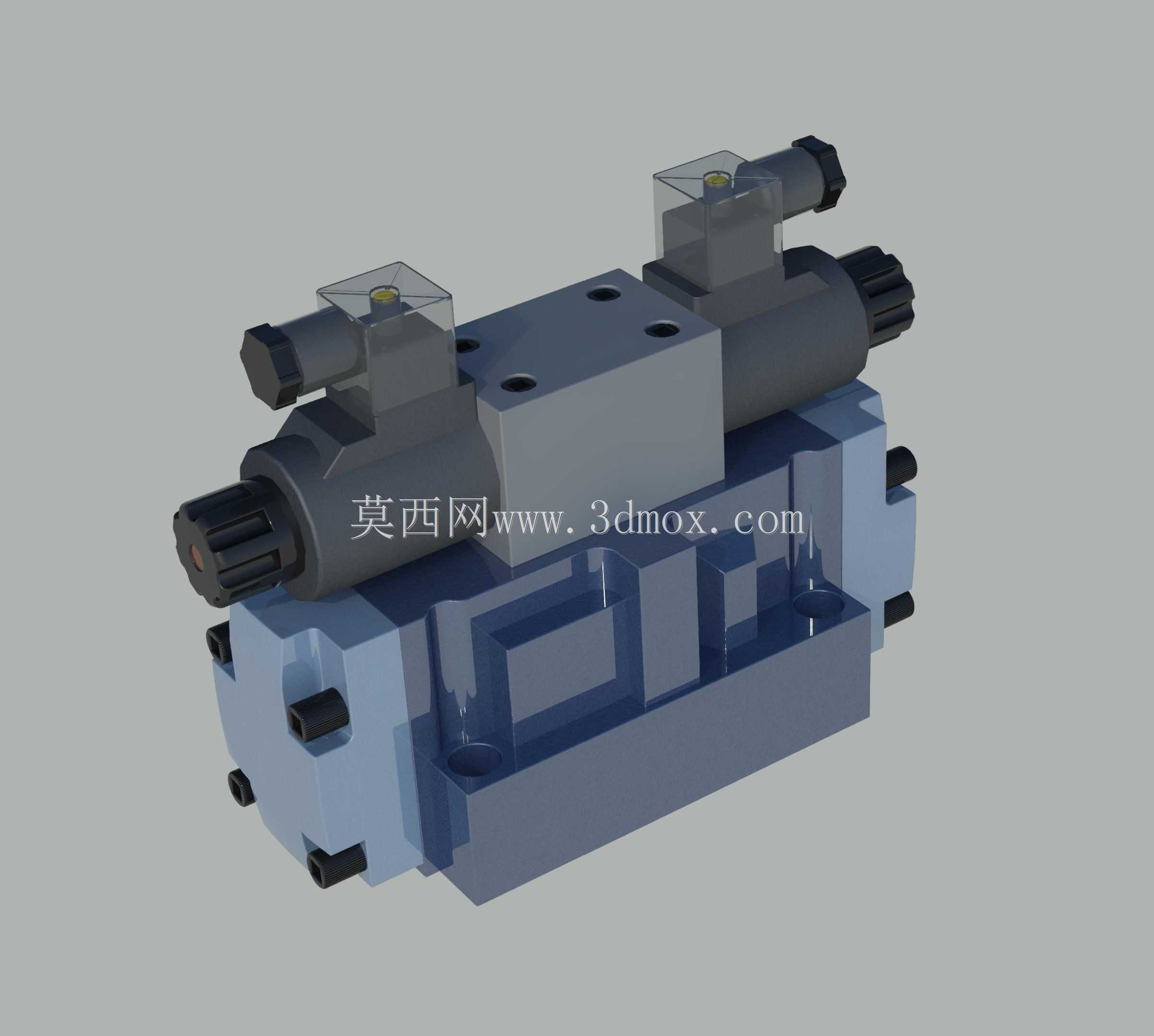

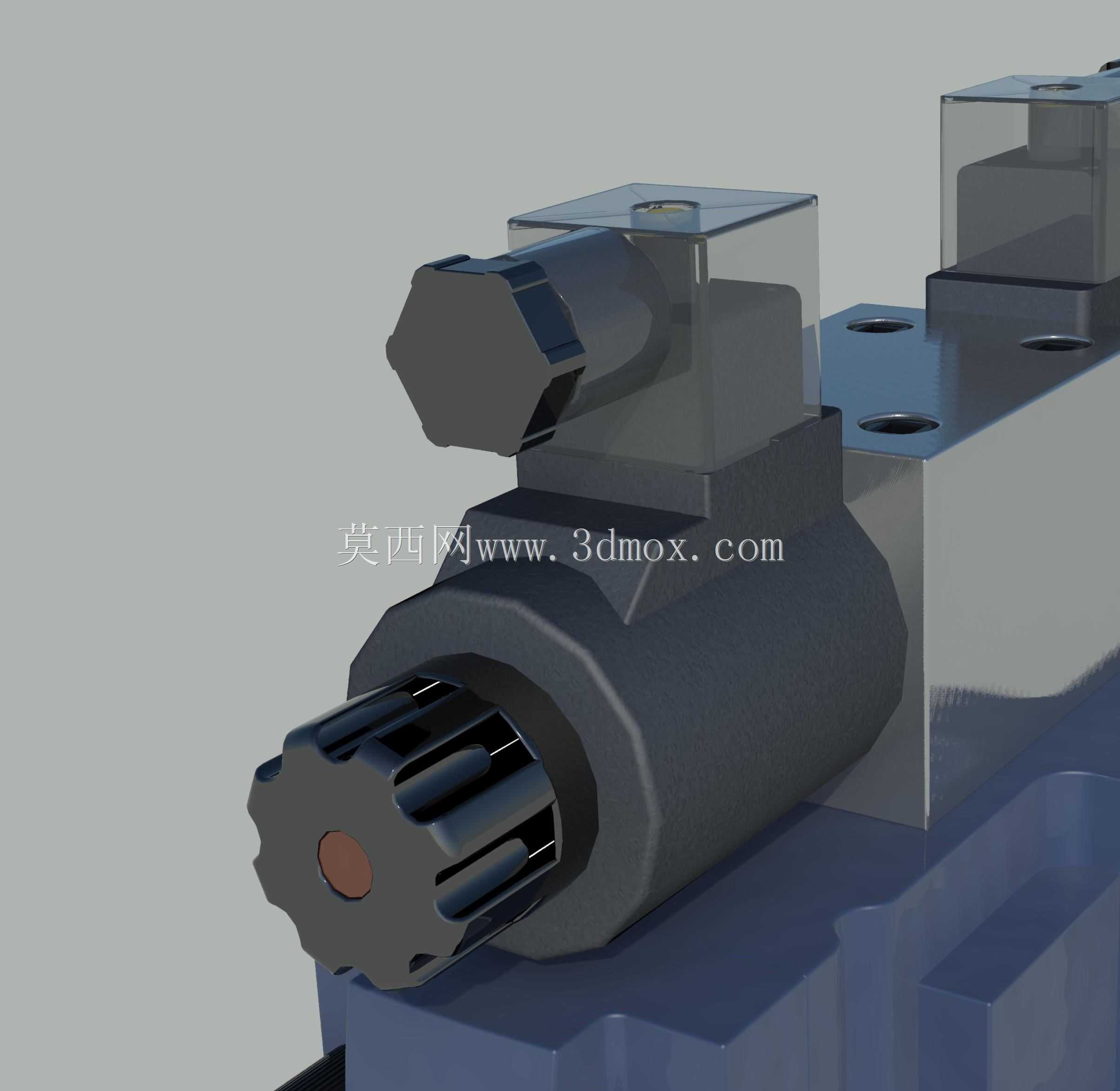

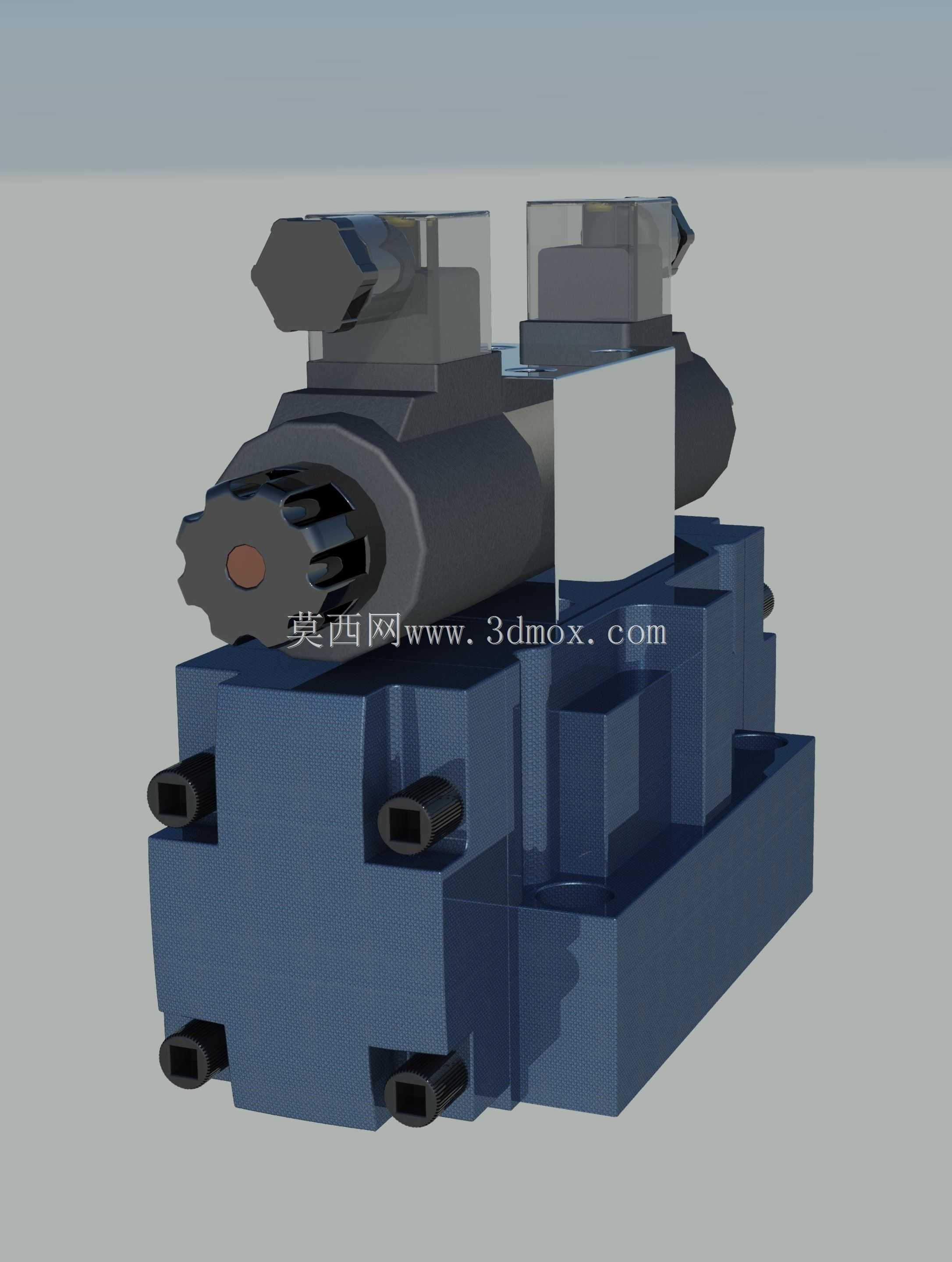

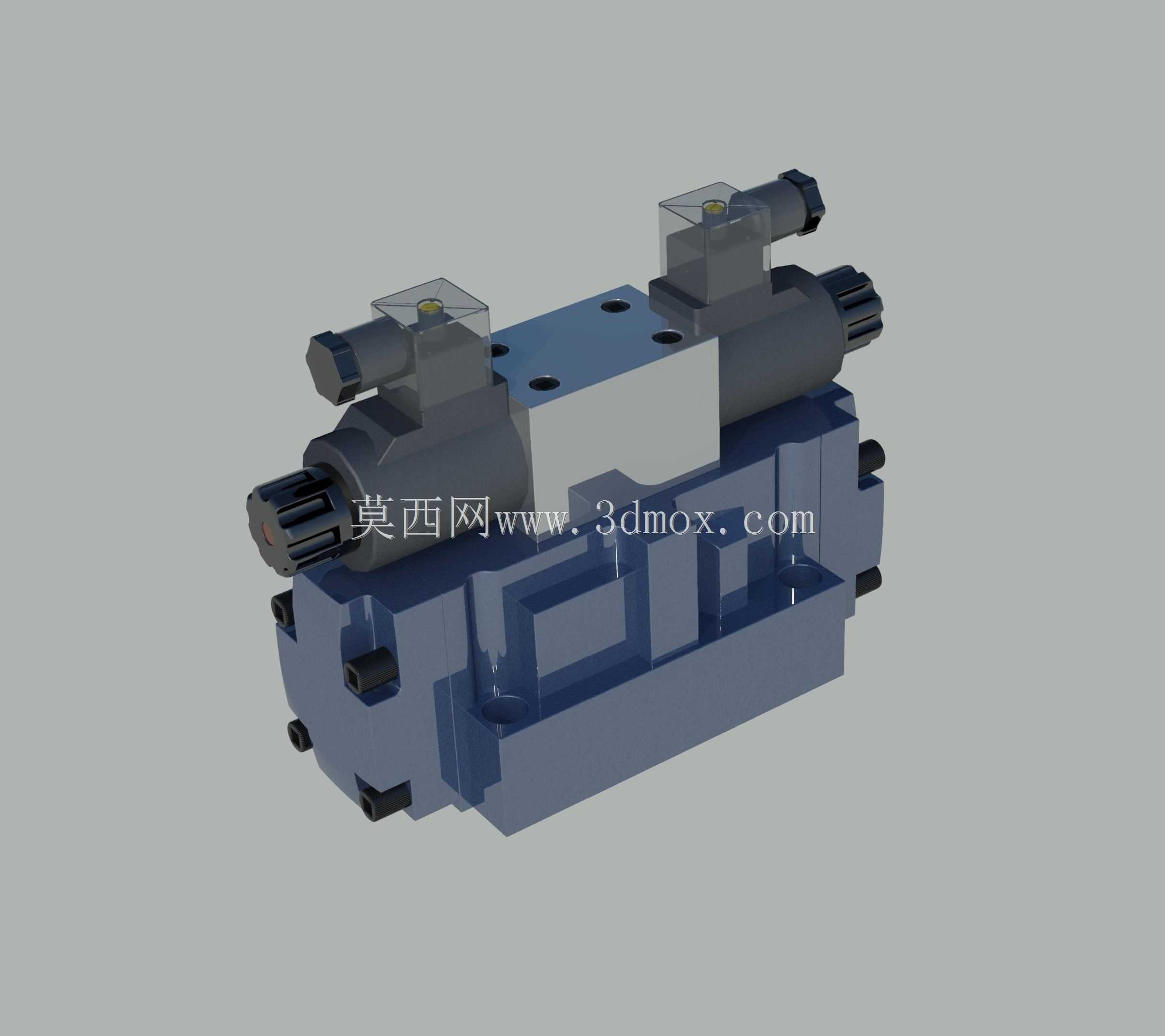

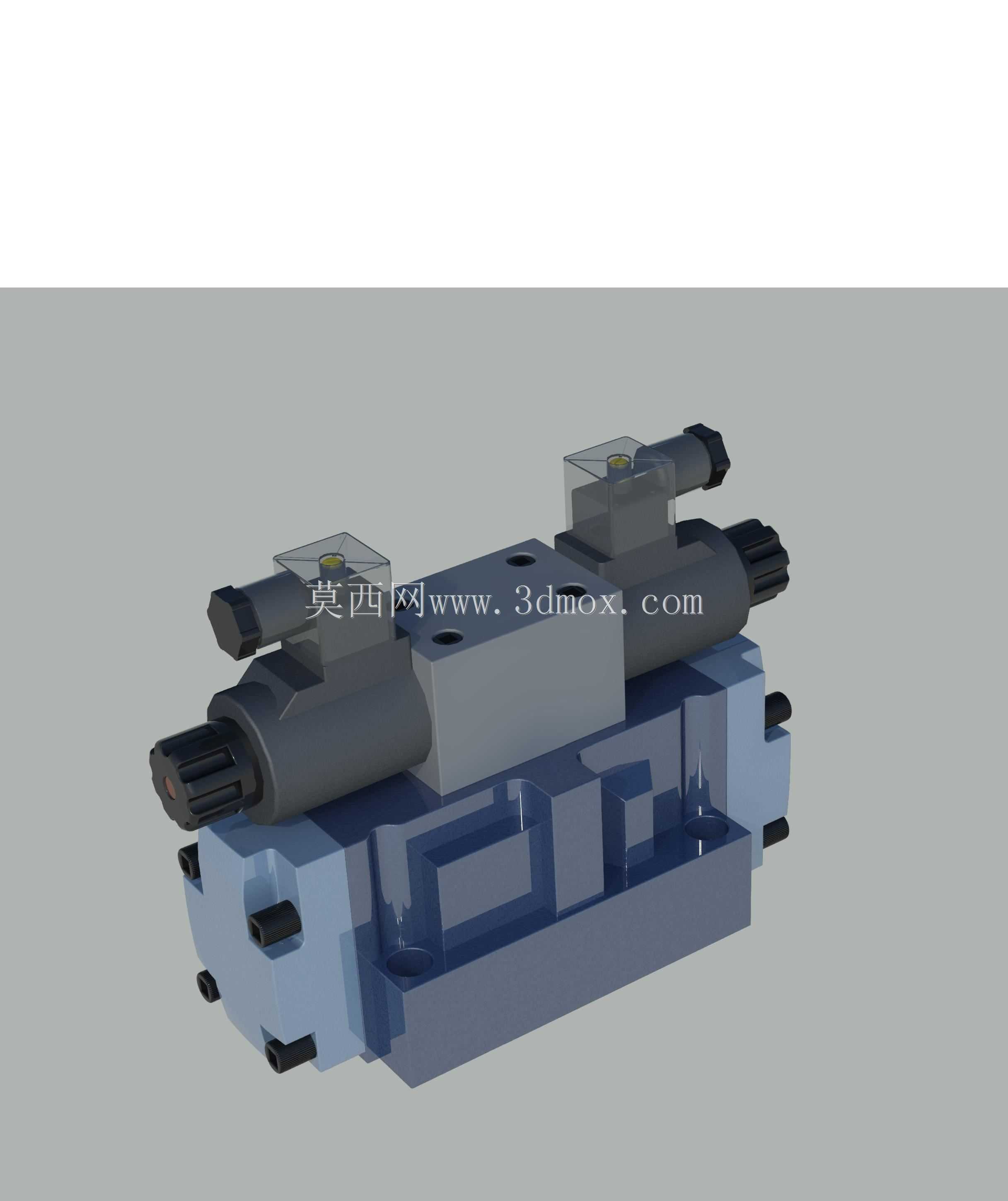

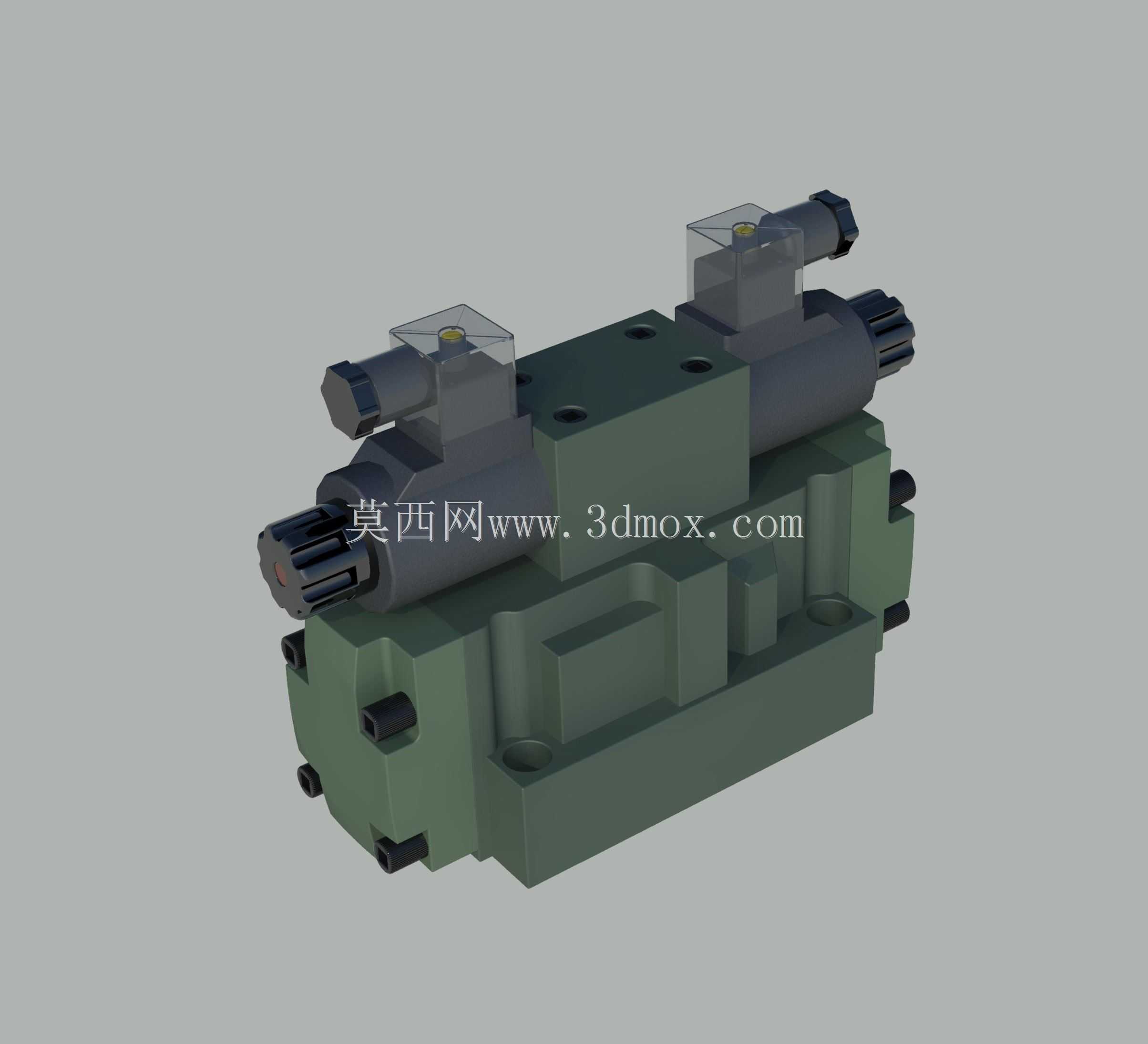

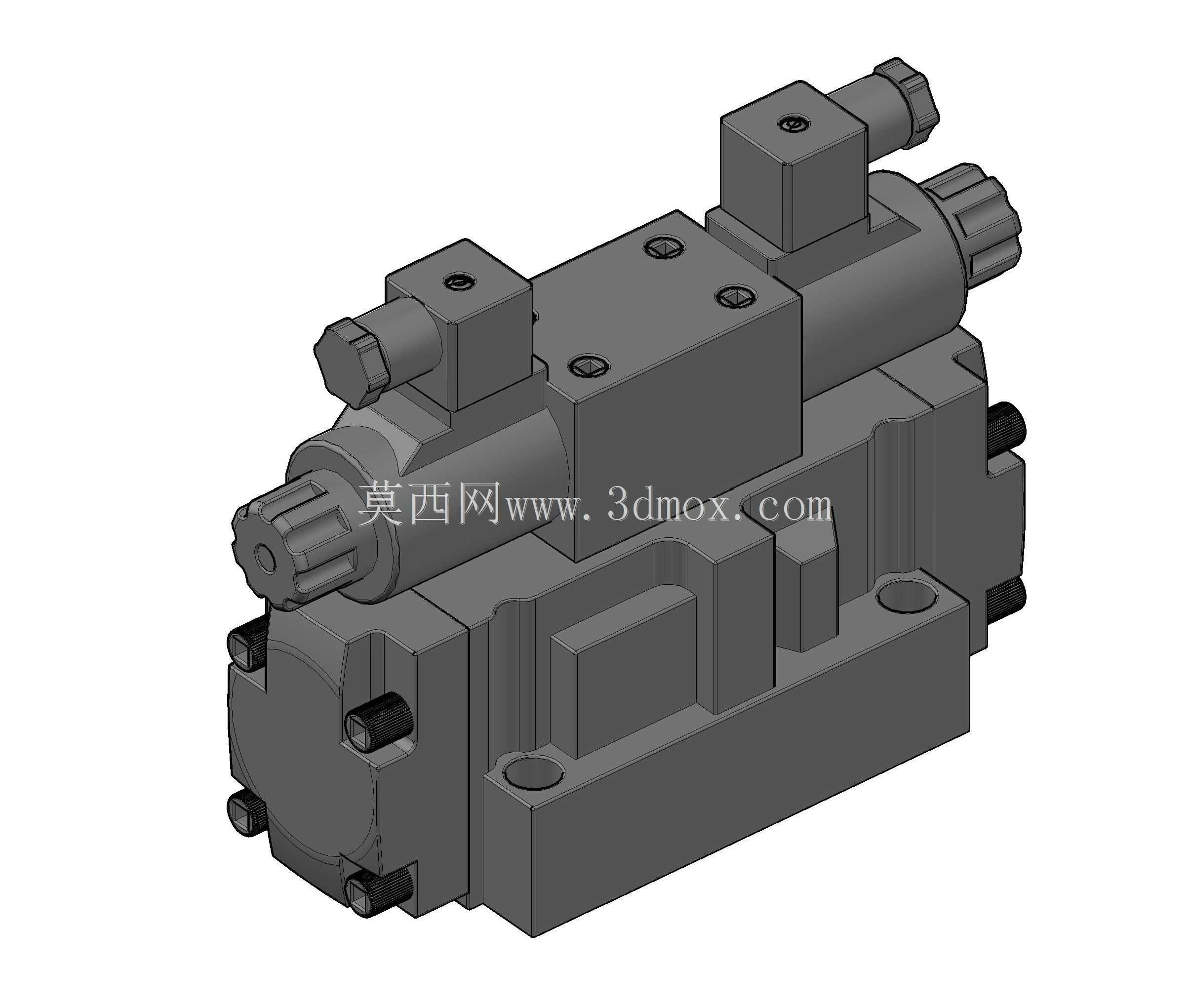

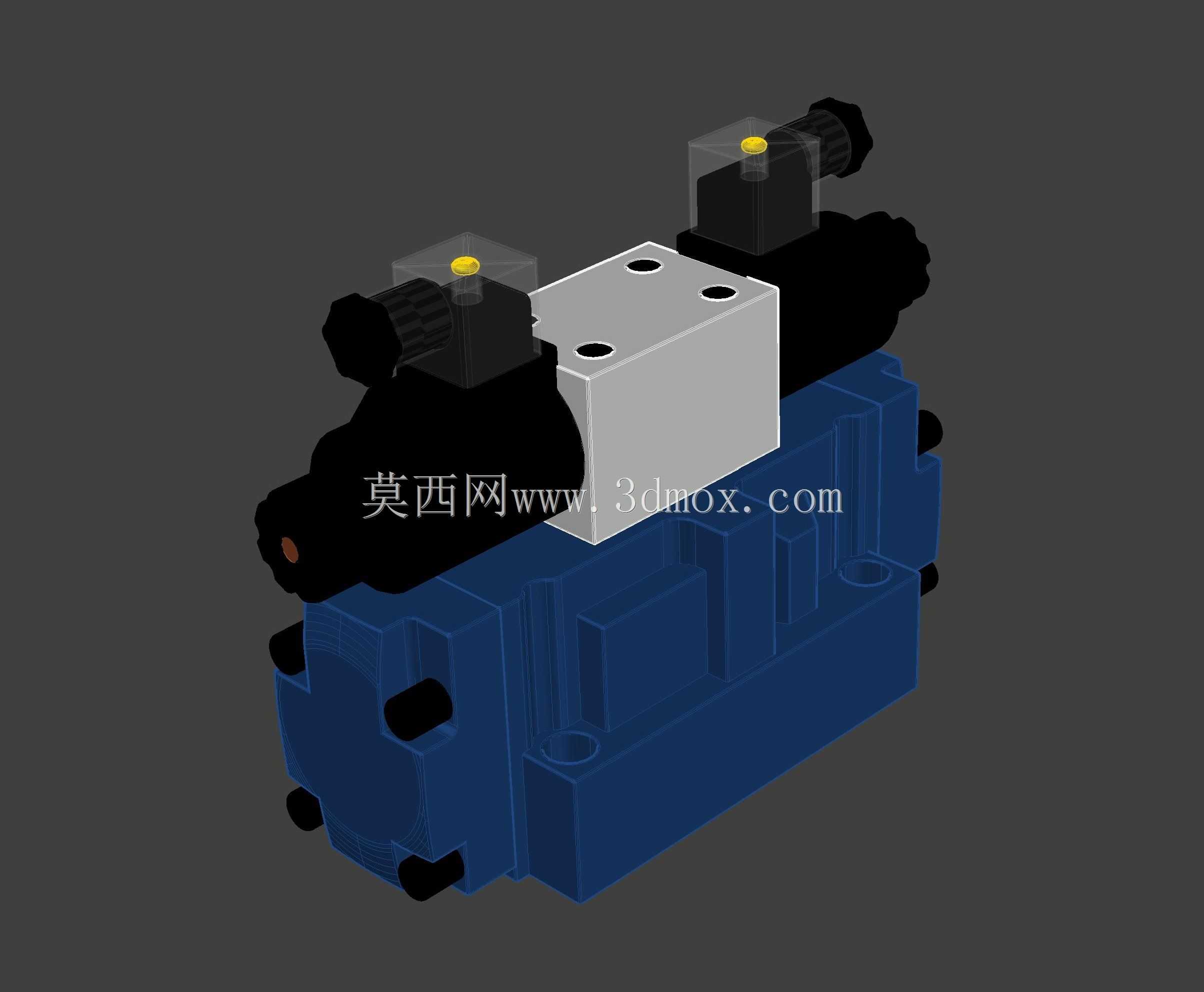

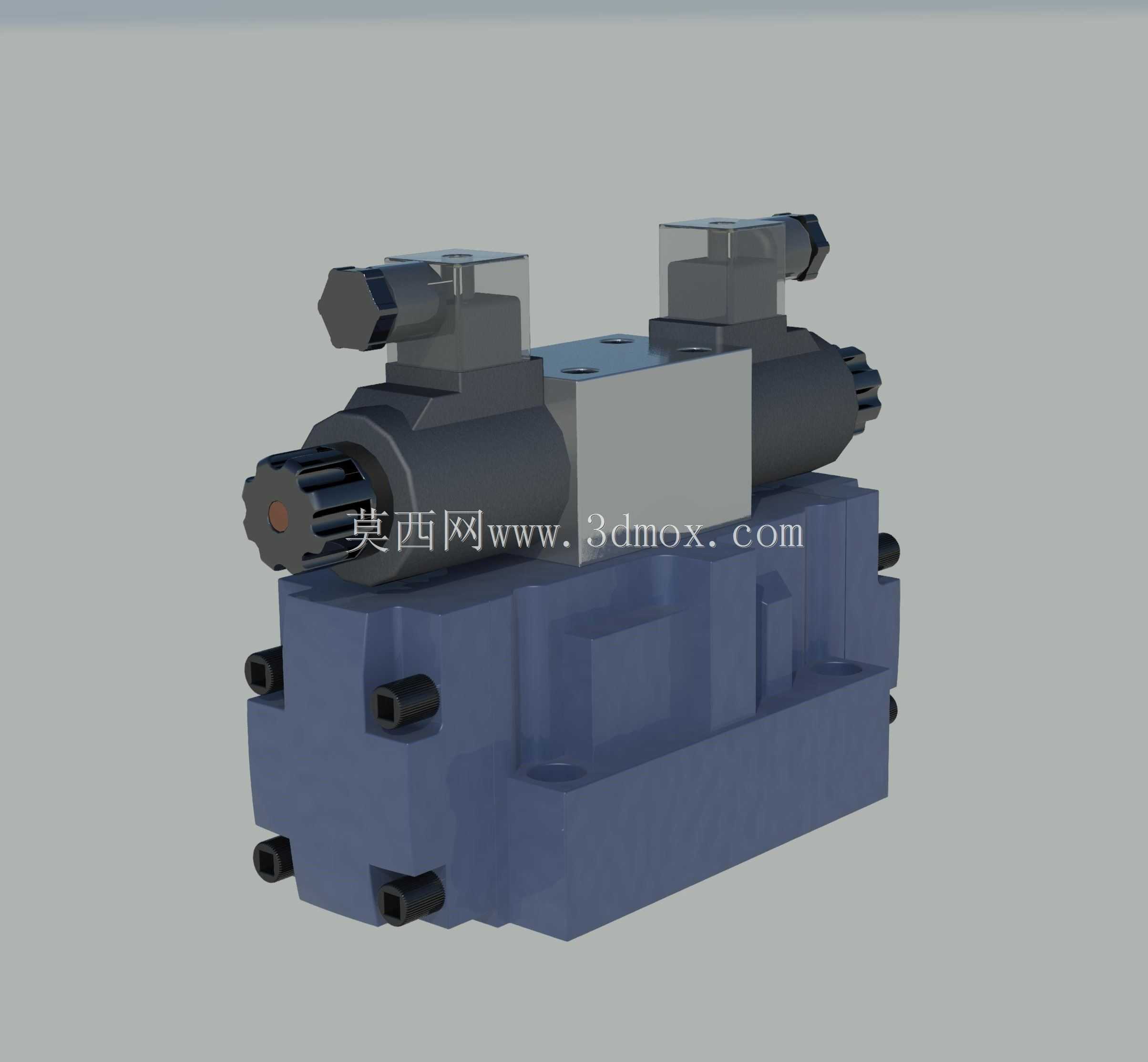

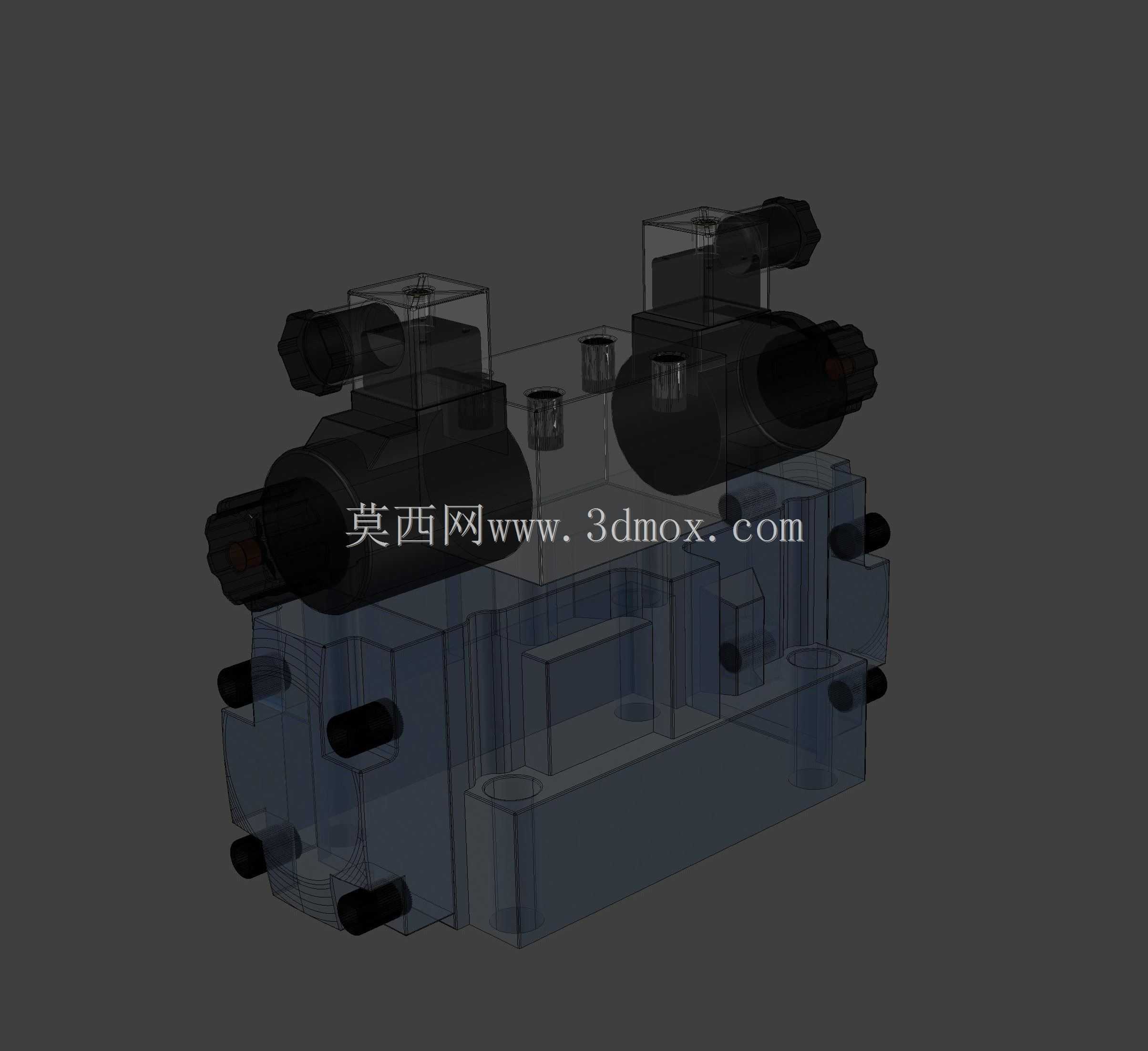

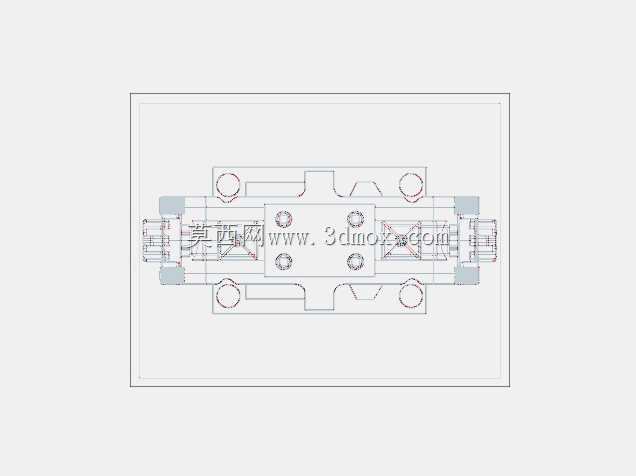

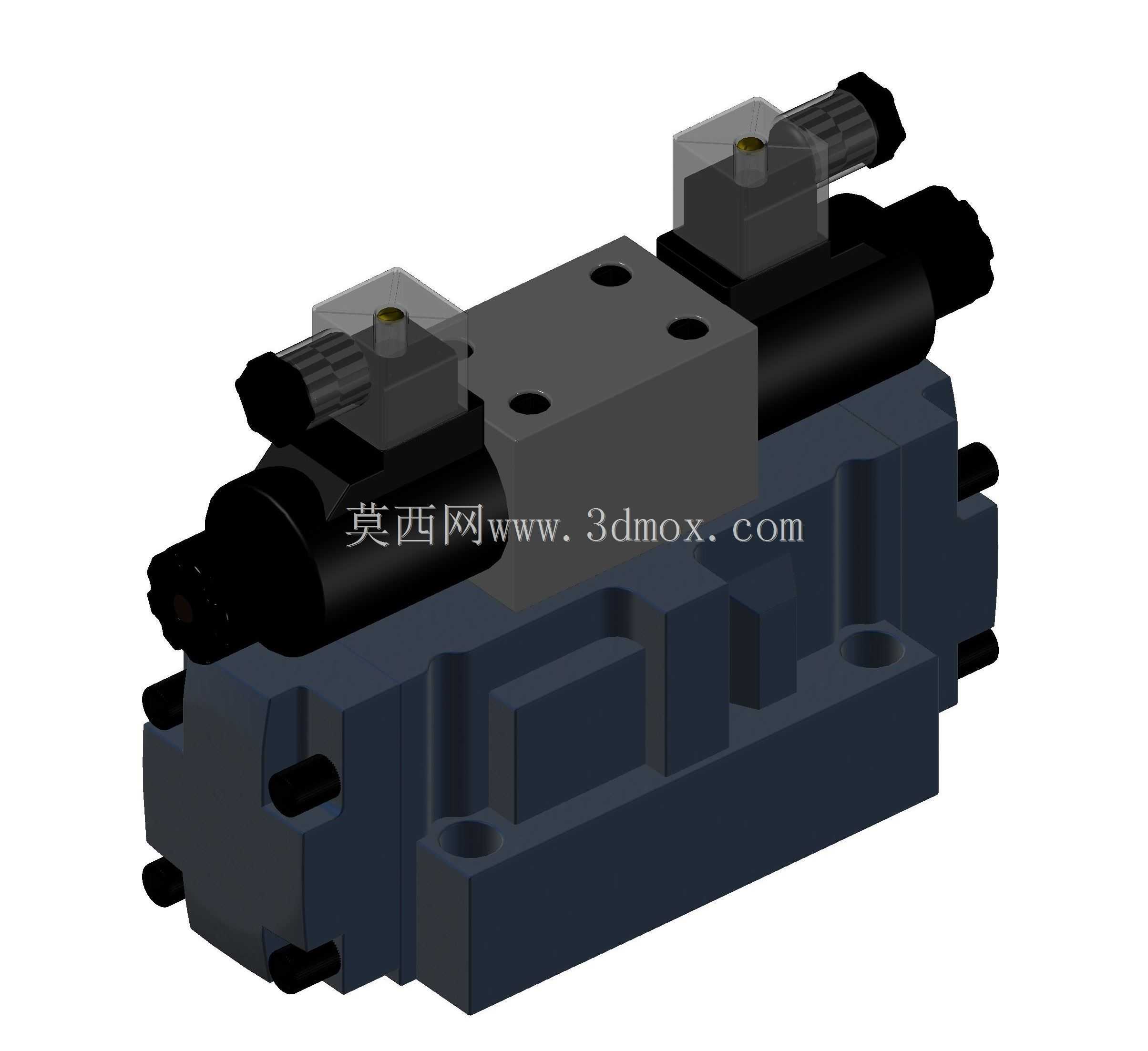

这款方向控制阀主要应用在大中型液压系统的回路换向控制场景,常见于冶金设备液压站、重型工程机械液压系统、大型注塑机锁模回路这类需要大流量通断切换的工况中,承担着切换压力油流向、改变执行元件运动方向的核心作用,相比普通电磁换向阀,它能通过先导级控制主阀芯动作,适配更大通径的流量需求,避免大流量工况下电磁推力不足导致的阀芯卡滞、换向冲击过大问题。从结构设计来看,整体采用先导阀叠加主阀的叠装式布局,上部为双电磁铁控制的先导换向级,下部为大通径主阀体,两端设置了控制油腔与复位弹簧结构,主阀芯采用多台肩滑阀结构,台肩处开设均压槽降低液压卡紧力,阀体流道采用铸造平滑流道设计,减少油液流经时的压力损失与局部紊流。设计过程中优先考虑了安装边界的通用性,主阀体底面采用标准通径对应的安装面尺寸,油口位置符合常规液压阀组的布局规范,可直接安装在对应通径的油路块上,无需额外设计过渡连接板;两端电磁铁采用标准接线插头结构,预留的接线空间足够现场布线操作,不会与周边阀件产生安装干涉。在功能特性上,这款阀可通过更换先导阀的阀芯机能,适配不同的中位卸荷、执行元件锁止需求,主阀芯的行程经过匹配设计,既保证足够的通流面积,又控制阀芯换向的行程长度,降低换向过程中的压力冲击;阀体侧面设置的多个控制油堵,可根据实际使用需求选择内控或外控、内排或外排的控制油方式,适配不同背压工况的系统使用要求。建模过程中对所有配合尺寸做了公差匹配,主阀芯与阀孔的配合间隙按照滑阀类元件的常规配合精度设置,密封沟槽的尺寸符合标准密封件的安装要求,所有安装螺钉的孔位深度、螺纹规格都对应标准液压阀的安装参数,可直接用于液压站阀组的装配干涉检查、管路布局模拟,也能作为液压系统原理演示、阀类元件结构教学的三维参考模型,帮助设计人员快速完成阀组的布局校核,减少实际装配时出现的安装空间不足、油口对接错位等问题。
