乐高NXT角度连接结构件三维建模作品

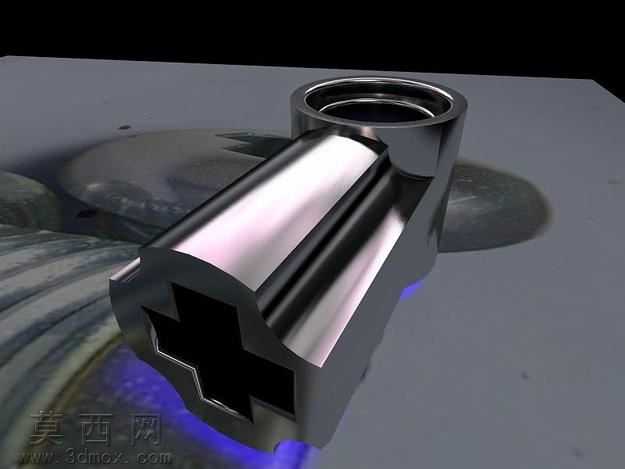

本作品为乐高NXT系列配套的角度连接器零件三维建模成果，建模过程严格参照实物零件的尺寸公差与装配要求开展，首先通过实物测绘获取零件各部位的精准尺寸参数，明确轴孔内径、十字连接槽的轮廓尺寸、外侧圆柱筒的壁厚以及连接过渡段的角度参数，确保建模完成的零件能够与标准乐高NXT组件实现无间隙适配。建模阶段采用参数化建模逻辑，先绘制零件的基准截面草图，对十字连接槽的对称轮廓、圆柱筒的同心圆结构分别添加几何约束与尺寸约束，避免后续特征生成时出现尺寸错位问题；随后通过拉伸特征生成零件的主体基体，针对圆柱筒与十字连接段的衔接位置，采用圆角过渡特征处理应力集中区域，还原实物零件的注塑工艺圆角细节，同时保证衔接部位的结构强度符合积木反复拼接的使用需求。材质设置阶段参考乐高ABS塑料零件的真实质感，调整材质的漫反射颜色为标准浅灰白色，设置适度的高光反射参数与轻微的表面粗糙度，模拟注塑成型零件表面的细微磨砂质感，避免渲染效果出现过于光滑的塑料失真问题。渲染环节采用柔和的工作室布光方案，主光源从侧上方45度角投射，勾勒出零件的外轮廓与结构转折，辅助光源补亮十字槽内部与圆柱筒内壁的暗部区域，清晰展现内部连接结构的细节，同时添加柔和的地面反射效果，提升渲染图的真实感。结构设计上充分还原该角度连接器的功能特性，一端的标准圆孔可适配乐高圆轴类零件，另一端的十字槽可与十字轴实现周向固定连接，中间的过渡段实现特定角度的方向转接，能够满足NXT积木搭建过程中的角度转向连接需求，所有连接部位的尺寸均严格匹配乐高积木的通用公差标准，可直接用于虚拟搭建验证、3D打印零件制作或者积木结构教学演示使用，建模过程中对零件的拔模斜度也做了对应还原，符合注塑零件的生产工艺要求，确保模型既具备外观展示性，也具备实际装配验证的实用价值。
