多模数规格直齿塑料传动齿轮

　　这类塑料齿轮在轻工自动化、小型家电、办公设备、玩具传动结构里应用极广，相比金属齿轮，它自重更轻，运转时啮合噪音低，自润滑属性可以省去定期加注润滑脂的维护步骤，在低负载、中低转速的传动场景里性价比优势非常明显。做这套齿轮建模的时候，最先要敲定的是不同模数对应的齿形参数，从1模到1.6模的规格覆盖，要保证每一款的齿廓都符合渐开线标准，避免啮合时出现卡滞、侧隙过大或者传动回差超标的问题。齿顶高系数、顶隙系数都按通用塑料齿轮的行业常用值选取，考虑到注塑成型的工艺特性，齿根位置做了微小的圆角过渡，既可以减少注塑时的应力集中，避免成型后齿根位置出现缩痕、缺料的缺陷，也能提升齿轮运转时的抗冲击能力，避免突然加载时断齿。

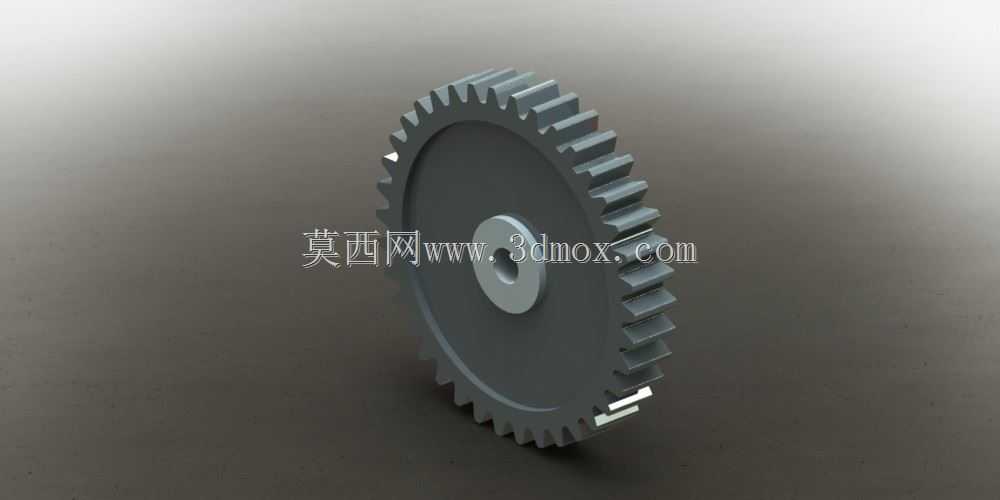

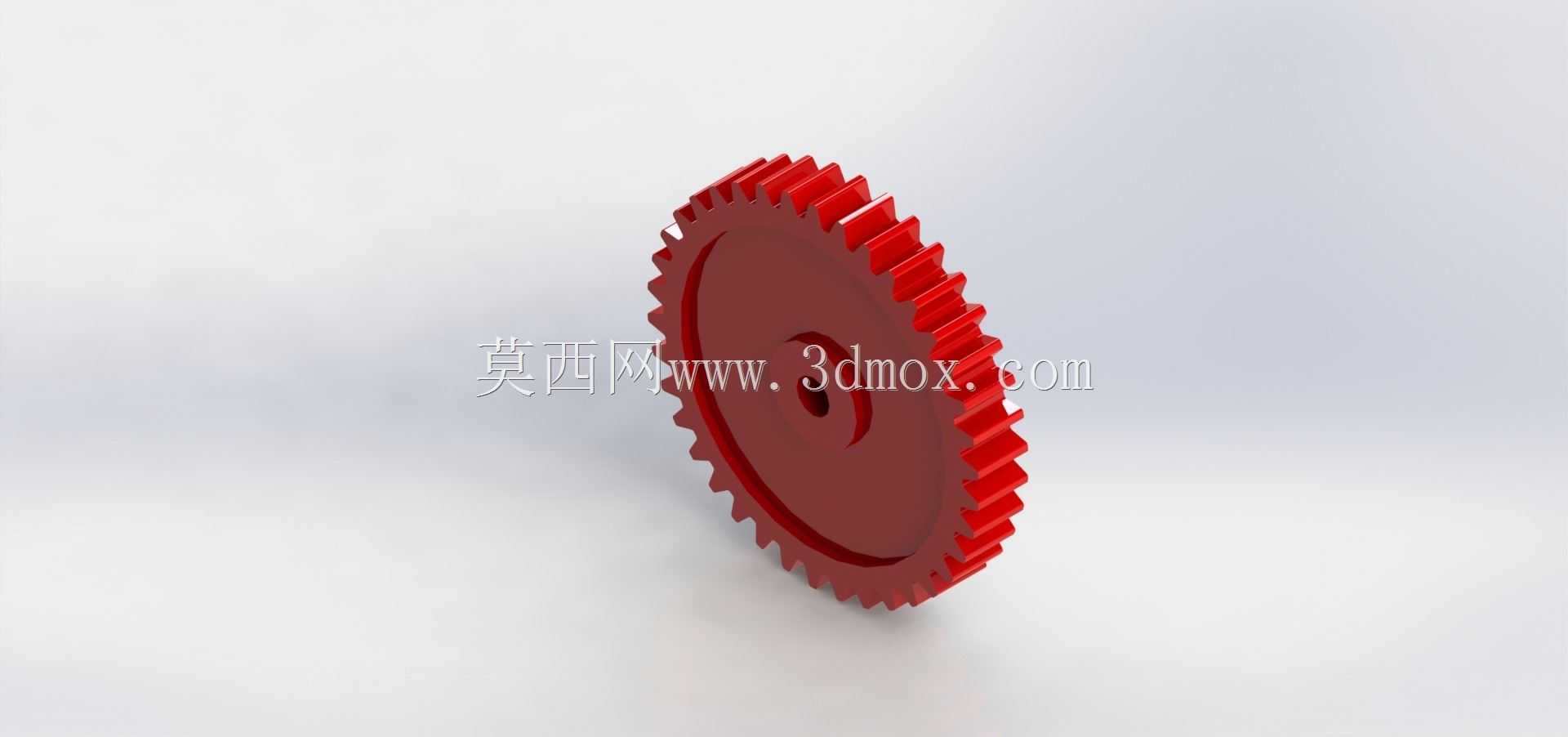

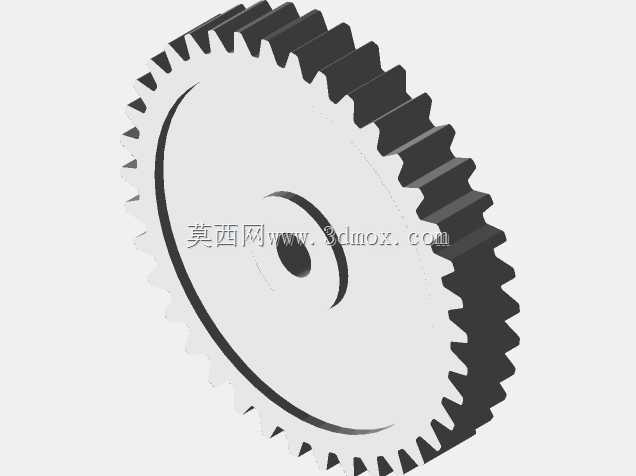

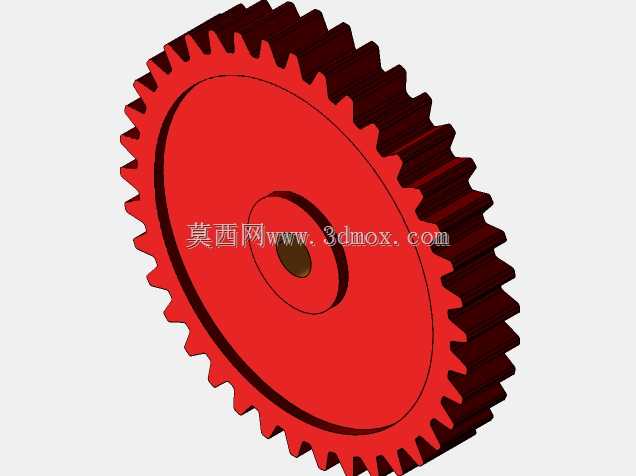

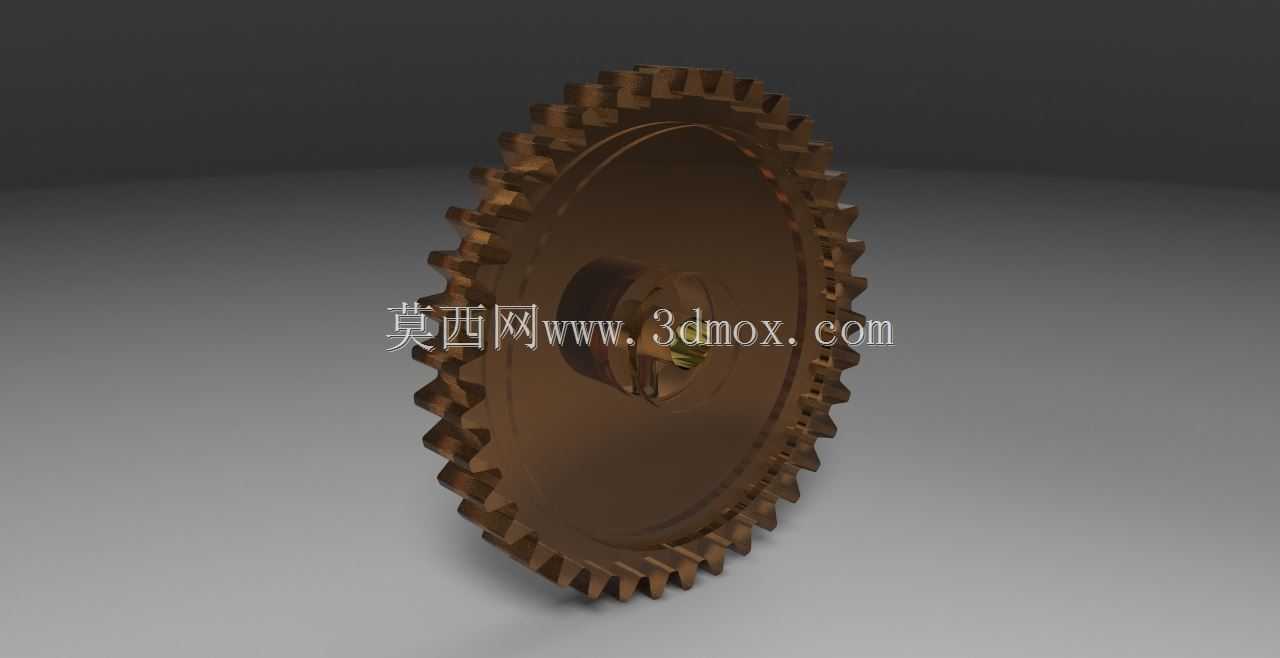

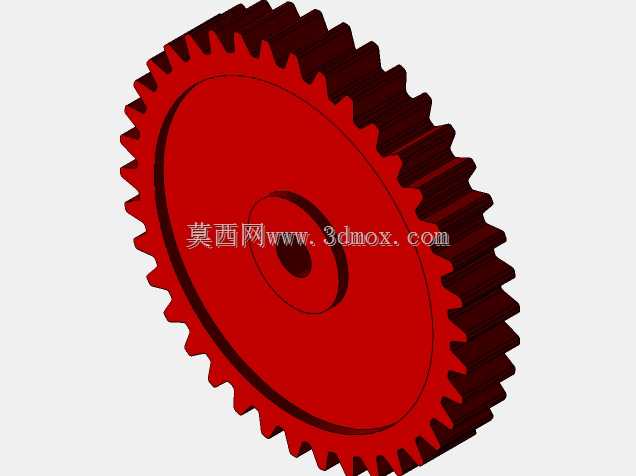

　　从结构上看，这款齿轮采用辐板式结构，中间的安装孔做了定位止口设计，和传动轴装配时可以保证同轴度，不会出现偏心运转的问题，偏心会直接导致传动噪音变大、齿面磨损不均匀，严重时还会出现跳齿的情况。轮缘和轮毂之间的辐板厚度经过反复校核，既不会因为厚度过大造成材料浪费、成型周期变长，也不会因为厚度不足导致传动时辐板变形，影响传动精度。齿宽的选取和对应模数做了匹配，模数越小的规格齿宽相对窄一些，模数越大的规格齿宽适当加宽，保证每一款的齿面接触强度都能满足对应负载场景的使用要求。

　　实际选型使用的时候，要注意安装边界的匹配，不同齿数的齿轮外圆直径随模数、齿数变化，安装中心距要按照配对齿轮的参数精确计算，保证啮合侧隙在合理范围内，侧隙太小会导致运转卡滞、齿面磨损加剧，侧隙太大会导致传动回差大，正反转切换时冲击明显。这类塑料齿轮适合在常温环境下使用，工作环境温度尽量不要超过工程塑料的长期使用温度上限，避免材料软化导致齿形变形、强度下降。装配时不要过度敲击轮毂位置，防止轮毂开裂，和轴的配合建议采用过渡配合加周向定位销或者扁位固定，不要用过盈量过大的配合，避免塑料轮毂被胀裂。

　　建模过程中每一个模数对应的齿数规格都做了参数化关联，调整模数、齿数、齿宽、安装孔直径这些参数的时候，整个模型可以自动更新，不需要重新绘制齿形，能大幅提升同系列不同规格齿轮的建模效率。齿面的拔模角度也按照注塑工艺要求做了设置，保证注塑开模的时候可以顺利脱模，不会拉伤齿面，齿面的粗糙度要求不需要太高，只要成型后没有明显的飞边、毛刺，就可以满足正常的传动需求，飞边要在成型后做清理处理，否则啮合时飞边脱落会卡在齿槽里，造成传动卡顿。

　　在小型输送线的轻载传动工位、智能家居的电动调节机构、办公设备的走纸传动结构里，这类多模数的塑料齿轮可以灵活配对使用，根据传动比需求选择对应齿数的齿轮组合，不需要额外开模定制，能大幅缩短小型设备的开发周期。设计选型时要核算传动负载，不要在超过额定负载的场景下使用塑料齿轮，过载会导致齿面快速磨损甚至断齿，如果是有冲击负载的场景，可以适当选大一个模数的规格，提升齿轮的抗冲击能力。日常使用中要避免齿轮接触有机溶剂，防止塑料被腐蚀开裂，定期清理齿槽里积攒的灰尘碎屑，保证啮合顺畅，就可以达到很长的使用寿命。
