四刀片式割草机滚筒结构设计

该滚筒部件主要服务于步行式或坐骑式草坪修剪设备，在园林养护、市政绿地维护、运动场草坪修整以及家庭庭院割草作业中承担核心切割与抛送功能。工作时滚筒绕两端轴颈高速旋转，刀片沿螺旋方向布置，在剪切草茎的同时形成连续气流，将切断的草屑向后抛送至集草袋或后排通道，避免草屑堆积在切割腔体内造成堵塞。

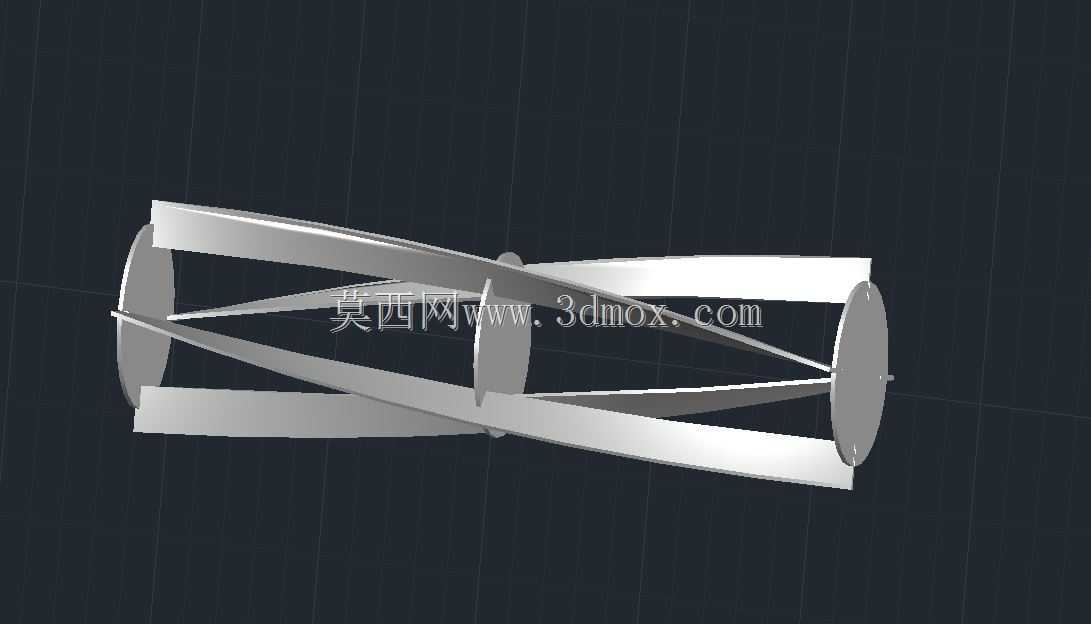

从结构上看，模型采用四刀片螺旋排布方案，相比三刀片结构，其单位转数内的切割次数更高，修剪后的草坪切口更细密，在行进速度较快时仍能保持较好的剪草质量；同时四片刀片沿圆周近似均布，旋转时的动平衡余量更容易控制，整机振动和轴承座所受的交变载荷相对更小。刀片与两端辐板、中间支撑盘焊接为一体，中间支撑盘的作用在于提高滚筒整体刚性，限制长刀片在高速旋转下的外张变形，保证刃口与底刀之间的间隙稳定。

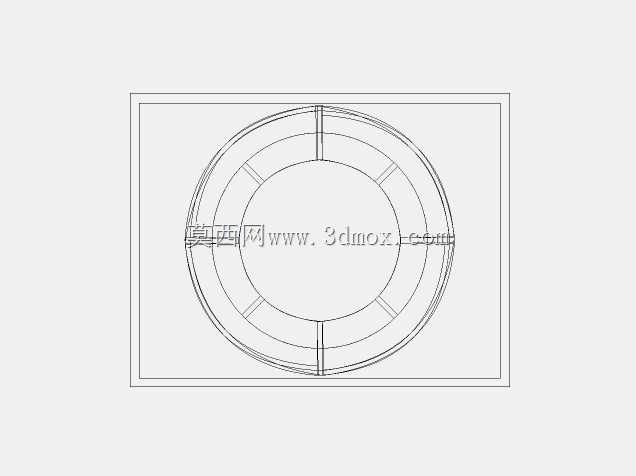

设计思路上优先考虑的是切割连续性与滚筒刚性的平衡。螺旋升角不宜过小，否则刀片近似沿轴向直线布置，剪切冲击大、能耗高；升角过大则会导致刀片轴向长度利用率下降，抛草方向过于偏斜。模型中刀片采用平滑过渡的螺旋曲面，使草茎在被剪切时经历渐进式切入过程，降低瞬时切削阻力峰值，也有利于减少刀片崩刃。两端圆盘预留轴孔及安装止口，用于与传动轴、轴承组件配合，外圆面在装配后可作为滚筒的找正基准，保证整体同轴度。

在外形尺寸与安装边界方面，滚筒总长需匹配割草台腔体宽度，两端轴颈伸出长度要避开侧板、带轮和张紧机构的运动空间；最大回转直径决定割草台罩壳的最小内腔高度，设计时需在罩壳内壁与刀片刃口之间预留安全间隙，防止草屑缠绕或硬物卡滞。安装时需保证滚筒轴线与底刀刃口平行，沿轴向各处间隙均匀，否则会出现剪草不齐、留草高度不一致的问题。该结构可作为割草机切割系统方案设计、运动干涉检查及动平衡校核的参考。
